Агрегат АО 2-5 в4
Агрегат АО 2-5 в4
Характеристики: 5000 м3/ч;
74 кВт
77 482 руб. с НДС

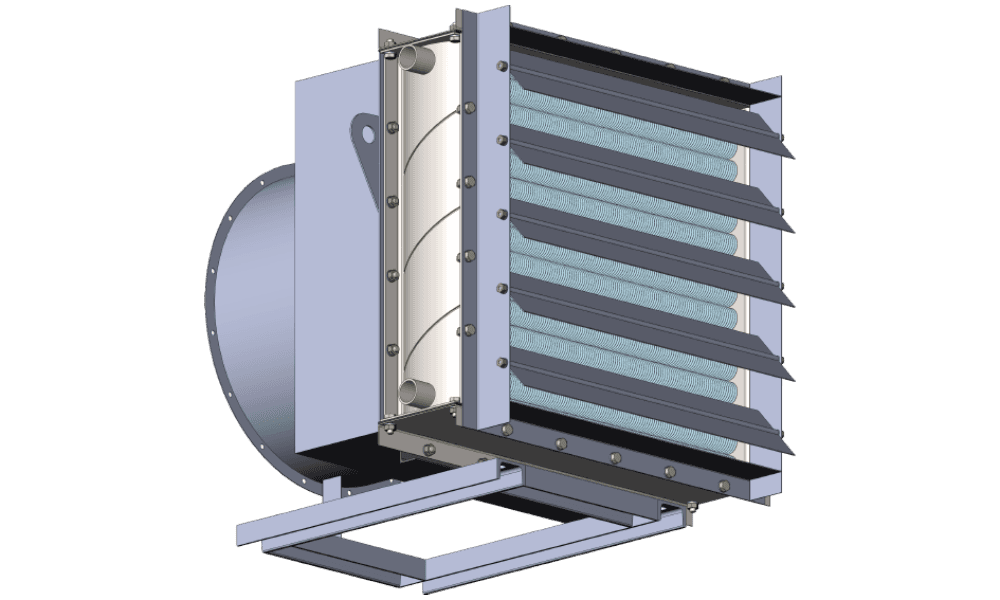

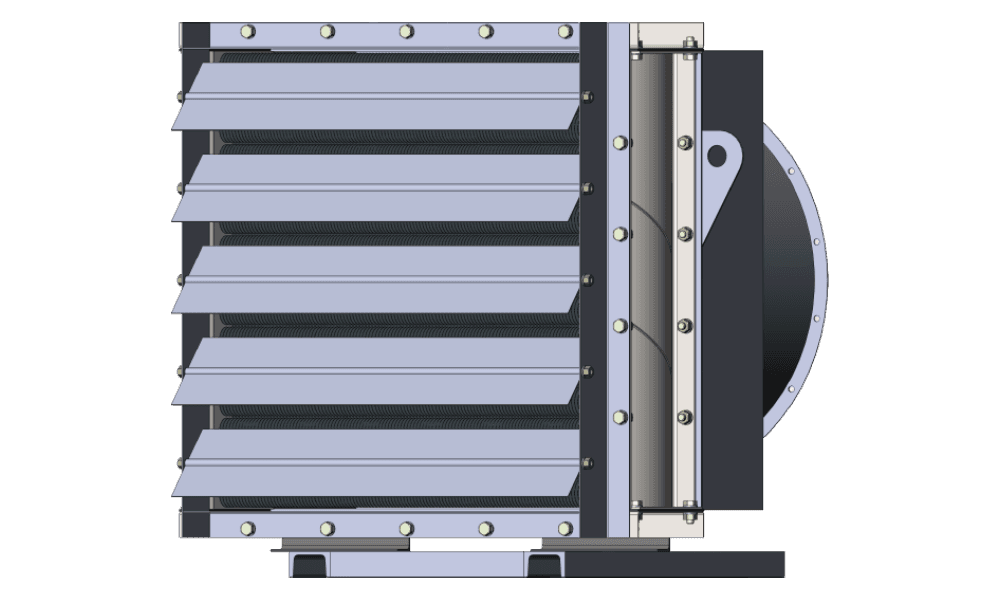

Воздушно-отопительный агрегат АО 2-5 в4. ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера КСк4:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Все четырехрядные типоразмеры
Технические характеристики агрегата АО 2-5 в4
| Производительность по воздуху, м3/час | 5000 |
|---|---|
| Тепловая мощность агрегата, кВт | 72 |
| Установленный водяной калорифер | КСк4 АО2-5 |
| Установленный вентилятор | ВО 6-300-5 |
| Двигатель, кВт/об. мин. | 0.37/1500 |
| Диаметр патрубков, Ду мм | 32 |
| Масса отопительного агрегата, кг | 108 |
| Объем комплектуемого калорифера, л | 7.7 |
|---|---|
| Площадь поверхности теплообмена, м2 | 26.7 |
| Количество теплообменных трубок | 58 |
| Расход теплоносителя min, м3/час | 0.8 |
| Расход теплоносителя max, м3/час | 4.5 |
| Гидравлическое сопротивление min, кПа | 0.7 |
| Гидравлическое сопротивление max, кПа | 17.2 |
Таблица расчета и подбора водяного агрегата АО 2-5 в4
Ниже представлены расчетные данные водяного агрегата АО2-5 (на базе четырехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| Производительность по воздуху, м³/ч | 5200 | |||||||||||
| График теплоносителя, °С | 150/70 | 130/70 | 115/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 43 | 48 | 51 | 55 | 41 | 46 | 48 | 53 | 40 | 44 | 47 | 51 |
| Расход теплоносителя, м³/ч | 1,2 | 1,1 | 1,0 | 0,8 | 1,5 | 1,3 | 1,2 | 1,0 | 1,9 | 1,7 | 1,5 | 1,3 |
| Гидравлическое сопротивление, кПа | 1,4 | 1,1 | 0,9 | 0,7 | 2,0 | 1,6 | 1,4 | 0,9 | 3,4 | 2,5 | 2,2 | 1,5 |
| Производительность по теплу, кВт | 106 | 93 | 86 | 74 | 102 | 88 | 82 | 69 | 98 | 85 | 78 | 66 |
| Производительность по воздуху, м³/ч | 5200 | |||||||||||
| График теплоносителя, °С | 105/70 | 95/70 | 90/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 39 | 43 | 46 | 50 | 38 | 42 | 45 | 49 | 37 | 42 | 44 | 48 |
| Расход теплоносителя, м³/ч | 2,4 | 2,1 | 1,9 | 1,6 | 3,3 | 2,8 | 2,6 | 2,2 | 4,1 | 3,5 | 3,2 | 2,7 |
| Гидравлическое сопротивление, кПа | 5,3 | 3,9 | 3,3 | 2,4 | 9,9 | 7,2 | 6,0 | 4,1 | 15,3 | 11,0 | 9,3 | 6,4 |
| Производительность по теплу, кВт | 96 | 83 | 76 | 64 | 95 | 81 | 75 | 62 | 94 | 80 | 74 | 61 |
| Производительность по воздуху, м³/ч | 5200 | |||||||||||
| График теплоносителя, °С | 85/65 | 80/60 | 70/55 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 35 | 39 | 41 | 46 | 32 | 36 | 38 | 43 | 29 | 33 | 35 | 39 |
| Расход теплоносителя, м³/ч | 3,9 | 3,3 | 3,0 | 2,5 | 3,6 | 3,0 | 2,8 | 2,2 | 4,5 | 3,7 | 3,3 | 2,6 |
| Гидравлическое сопротивление, кПа | 13,2 | 9,5 | 7,9 | 5,3 | 11,5 | 8,1 | 6,7 | 4,2 | 17,2 | 11,8 | 9,5 | 5,8 |
| Производительность по теплу, кВт | 89 | 75 | 69 | 56 | 83 | 70 | 63 | 51 | 77 | 64 | 57 | 45 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.

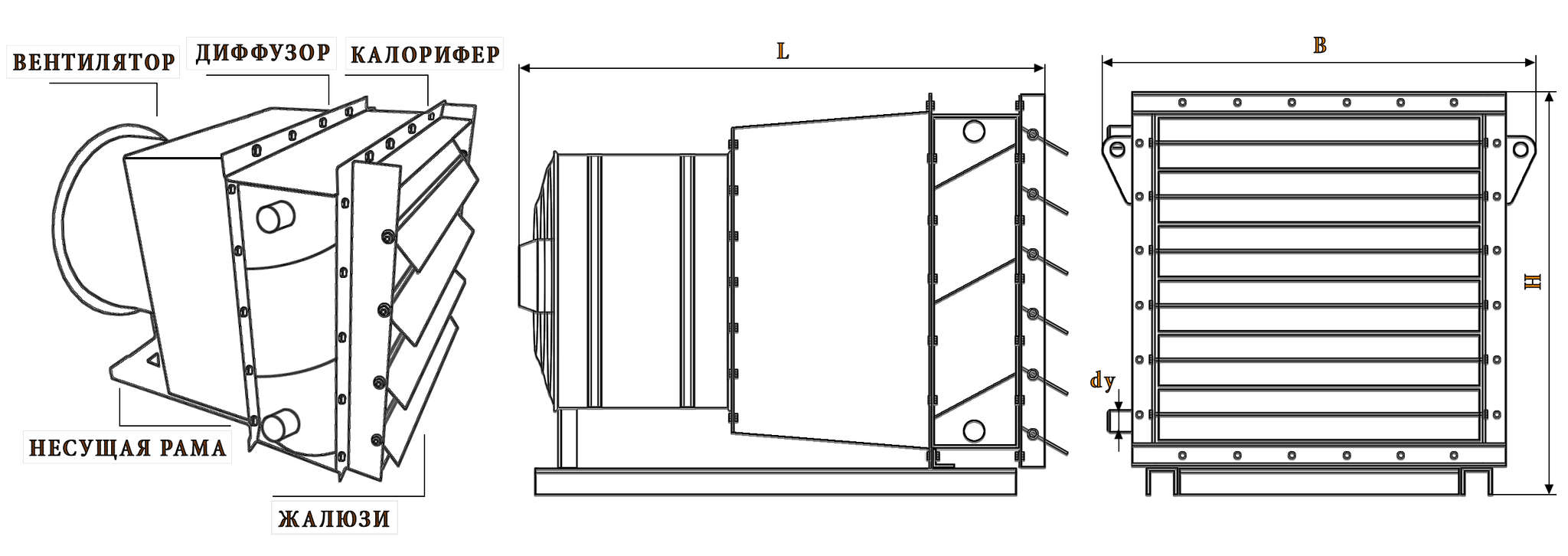

Габаритные размеры водяного агрегата АО 2-5 в4
| Габаритные размеры, мм | ||
|---|---|---|
| L | B | H |
| 825 | 835 | 750 |
