Агрегат АО 2-25 в4
Агрегат АО 2-25 в4
Характеристики: 25000 м3/ч;
336 кВт
165 648 руб. с НДС

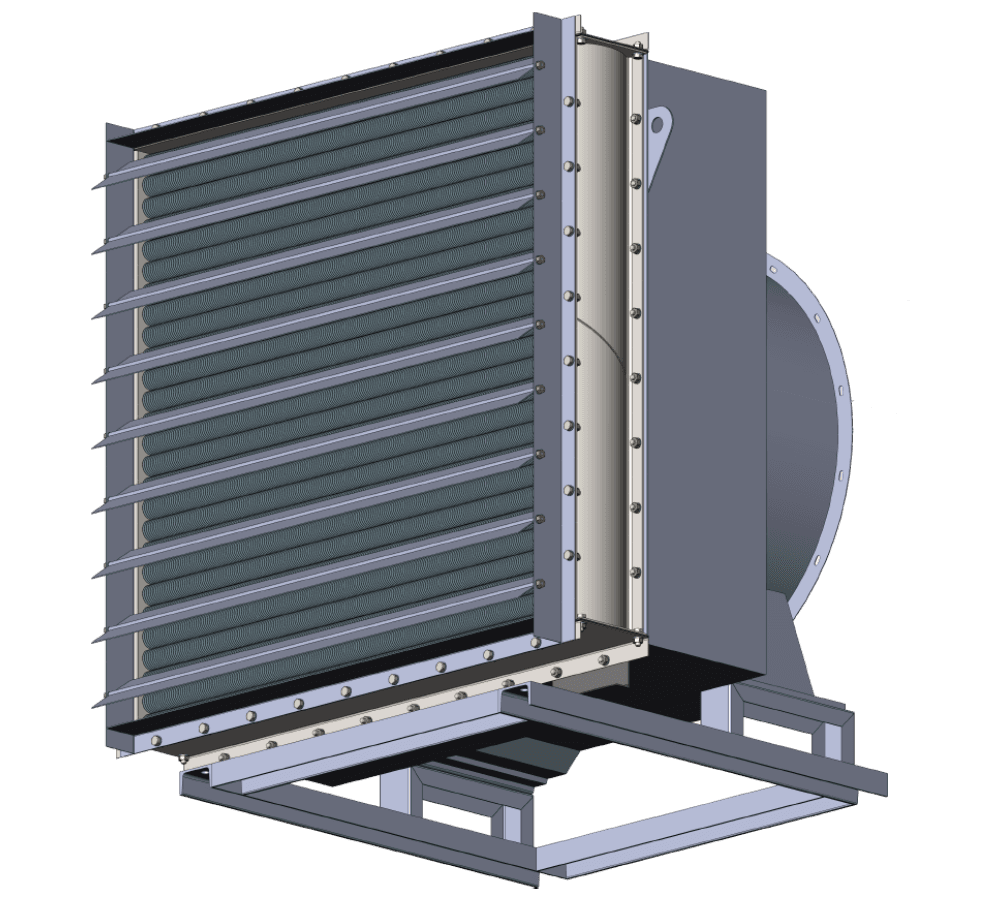

Воздушно-отопительный агрегат АО 2-25 в4. ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера КСк4:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Агрегаты данного типоразмера
Все четырехрядные типоразмеры
Технические характеристики агрегата АО 2-25 в4
| Производительность по воздуху, м3/час | 25000 |
|---|---|
| Тепловая мощность агрегата, кВт | 330 |
| Установленный водяной калорифер | КСк4 АО2-25 |
| Установленный вентилятор | ВО 6-300-8 |
| Двигатель, кВт/об. мин. | 3/1500 |
| Диаметр патрубков, Ду мм | 50 |
| Масса отопительного агрегата, кг | 303 |
| Объем комплектуемого калорифера, л | 20.8 |
|---|---|
| Площадь поверхности теплообмена, м2 | 87.7 |
| Количество теплообменных трубок | 105 |
| Расход теплоносителя min, м3/час | 3.7 |
| Расход теплоносителя max, м3/час | 9.0 |
| Гидравлическое сопротивление min, кПа | 7.7 |
| Гидравлическое сопротивление max, кПа | 44.0 |
Таблица расчета и подбора водяного агрегата АО 2-25 в4
Ниже представлены расчетные данные водяного агрегата АО2-25 (на базе четырехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| Производительность по воздуху, м³/ч | 24000 | |||||||||||
| График теплоносителя, °С | 150/70 | 130/70 | 115/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 43 | 48 | 50 | 55 | 41 | 46 | 48 | 53 | 39 | 44 | 46 | 51 |
| Расход теплоносителя, м³/ч | 5,3 | 4,6 | 4,3 | 3,7 | 6,7 | 5,8 | 5,4 | 4,6 | 8,6 | 7,4 | 6,9 | 5,8 |
| Гидравлическое сопротивление, кПа | 16,2 | 12,3 | 10,7 | 7,7 | 25,1 | 18,8 | 16,2 | 11,7 | 40,6 | 30,3 | 25,9 | 18,4 |
| Производительность по теплу, кВт | 485 | 423 | 393 | 336 | 464 | 402 | 372 | 316 | 449 | 387 | 358 | 301 |
| Производительность по воздуху, м³/ч | 24000 | |||||||||||
| График теплоносителя, °С | 105/65 | 95/55 | 90/55 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 36 | 40 | 43 | 47 | 30 | 35 | 37 | 42 | 29 | 34 | 36 | 41 |
| Расход теплоносителя, м³/ч | 9,0 | 7,7 | 7,1 | 5,9 | 7,9 | 6,7 | 6,0 | 4,9 | 8,9 | 7,5 | 6,8 | 5,5 |
| Гидравлическое сопротивление, кПа | 44,0 | 32,0 | 27,1 | 18,7 | 33,3 | 23,3 | 19,2 | 12,6 | 42,0 | 29,4 | 24,1 | 15,6 |
| Производительность по теплу, кВт | 419 | 357 | 329 | 273 | 367 | 308 | 279 | 226 | 362 | 303 | 275 | 221 |
| Производительность по воздуху, м³/ч | 24000 | |||||||||||
| График теплоносителя, °С | 85/50 | 80/45 | 70/40 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 27 | 31 | 34 | 38 | 24 | 29 | 31 | 36 | 21 | 25 | 28 | 32 |
| Расход теплоносителя, м³/ч | 8,3 | 6,9 | 6,2 | 4,9 | 7,7 | 6,3 | 5,6 | 4,3 | 8,1 | 6,5 | 5,7 | 4,2 |
| Гидравлическое сопротивление, кПа | 35,9 | 24,6 | 19,9 | 12,3 | 30,5 | 20,2 | 16,1 | 9,5 | 33,6 | 65,0 | 63,1 | 8,9 |
| Производительность по теплу, кВт | 337 | 278 | 250 | 197 | 311 | 253 | 226 | 174 | 281 | 224 | 197 | 145 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.
Габаритные размеры водяного агрегата АО 2-25 в4
| Габаритные размеры, мм | ||
|---|---|---|
| L | B | H |
| 1075 | 1335 | 1295 |
