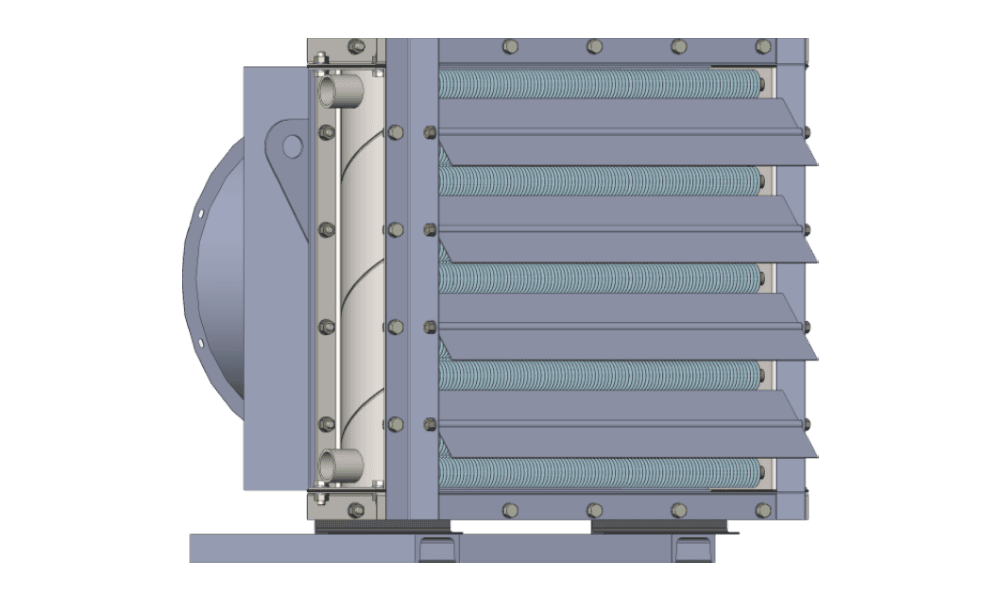

Агрегат АО 2-4 в4
Агрегат АО 2-4 в4
Характеристики: 4000 м3/ч;
49 кВт
64 699 руб. с НДС

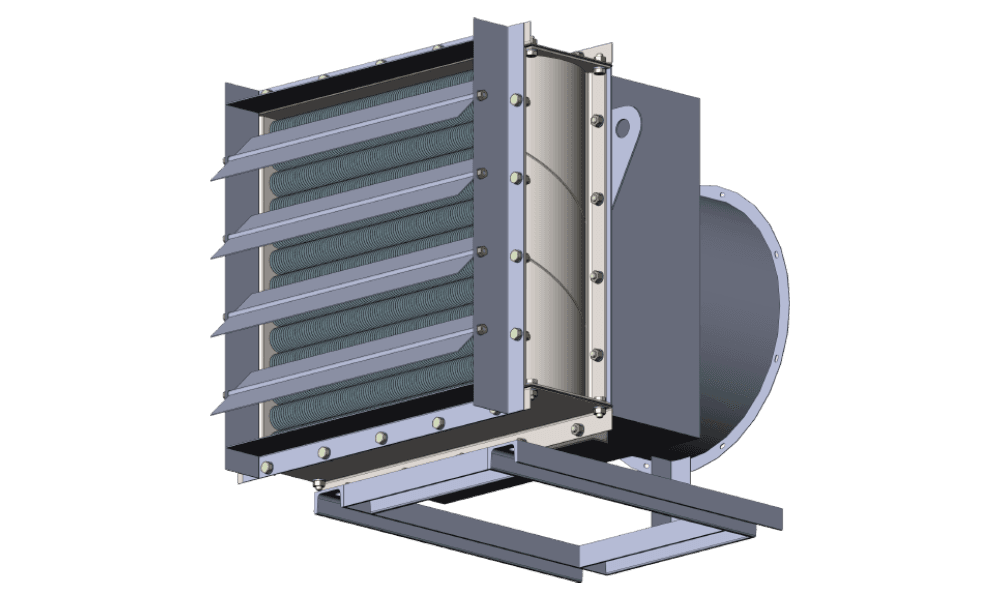

Воздушно-отопительный агрегат АО 2-4 в4. ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера КСк4:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Все четырехрядные типоразмеры
Технические характеристики агрегата АО 2-4 в4
| Производительность по воздуху, м3/час | 4000 |
|---|---|
| Тепловая мощность агрегата, кВт | 48 |
| Установленный водяной калорифер | КСк4 АО2-4 |
| Установленный вентилятор | ВО 6-300-4 |
| Двигатель, кВт/об. мин. | 0.25/1500 |
| Диаметр патрубков, Ду мм | 32 |
| Масса отопительного агрегата, кг | 90 |
| Объем комплектуемого калорифера, л | 6.1 |
|---|---|
| Площадь поверхности теплообмена, м2 | 20.0 |
| Количество теплообменных трубок | 50 |
| Расход теплоносителя min, м3/час | 0.6 |
| Расход теплоносителя max, м3/час | 3.7 |
| Гидравлическое сопротивление min, кПа | 0.4 |
| Гидравлическое сопротивление max, кПа | 13.6 |
Таблица расчета и подбора водяного агрегата АО 2-4 в4
Ниже представлены расчетные данные водяного агрегата АО2-4 (на базе четырехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| Производительность по воздуху, м³/ч | 3400 | |||||||||||
| График теплоносителя, °С | 150/70 | 130/70 | 115/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 44 | 49 | 52 | 56 | 42 | 47 | 49 | 54 | 40 | 45 | 47 | 52 |
| Расход теплоносителя, м³/ч | 0,8 | 0,7 | 0,7 | 0,6 | 1,0 | 0,9 | 0,8 | 0,7 | 1,3 | 1,1 | 1,0 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,6 | 0,5 | 0,4 | 1,1 | 0,8 | 0,7 | 0,5 | 1,7 | 1,3 | 1,1 | 0,8 |
| Производительность по теплу, кВт | 71 | 62 | 57 | 49 | 68 | 59 | 54 | 46 | 65 | 56 | 52 | 44 |
| Производительность по воздуху, м³/ч | 3400 | |||||||||||
| График теплоносителя, °С | 105/70 | 95/70 | 90/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 39 | 44 | 46 | 51 | 38 | 43 | 45 | 50 | 38 | 43 | 45 | 49 |
| Расход теплоносителя, м³/ч | 1,6 | 1,4 | 1,3 | 1,1 | 2,2 | 1,9 | 1,8 | 1,5 | 2,8 | 2,4 | 2,2 | 1,8 |
| Гидравлическое сопротивление, кПа | 2,7 | 2,0 | 1,7 | 1,2 | 4,9 | 3,7 | 3,1 | 2,2 | 7,7 | 5,6 | 4,7 | 3,2 |
| Производительность по теплу, кВт | 64 | 55 | 51 | 43 | 63 | 54 | 50 | 41 | 63 | 54 | 49 | 41 |
| Производительность по воздуху, м³/ч | 3400 | |||||||||||
| График теплоносителя, °С | 85/70 | 80/65 | 70/55 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 38 | 43 | 45 | 49 | 36 | 40 | 42 | 46 | 29 | 34 | 36 | 40 |
| Расход теплоносителя, м³/ч | 3,7 | 3,1 | 2,9 | 2,4 | 3,5 | 2,9 | 2,6 | 2,2 | 3,0 | 2,5 | 2,2 | 1,8 |
| Гидравлическое сопротивление, кПа | 13,6 | 9,9 | 8,2 | 5,6 | 11,8 | 8,3 | 6,9 | 4,5 | 8,8 | 5,9 | 4,7 | 2,9 |
| Производительность по теплу, кВт | 63 | 54 | 49 | 41 | 59 | 50 | 45 | 37 | 51 | 42 | 38 | 30 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.
Габаритные размеры водяного агрегата АО 2-4 в4
| Габаритные размеры, мм | ||
|---|---|---|
| L | B | H |
| 800 | 750 | 665 |
