Агрегаты отопительные паровые

Производство и назначение агрегатов АО2 паровых

Воздушно-отопительные паровые агрегаты АО2 производства ООО Т.С.Т. предназначены для нагрева и поддержания заданной температуры воздуха во внутренних помещениях зданий промышленного, сельскохозяйственного и бытового назначения. Паровые агрегаты имеют различную производительность и тепловую мощность и могут применяться в качестве основного, дополнительного или резервного источника тепла во всех помещениях, где допускается местная рециркуляция нагретого воздуха.

Производство отопительных агрегатов серии АО2 осуществляется согласно ТУ 4864-003-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого комплектуемого парового воздухонагревателя на герметичность и прочность.

Паровой отопительный агрегатПроизводство паровых отопительных агрегатов АО 2

Конструкция парового агрегата АО2

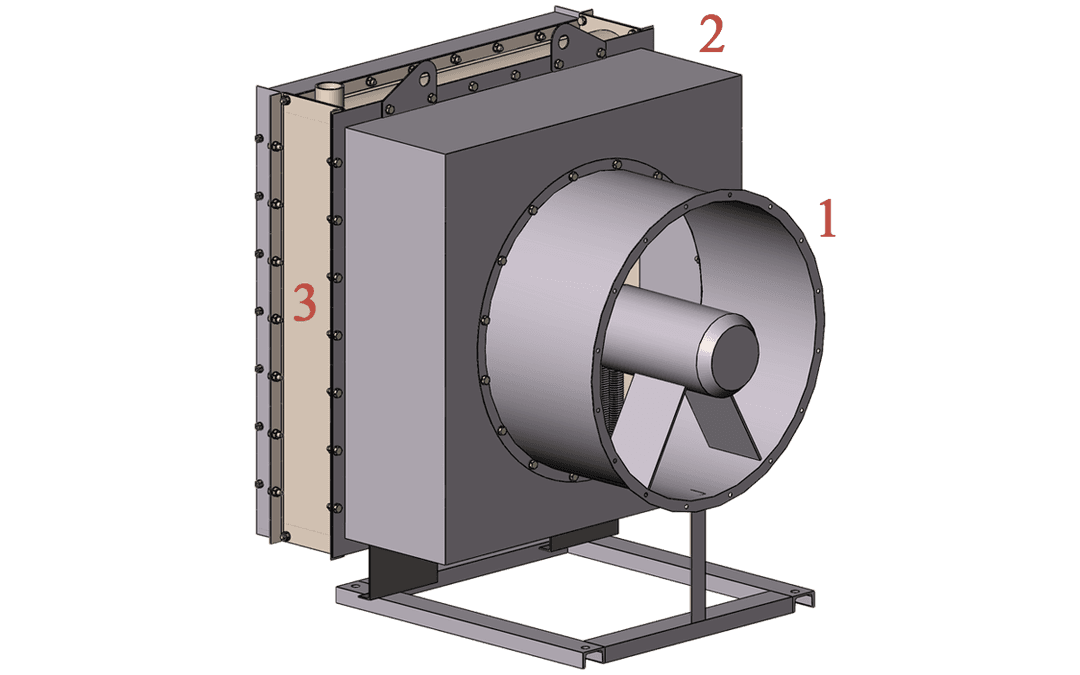

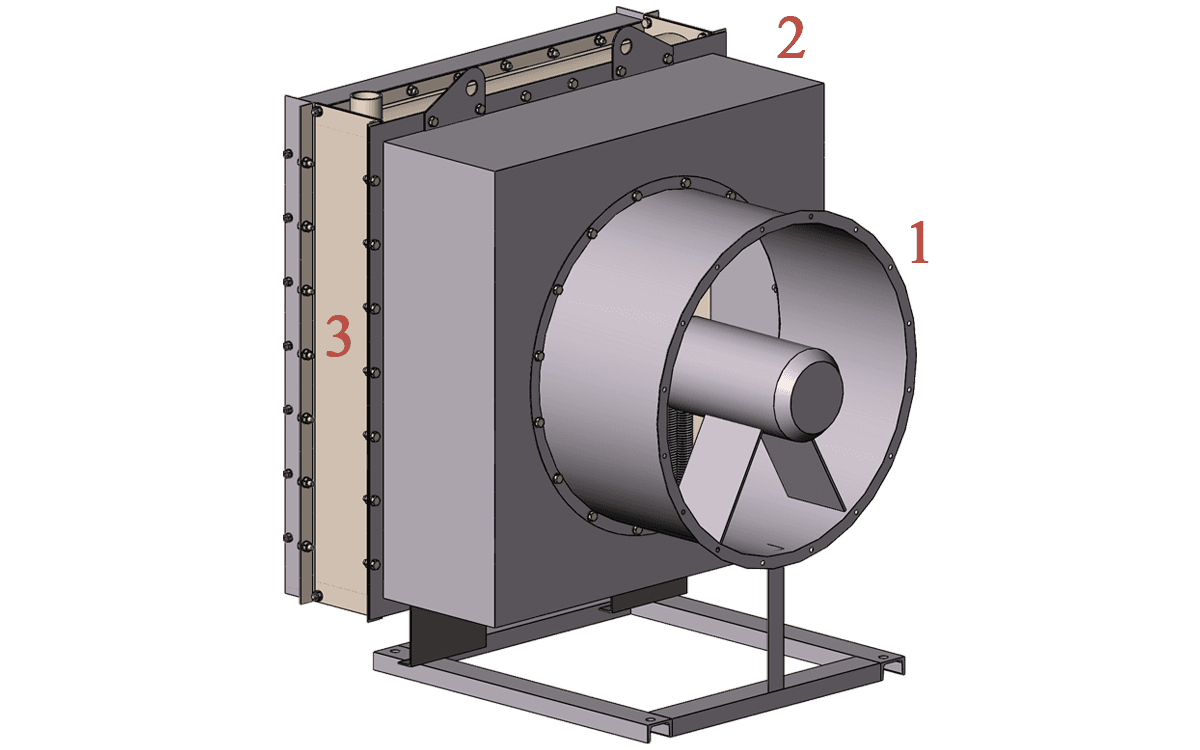

Конструктивно паровоздушный агрегат АО2 представляет собой единый сборный блок, состоящий из следующих основных комплектуемых элементов:

  • • осевого вентилятора ВО-06-300 (1), служащего для подачи воздуха в агрегат;
  • • воздушного диффузора (2) между вентилятором и калорифером;
  • • калорифера парового типа КПСк (3) для подогрева нагнетаемого воздуха;

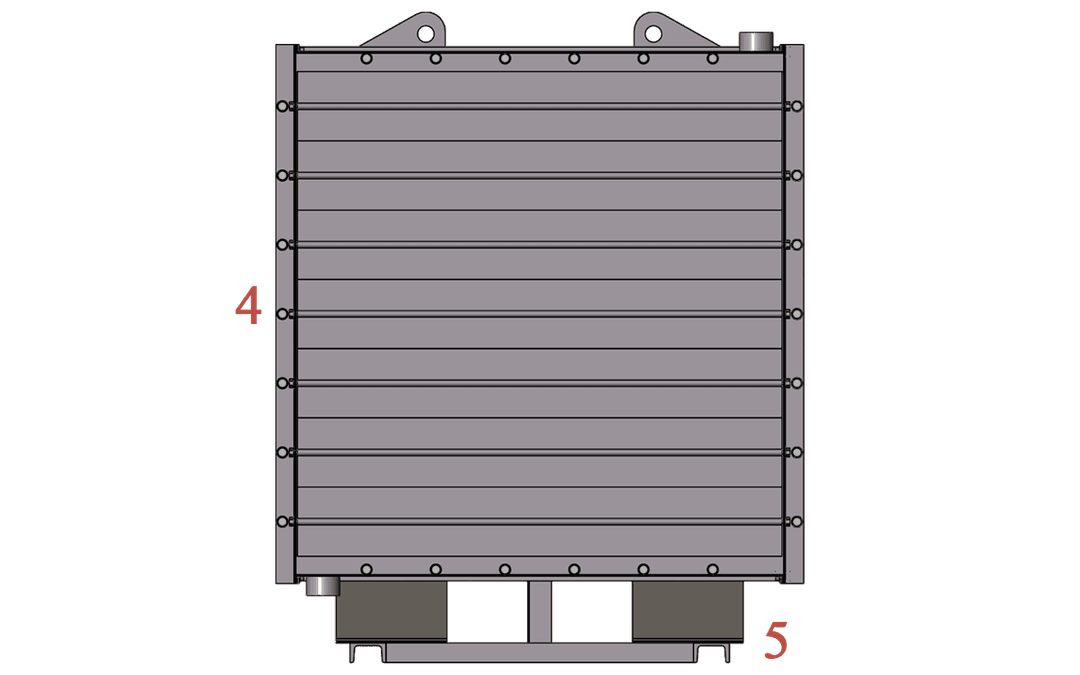

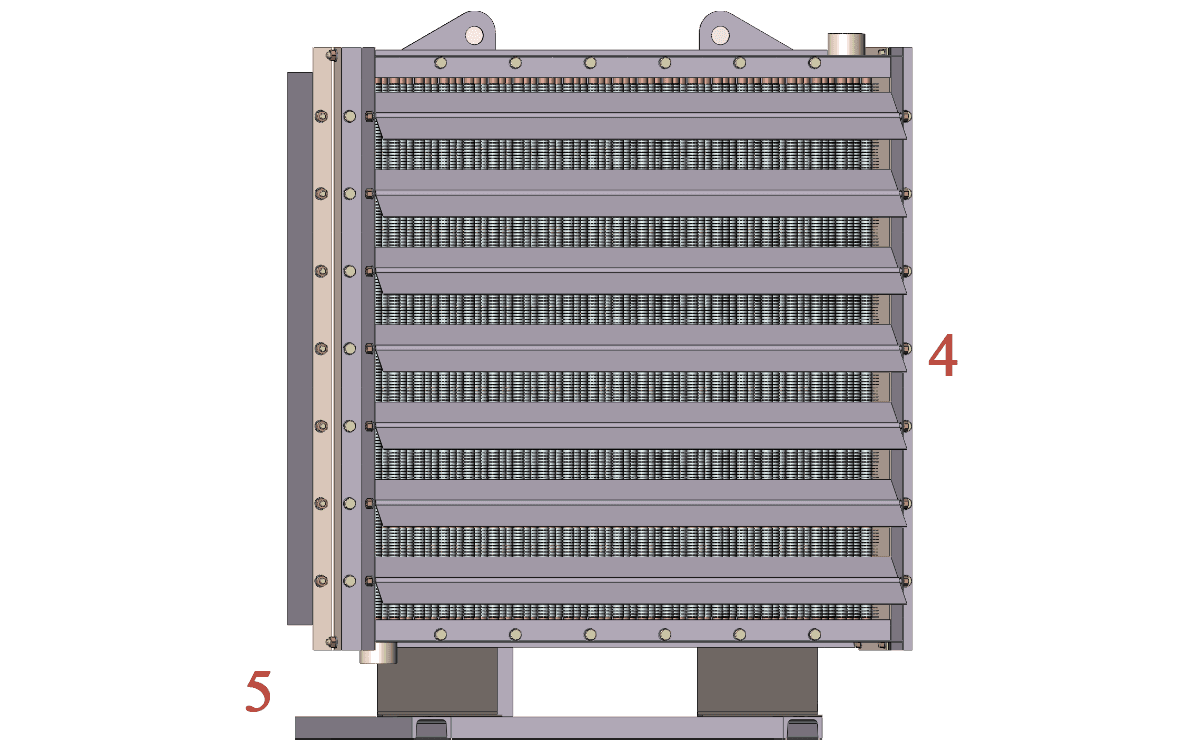

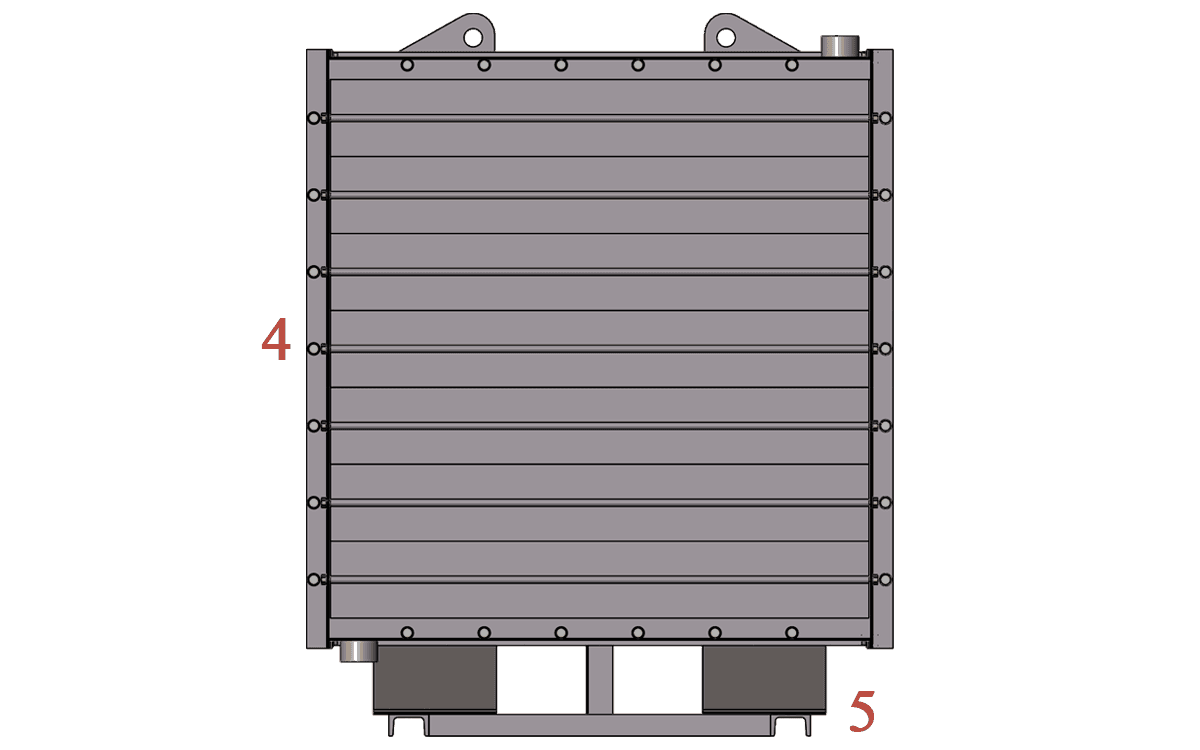

  • • поворотных жалюзи (4), используемых для изменения направления и распределения воздушного потока в горизонтальной плоскости;
  • • общей сварной рамы (5), предназначенной для установки агрегата в рабочем положении.

Комплектуемые к агрегатам калориферы КПСк3 или КПСк4 устанавливаются c вертикальным расположением нагревательных элементов, патрубки для подачи пара и отвода конденсата располагаются вверху и внизу по диагонали. Теплоотдающие элементы изготавливаются из электросварных или бесшовных трубок диаметром 16х1.5 мм со спирально-накатным оребрением. Паровые калориферы всей линейки агрегатов АО2 имеют квадратное сечение с тенденцией в сторону увеличения площади нагрева каждой последующей модели.

Принцип работы паровых агрегатов АО2

Принцип работы парового рециркуляционно-отопительного агрегата АО2 основан на передаче тепловой энергии от первичного теплоносителя, имеющего более высокую температуру, нагреваемой среде с меньшей температурой. Первичным теплоносителем выступает сухой насыщенный пар, поступающий в комплектуемый к агрегату калорифер от автономного источника или внешней тепловой сети. Вторичным теплоносителем – воздух, забираемый установленным вентилятором из помещения и проходящий через сечение парового калорифера.

Взаимодействуя с оребренной поверхностью теплоотдающих элементов, по которым проходит пар, воздух нагревается и целенаправленным потоком подается в обслуживаемую рабочую зону. С помощью жалюзи горячая воздушная струя фиксируется в нужном направлении. Отдав избыток теплоты и охладившись до температуры помещения, воздушный поток смешивается с окружающим воздухом и возвращается для повторного нагревания.

Подбор и установка паровых агрегатов АО2

Длина, ширина и объем зоны обслуживания одним паровым агрегатом принимается по аэродинамическим и тепловым характеристикам выбранной модели. Равномерность прогрева по площади и высоте достигается активным перемешиванием воздуха и высокой кратностью воздухообмена. В связи с этим, в отапливаемом помещении рекомендуется устанавливать не менее двух рециркуляционно-отопительных паровых агрегатов АО2. При правильной их расстановке и способе подачи нагретого воздуха в рабочую зону распределение тепловой энергии будет более ровным, без резких температурных контрастов. Тогда как, эксплуатация одной, пусть и равнозначной по мощности модели, может привести к перегреванию отдельной части помещения и недогреву других обслуживаемых участков. При многорядном размещении паровоздушных агрегатов рекомендуется применять встречную подачу воздуха.

Для эффективного использования паровых отопительных агрегатов их суммарная тепловая мощность должна соответствовать тепловым потерям обслуживаемого помещения с прибавкой повышающего коэффициента от 10 до 25 процентов. Предпочтительной схемой организации воздушного отопления является подача агрегатами горячего воздуха сверху вниз, наклонными струями под углом 35 градусов по отношению к горизонту. Этим способом обеспечивается максимальная дальнобойность нагретого потока и его устойчивость в нижней рабочей зоне.

Особенностью эксплуатации паровых воздушно-отопительных агрегатов является существенная разница температуры нагретого воздуха на выходе из калорифера и температуры воздуха в обслуживаемом помещении. Такой перепад температур может привести к всплытию горячей струи вверх до ее попадания в рабочую зону. В качестве дополнительного инструмента для равномерного распределения воздушных масс и управления температурным режимом в пространстве отапливаемого объекта могут быть использованы дестратификаторы.

Технические характеристики паровых агрегатов АО2

Воздушно-отопительные паровые агрегаты серии АО2 подразделяются на восемь типоразмеров, каждый из которых изготавливается в двух вариантах – с трехрядным и четырехрядным одноходовым теплообменником.

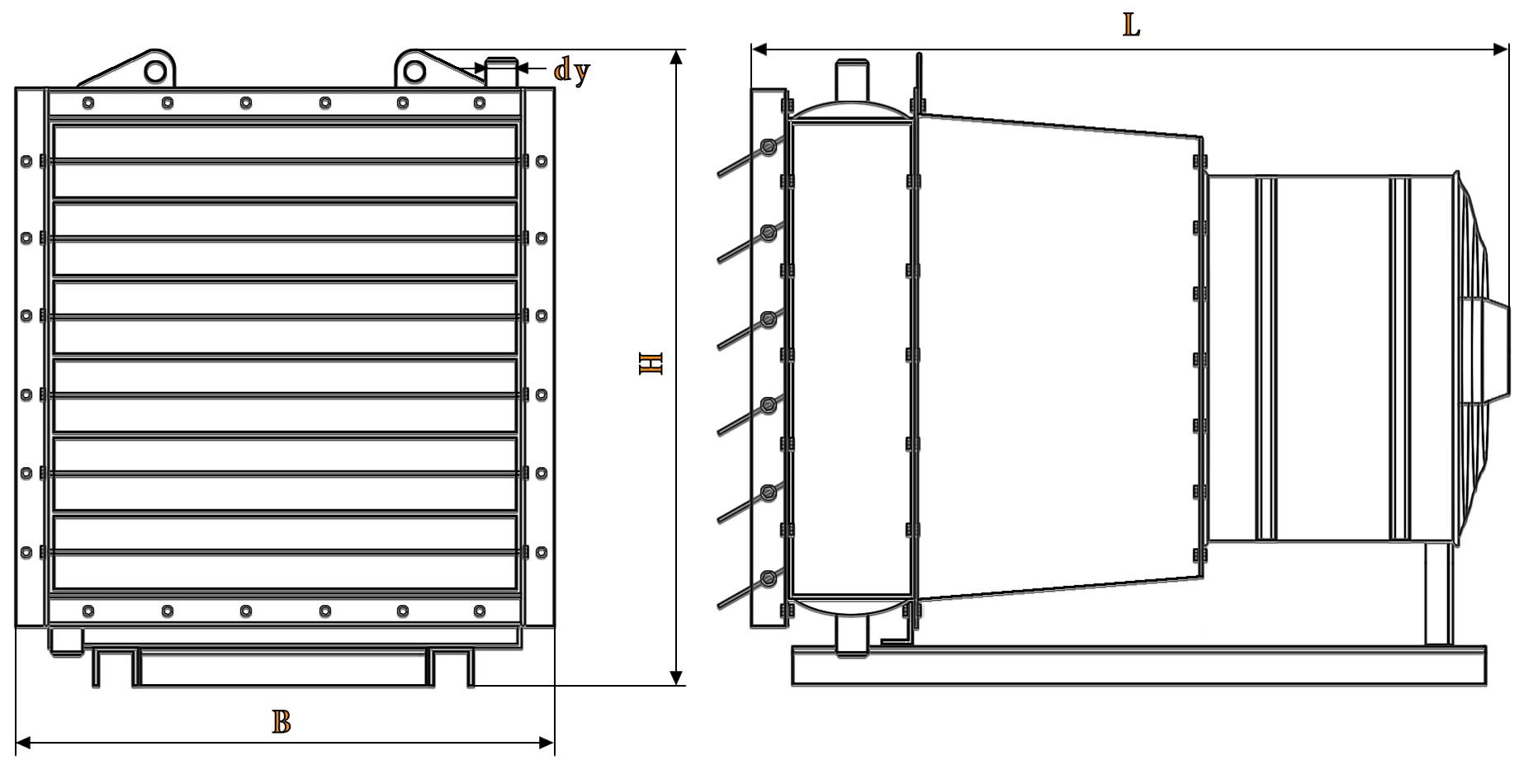

Габаритные размеры паровых агрегатов АО2

Технические характеристики паровых агрегатов АО2
Наименование агрегатаПроизводительностьГабариты, ммМасса, кгПлощадь поверхности теплообмена, м²Ду, мм
по воздуху, м³/чпо теплу, кВтLBH
АО 2-3 (КПСк3)3000408005757907712.950
АО 2-3 (КПСк4)468317.0
АО 2-4 (КПСк3)4000498006208358315.250
АО 2-4 (КПСк4)559020.0
АО 2-5 (КПСк3)5000688257009159820.350
АО 2-5 (КПСк4)7810826.7
АО 2-6.3 (КПСк3)630083985785100012826.150
АО 2-6.3 (КПСк4)9914234.4
АО 2-10 (КПСк3)10000119985830104513929.350
АО 2-10 (КПСк4)14115438.7
АО 2-15 (КПСк3)15000160985955118016639.965
АО 2-15 (КПСк4)19018652.8
АО 2-20 (КПСк3)2000020910751080130524052.265
АО 2-20 (КПСк4)25126869.2
АО 2-25 (КПСк3)2500026610751205143026966.265
АО 2-25 (КПСк4)31830387.7

Структура условного обозначения паровых агрегатов серии АО2 производства ООО «Т.С.Т.». Агрегат АО 2-5 КСк3 (ТУ 4864-003-55613706-02): АО – агрегат отопительный; 2 – модификация воздушно-отопительного агрегата; 5 - типоразмер агрегата; КПСк3 – модель и рядность комплектуемого парового калорифера.
