Агрегаты отопительные водяные
Производство и назначение агрегатов АО2 водяных
Воздушно-отопительные водяные агрегаты АО2 производства ООО Т.С.Т. предназначены для нагрева и поддержания заданной температуры воздуха во внутренних помещениях зданий промышленного, сельскохозяйственного и бытового назначения. Водяные агрегаты имеют различную производительность и тепловую мощность и могут применяться в качестве основного, дополнительного или резервного источника тепла во всех помещениях, где допускается местная рециркуляция нагретого воздуха.
Производство отопительных агрегатов серии АО2 осуществляется согласно ТУ 4864-003-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого комплектуемого водяного воздухонагревателя на герметичность и прочность.
Конструкция водяного агрегата АО2

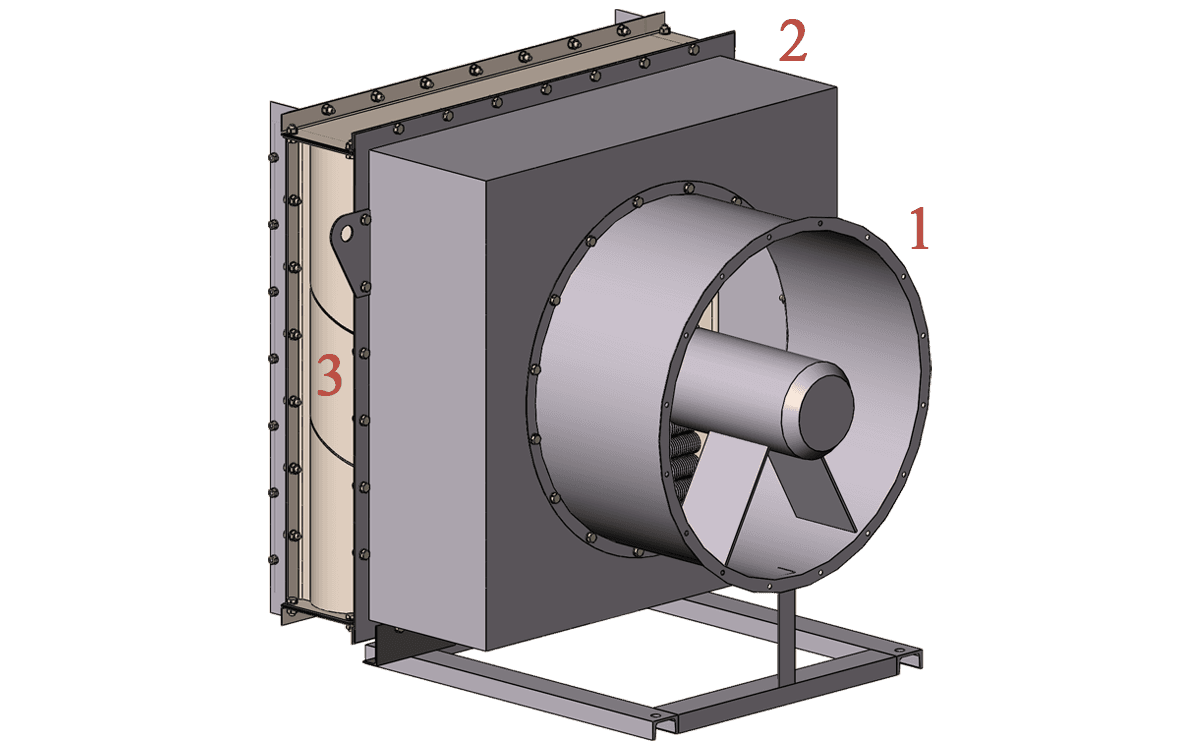

Конструктивно водовоздушный агрегат АО2 водяной представляет собой единый сборный блок, состоящий из следующих основных комплектуемых элементов:
- • осевого вентилятора ВО-06-300 (1), служащего для подачи воздуха в агрегат;
- • воздушного диффузора (2) между вентилятором и калорифером;
- • калорифера водяного типа КСк (3) для подогрева нагнетаемого воздуха;

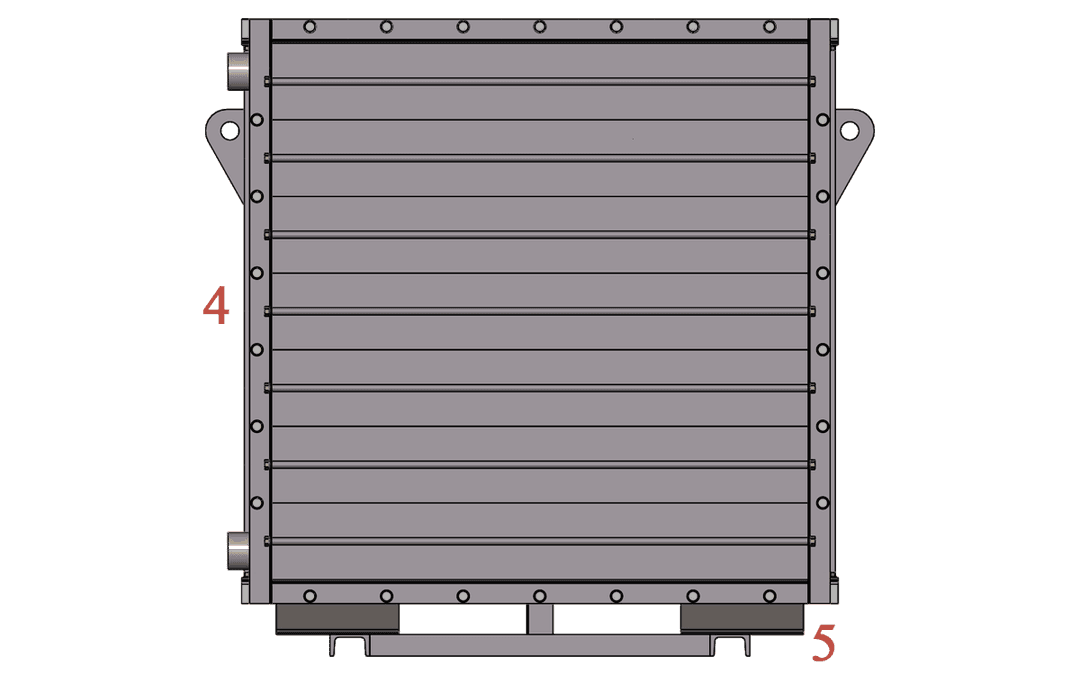

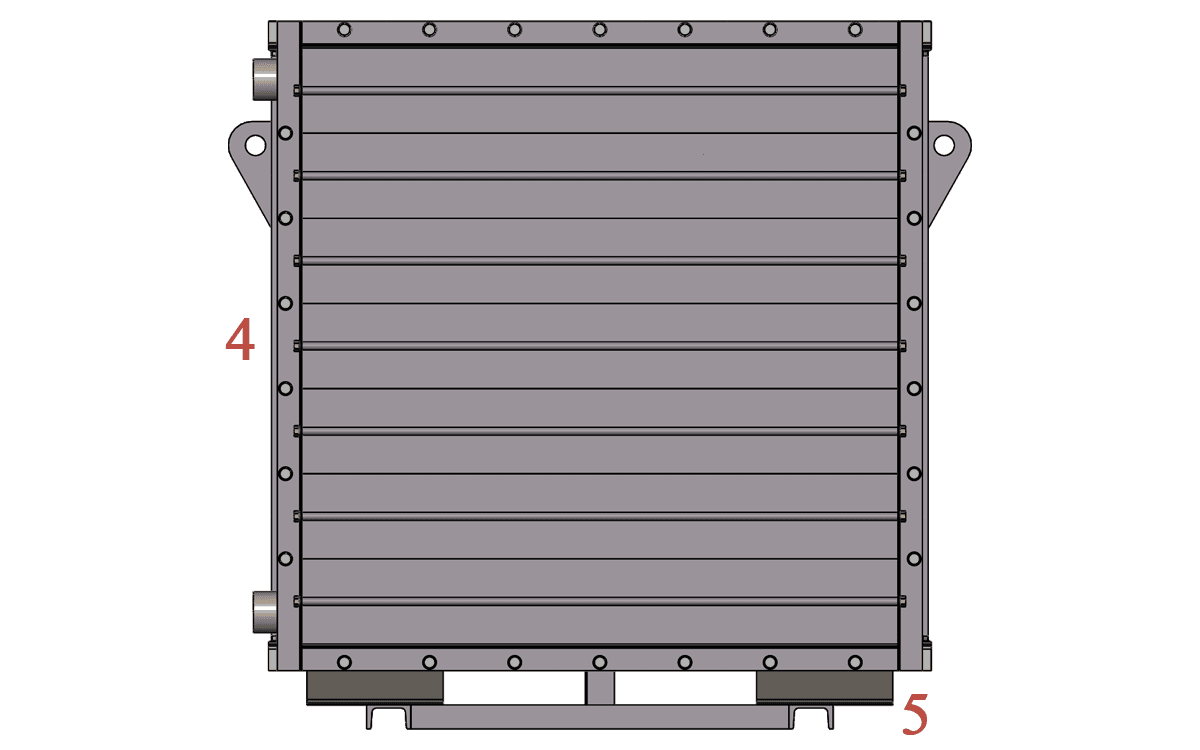

- • поворотных жалюзи (4), используемых для изменения направления и распределения воздушного потока в горизонтальной плоскости;
- • общей сварной рамы (5), предназначенной для установки агрегата в рабочем положении.
Комплектуемые к агрегатам калориферы КСк3 или КСк4 устанавливаются c горизонтальным расположением нагревательных элементов, патрубки для подсоединения теплоносителя располагаются сбоку. Теплоотдающие элементы изготавливаются из электросварных или бесшовных трубок диаметром 16х1.5 мм со спирально-накатным оребрением. Водяные калориферы всей линейки агрегатов АО2 имеют квадратное сечение с тенденцией в сторону увеличения площади нагрева каждой последующей модели.
Принцип работы водяных агрегатов АО2
Принцип работы водяного рециркуляционно-отопительного агрегата АО2 основан на передаче тепловой энергии от первичного теплоносителя, имеющего более высокую температуру, нагреваемой среде с меньшей температурой. Первичным теплоносителем выступает горячая вода, поступающая в комплектуемый к агрегату калорифер от автономного источника или внешней тепловой сети. Вторичным теплоносителем – воздух, забираемый установленным вентилятором из помещения и проходящий через сечение водяного калорифера.
Взаимодействуя с оребренной поверхностью теплоотдающих элементов, по которым циркулирует горячая вода, воздух нагревается и целенаправленным потоком подается в обслуживаемую рабочую зону. С помощью жалюзи горячая воздушная струя фиксируется в нужном направлении. Отдав избыток теплоты и охладившись до температуры помещения, воздушный поток смешивается с окружающим воздухом и возвращается для повторного нагревания.
Подбор и установка водяных агрегатов АО2
Длина, ширина и объем зоны обслуживания одним водяным агрегатом принимается по аэродинамическим и тепловым характеристикам выбранной модели. Равномерность прогрева по площади и высоте достигается активным перемешиванием воздуха и высокой кратностью воздухообмена. В связи с этим, в отапливаемом помещении рекомендуется устанавливать не менее двух рециркуляционно-отопительных водяных агрегатов АО2. При правильной их расстановке и способе подачи нагретого воздуха в рабочую зону распределение тепловой энергии будет более ровным, без резких температурных контрастов. Тогда как, эксплуатация одной, пусть и равнозначной по мощности модели, может привести к перегреванию отдельной части помещения и недогреву других обслуживаемых участков. При многорядном размещении водовоздушных агрегатов рекомендуется применять встречную подачу воздуха.
Для эффективного использования водяных отопительных агрегатов их суммарная тепловая мощность должна соответствовать тепловым потерям обслуживаемого помещения с прибавкой повышающего коэффициента от 10 до 25 процентов. Предпочтительной схемой организации воздушного отопления является подача агрегатами горячего воздуха сверху вниз, наклонными струями под углом 35 градусов по отношению к горизонту. Этим способом обеспечивается максимальная дальнобойность нагретого потока и его устойчивость в нижней рабочей зоне.
Окончательный выбор в пользу той или иной модели, количества агрегатов и схемы их расстановки осуществляется с учетом безопасности выполнения монтажных работ, подключения и технического обслуживания водовоздушных установок. В летний период, используя холодную воду, рециркуляционные агрегаты АО2 производства ООО Т.С.Т. можно применять для охлаждения и проветривания воздуха.
Технические характеристики водяных агрегатов АО2
Воздушно-отопительные водяные агрегаты серии АО2 подразделяются на восемь типоразмеров, каждый из которых изготавливается в двух вариантах – с трехрядным и четырехрядным многоходовым теплообменником.

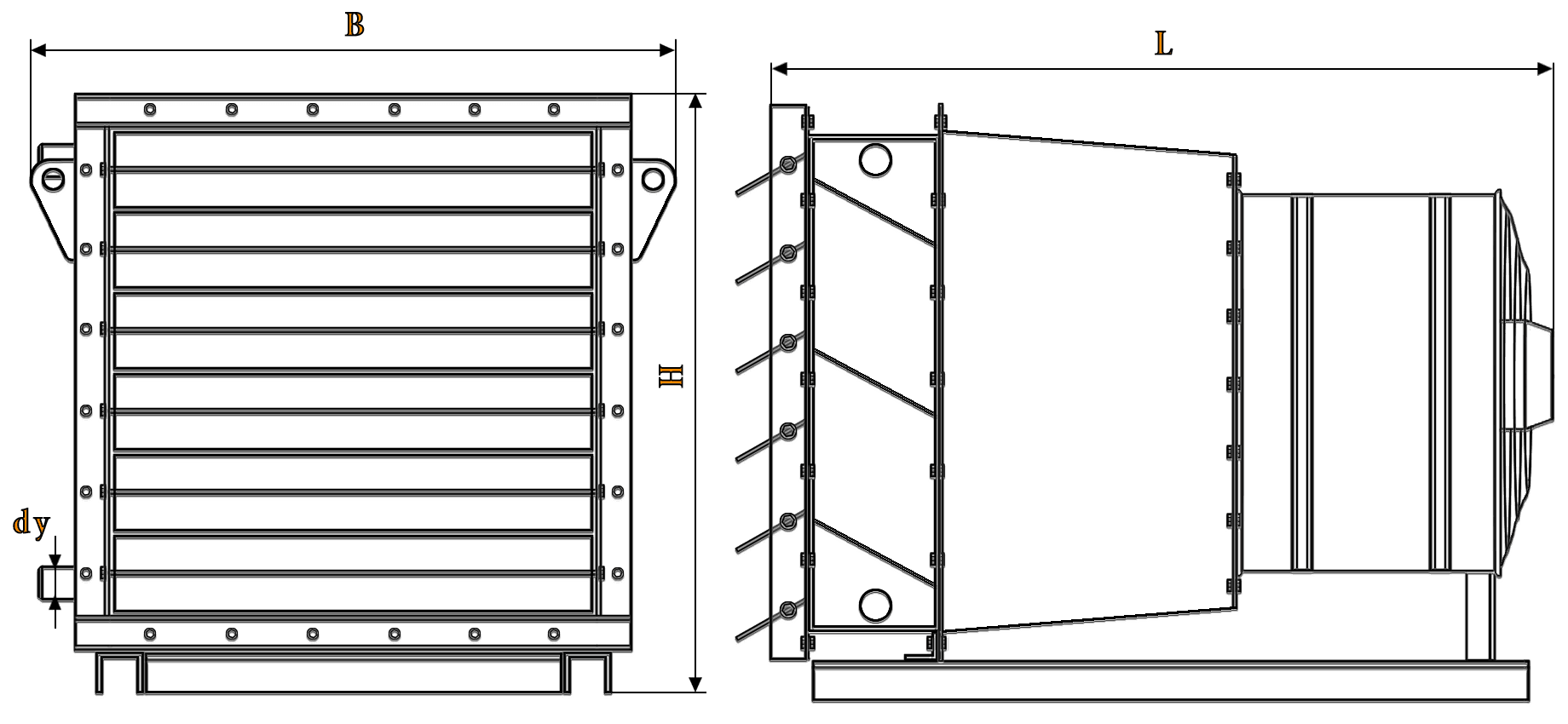

Габаритные размеры водяных агрегатов АО2
| Наименование агрегата | Производительность | Габариты, мм | Масса, кг | Площадь поверхности теплообмена, м² | Ду, мм | |||
|---|---|---|---|---|---|---|---|---|
| по воздуху, м³/ч | по теплу, кВт | L | B | H | ||||
| АО 2-3 (КСк3) | 3000 | 35 | 800 | 710 | 620 | 77 | 12.9 | 32 |
| АО 2-3 (КСк4) | 40 | 83 | 17.0 | |||||
| АО 2-4 (КСк3) | 4000 | 42 | 800 | 750 | 665 | 83 | 15.2 | 32 |
| АО 2-4 (КСк4) | 49 | 90 | 20.0 | |||||
| АО 2-5 (КСк3) | 5000 | 63 | 825 | 835 | 750 | 98 | 20.3 | 32 |
| АО 2-5 (КСк4) | 74 | 108 | 26.7 | |||||
| АО 2-6.3 (КСк3) | 6300 | 82 | 985 | 920 | 865 | 128 | 26.1 | 32 |
| АО 2-6.3 (КСк4) | 97 | 142 | 34.4 | |||||
| АО 2-10 (КСк3) | 10000 | 115 | 985 | 960 | 905 | 139 | 29.3 | 32 |
| АО 2-10 (КСк4) | 138 | 154 | 38.7 | |||||
| АО 2-15 (КСк3) | 15000 | 156 | 985 | 1085 | 1040 | 166 | 39.9 | 50 |
| АО 2-15 (КСк4) | 186 | 186 | 52.8 | |||||
| АО 2-20 (КСк3) | 20000 | 225 | 1075 | 1210 | 1170 | 240 | 52.2 | 50 |
| АО 2-20 (КСк4) | 271 | 268 | 69.2 | |||||
| АО 2-25 (КСк3) | 25000 | 281 | 1075 | 1335 | 1295 | 269 | 66.2 | 50 |
| АО 2-25 (КСк4) | 336 | 303 | 87.7 | |||||
Структура условного обозначения водяных агрегатов серии АО2 производства ООО «Т.С.Т.». Агрегат АО 2-10 КСк4 (ТУ 4864-003-55613706-02): АО – агрегат отопительный; 2 – модификация воздушно-отопительного агрегата; 10 - типоразмер агрегата; КСк4 – модель и рядность комплектуемого водяного калорифера.
