Агрегат АО 2-5 в3
Агрегат АО 2-5 в3
Характеристики: 5000 м3/ч;
63 кВт
70 861 руб. с НДС

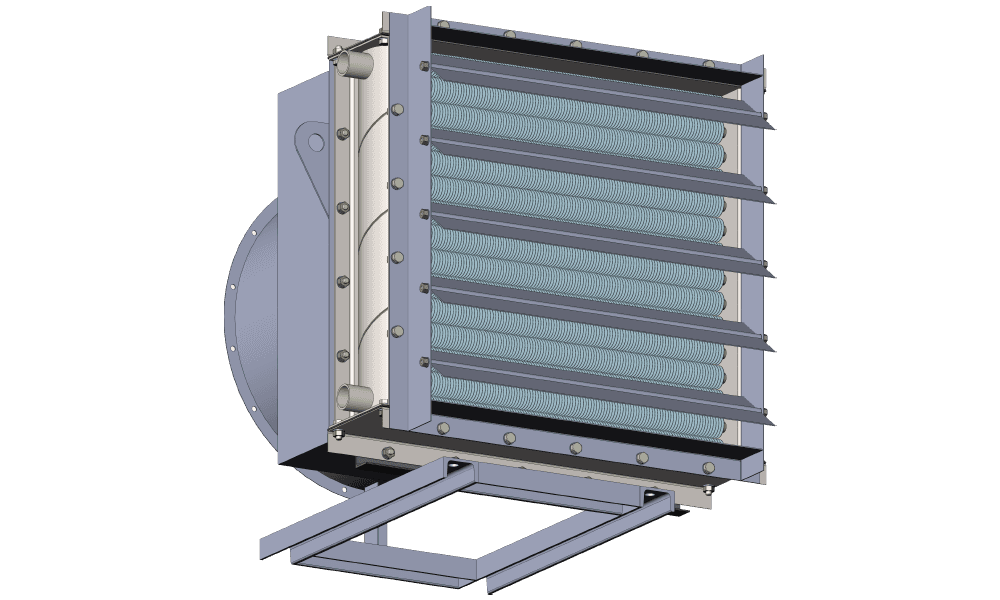

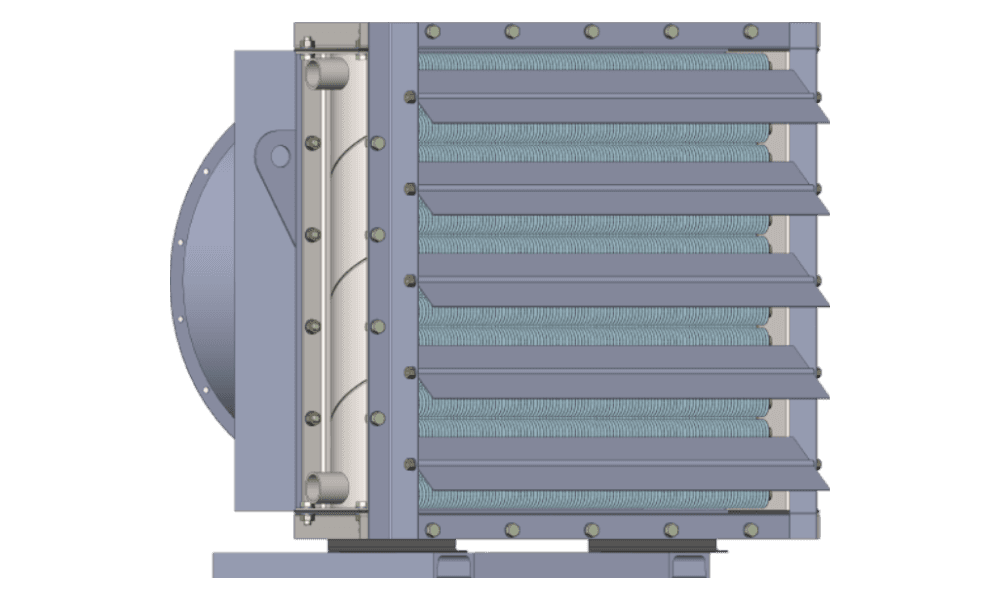

Воздушно-отопительный агрегат АО 2-5 в3. ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера КСк3:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Все трехрядные типоразмеры
Технические характеристики агрегата АО 2-5 в3
| Производительность по воздуху, м3/час | 5000 |
|---|---|
| Тепловая мощность агрегата, кВт | 62 |
| Установленный водяной калорифер | КСк3 АО2-5 |
| Установленный вентилятор | ВО 6-300-5 |
| Двигатель, кВт/об. мин. | 0.37/1500 |
| Диаметр патрубков, Ду мм | 32 |
| Масса отопительного агрегата, кг | 98 |
| Объем комплектуемого калорифера, л | 5.7 |
|---|---|
| Площадь поверхности теплообмена, м2 | 20.3 |
| Количество теплообменных трубок | 44 |
| Расход теплоносителя min, м3/час | 0.7 |
| Расход теплоносителя max, м3/час | 3.4 |
| Гидравлическое сопротивление min, кПа | 0.9 |
| Гидравлическое сопротивление max, кПа | 16.9 |
Таблица расчета и подбора водяного агрегата АО 2-5 в3
Ниже представлены расчетные данные водяного агрегата АО2-5 (на базе трехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| Производительность по воздуху, м³/ч | 5200 | |||||||||||
| График теплоносителя, °С | 150/70 | 130/70 | 115/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 35 | 41 | 44 | 50 | 34 | 39 | 42 | 48 | 32 | 38 | 41 | 46 |
| Расход теплоносителя, м³/ч | 1,0 | 0,9 | 0,8 | 0,7 | 1,3 | 1,1 | 1,0 | 0,9 | 1,7 | 1,4 | 1,3 | 1,1 |
| Гидравлическое сопротивление, кПа | 1,7 | 1,3 | 1,1 | 0,9 | 2,6 | 2,0 | 1,7 | 1,3 | 4,3 | 3,2 | 2,7 | 1,9 |
| Производительность по теплу, кВт | 90 | 79 | 73 | 63 | 87 | 75 | 70 | 59 | 84 | 73 | 67 | 57 |
| Производительность по воздуху, м³/ч | 5200 | |||||||||||
| График теплоносителя, °С | 105/70 | 95/70 | 90/65 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 31 | 37 | 40 | 45 | 31 | 37 | 39 | 44 | 29 | 34 | 37 | 42 |
| Расход теплоносителя, м³/ч | 2,1 | 1,8 | 1,7 | 1,4 | 2,9 | 2,5 | 2,3 | 1,9 | 2,7 | 2,3 | 2,1 | 1,7 |
| Гидравлическое сопротивление, кПа | 6,6 | 4,9 | 4,2 | 2,9 | 12,7 | 9,3 | 7,8 | 5,4 | 11,0 | 7,9 | 6,5 | 4,4 |
| Производительность по теплу, кВт | 83 | 71 | 66 | 55 | 82 | 70 | 65 | 54 | 77 | 65 | 60 | 49 |
| Производительность по воздуху, м³/ч | 5200 | |||||||||||
| График теплоносителя, °С | 85/65 | 80/60 | 70/50 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 29 | 34 | 36 | 42 | 26 | 31 | 34 | 39 | 21 | 26 | 29 | 34 |
| Расход теплоносителя, м³/ч | 3,4 | 2,9 | 2,6 | 2,1 | 3,1 | 2,6 | 2,4 | 1,9 | 2,7 | 2,2 | 2,0 | 1,5 |
| Гидравлическое сопротивление, кПа | 16,9 | 12,1 | 10,0 | 6,8 | 14,7 | 10,3 | 8,5 | 5,6 | 10,8 | 7,2 | 5,7 | 3,3 |
| Производительность по теплу, кВт | 77 | 65 | 59 | 49 | 72 | 60 | 55 | 44 | 62 | 50 | 45 | 35 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.
Габаритные размеры водяного агрегата АО 2-5 в3
| Габаритные размеры, мм | ||
|---|---|---|
| L | B | H |
| 825 | 835 | 750 |
