Агрегат АО 2-4 в3

Водяной воздушно-отопительный агрегат АО 2-4 в3

Агрегат АО 2-4 в3

Характеристики: 4000 м3/ч;

42 кВт

59 763 руб. с НДС

Воздушно-отопительный агрегат АО 2-4 в3.
ТУ 4864-003-55613706-02

Теплоотдающие элементы водяного калорифера КСк3:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все трехрядные типоразмеры

Технические характеристики агрегата АО 2-4 в3

Производительность по воздуху, м3/час4000
Тепловая мощность агрегата, кВт41
Установленный водяной калориферКСк3 АО2-4
Установленный вентиляторВО 6-300-4
Двигатель, кВт/об. мин.0.25/1500
Диаметр патрубков, Ду мм32
Масса отопительного агрегата, кг83
Объем комплектуемого калорифера, л4.5
Площадь поверхности теплообмена, м215.2
Количество теплообменных трубок38
Расход теплоносителя min, м3/час0.5
Расход теплоносителя max, м3/час2.6
Гидравлическое сопротивление min, кПа0.5
Гидравлическое сопротивление max, кПа11.5

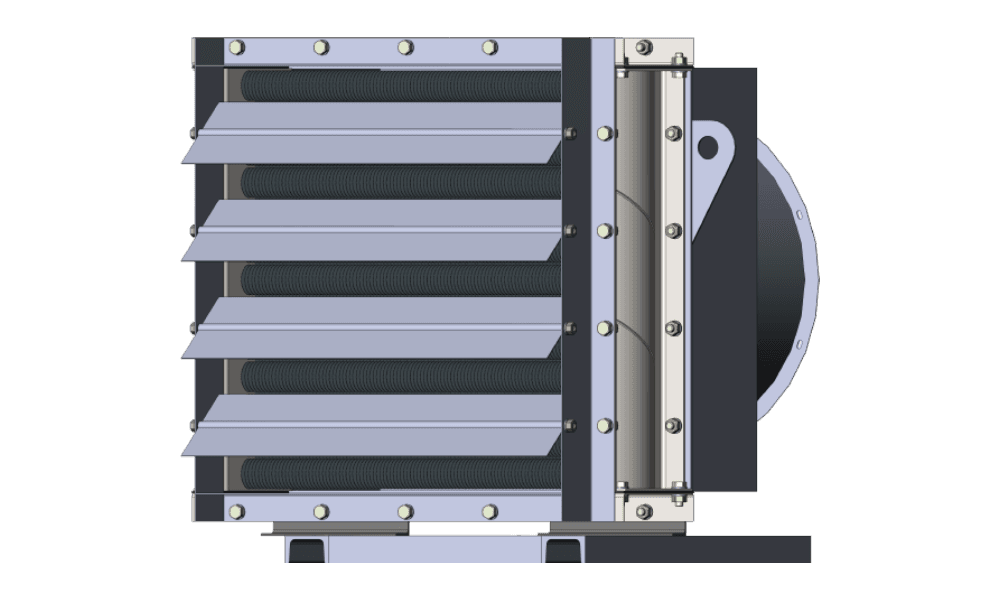

Водяной воздушный агрегат АО 2-4 трехрядный

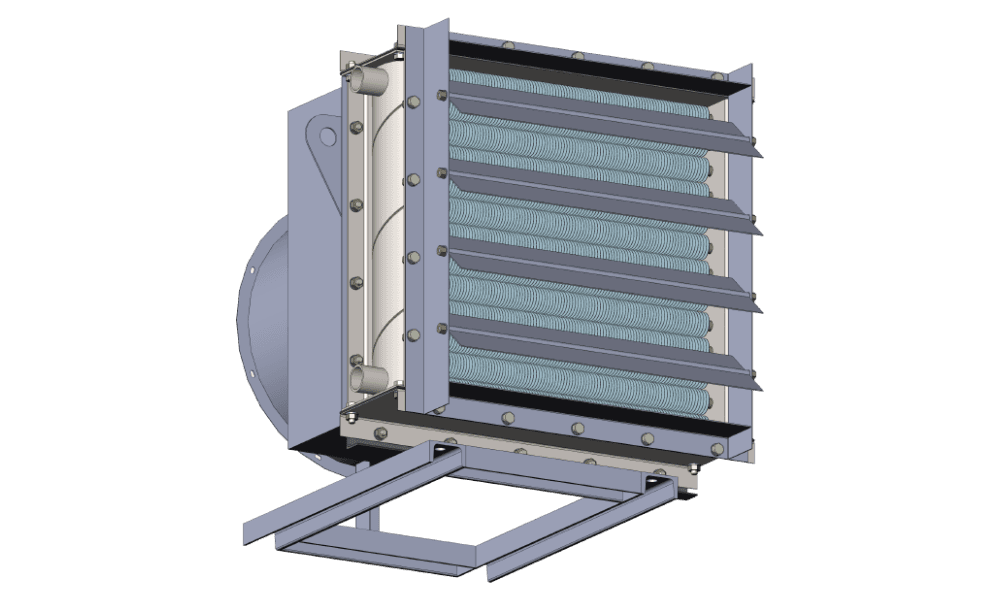

Воздушно-отопительный агрегат АО 2-4 КСк3 водяной

Таблица расчета и подбора водяного агрегата АО 2-4 в3

Ниже представлены расчетные данные водяного агрегата АО2-4 (на базе трехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.

Производительность по воздуху, м³/ч 3400
График теплоносителя, °С 150/70 130/70 115/70
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 37 42 45 50 35 40 43 48 33 39 41 47
Расход теплоносителя, м³/ч 0,7 0,6 0,6 0,5 0,9 0,8 0,7 0,6 1,1 1,0 0,9 0,8
Гидравлическое сопротивление, кПа 0,9 0,7 0,6 0,5 1,4 1,0 0,9 0,7 2,2 1,6 1,4 1,0
Производительность по теплу, кВт 60 53 49 42 58 50 47 40 56 49 45 38
Производительность по воздуху, м³/ч 3400
График теплоносителя, °С 105/70 95/70 90/70
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 32 38 40 46 32 38 40 45 32 37 40 45
Расход теплоносителя, м³/ч 1,4 1,2 1,1 1,0 1,9 1,7 1,5 1,3 2,4 2,1 1,9 1,6
Гидравлическое сопротивление, кПа 3,4 2,5 2,2 1,5 6,5 4,6 4,0 2,8 10,0 7,3 6,2 4,2
Производительность по теплу, кВт 55 48 44 37 54 47 43 36 54 47 43 36
Производительность по воздуху, м³/ч 3400
График теплоносителя, °С 85/65 80/60 70/55
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 30 35 37 42 27 32 35 40 24 29 32 37
Расход теплоносителя, м³/ч 2,3 1,9 1,8 1,4 2,1 1,8 1,6 1,3 2,6 2,2 1,9 1,5
Гидравлическое сопротивление, кПа 8,6 6,3 5,2 3,5 7,5 5,3 4,4 2,8 11,5 7,8 6,3 3,7
Производительность по теплу, кВт 52 44 40 32 48 40 36 29 45 37 33 26

Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.

Габаритные размеры водяного агрегата АО 2-4 в3

Отопительный агрегат АО 2-4 в3 технические характеристики
Габаритные размеры, мм
LBH
800750665
