Агрегат АО 2-15 в3
Агрегат АО 2-15 в3
Характеристики: 15000 м3/ч;
156 кВт
104 162 руб. с НДС

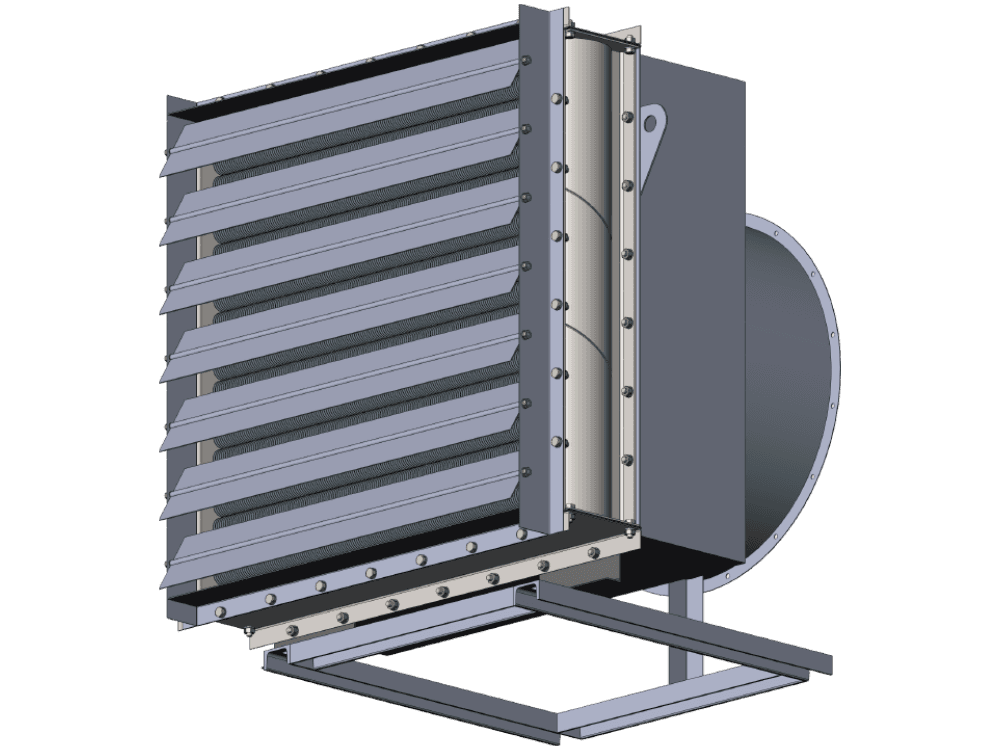

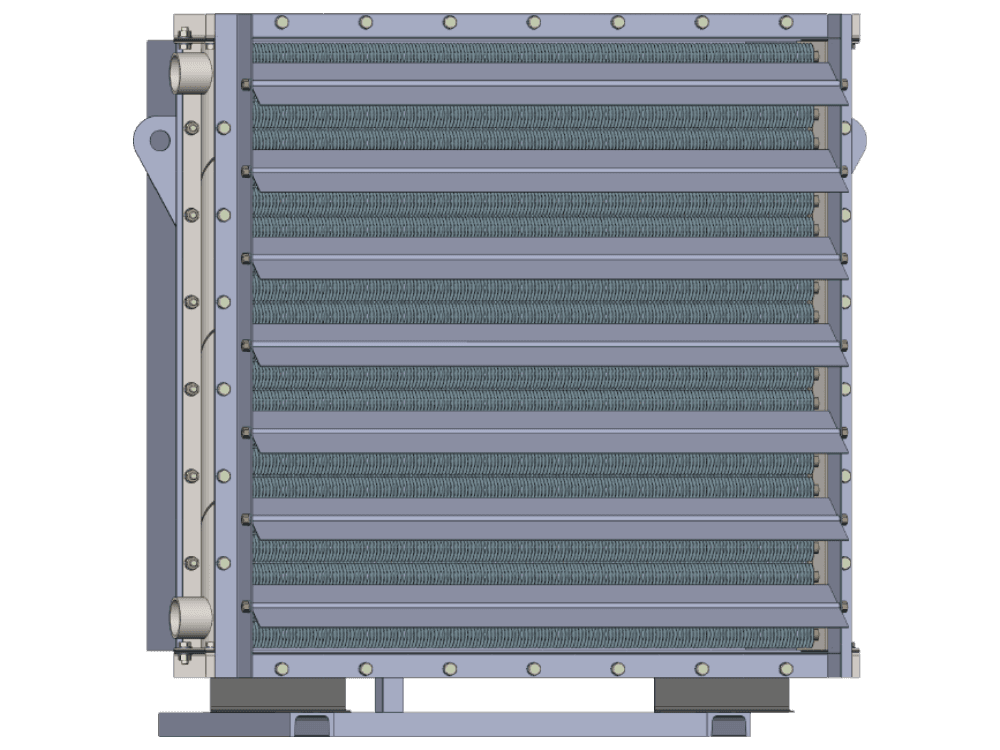

Воздушно-отопительный агрегат АО 2-15 в3. ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера КСк3:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Агрегаты данного типоразмера
Все трехрядные типоразмеры
Технические характеристики агрегата АО 2-15 в3
| Производительность по воздуху, м3/час | 15000 |
|---|---|
| Тепловая мощность агрегата, кВт | 153 |
| Установленный водяной калорифер | КСк3 АО2-15 |
| Установленный вентилятор | ВО 6-300-6.3 |
| Двигатель, кВт/об. мин. | 1.1/1500 |
| Диаметр патрубков, Ду мм | 40 |
| Масса отопительного агрегата, кг | 166 |
| Объем комплектуемого калорифера, л | 10.1 |
|---|---|
| Площадь поверхности теплообмена, м2 | 39.9 |
| Количество теплообменных трубок | 62 |
| Расход теплоносителя min, м3/час | 1.7 |
| Расход теплоносителя max, м3/час | 4.9 |
| Гидравлическое сопротивление min, кПа | 3.5 |
| Гидравлическое сопротивление max, кПа | 25.5 |
Таблица расчета и подбора водяного агрегата АО 2-15 в3
Ниже представлены расчетные данные водяного агрегата АО2-15 (на базе трехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| Производительность по воздуху, м³/ч | 13500 | |||||||||||
| График теплоносителя, °С | 150/70 | 130/70 | 115/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 33 | 39 | 42 | 48 | 32 | 37 | 40 | 46 | 30 | 36 | 39 | 45 |
| Расход теплоносителя, м³/ч | 2,5 | 2,1 | 2,0 | 1,7 | 3,1 | 2,7 | 2,5 | 2,1 | 4,0 | 3,5 | 3,2 | 2,7 |
| Гидравлическое сопротивление, кПа | 7,2 | 5,5 | 4,7 | 3,5 | 11,3 | 8,5 | 7,3 | 5,2 | 18,4 | 13,8 | 11,7 | 8,3 |
| Производительность по теплу, кВт | 224 | 195 | 182 | 156 | 215 | 186 | 173 | 147 | 209 | 180 | 166 | 140 |
| Производительность по воздуху, м³/ч | 13500 | |||||||||||
| График теплоносителя, °С | 105/65 | 95/60 | 90/55 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 28 | 33 | 36 | 42 | 25 | 31 | 33 | 39 | 23 | 28 | 31 | 37 |
| Расход теплоносителя, м³/ч | 4,2 | 3,6 | 3,3 | 2,8 | 4,5 | 3,8 | 3,5 | 2,8 | 4,2 | 3,5 | 3,2 | 2,6 |
| Гидравлическое сопротивление, кПа | 20,0 | 14,6 | 12,4 | 8,6 | 22,3 | 15,9 | 13,2 | 8,8 | 19,1 | 13,3 | 10,9 | 7,0 |
| Производительность по теплу, кВт | 195 | 167 | 153 | 127 | 181 | 153 | 140 | 114 | 169 | 141 | 128 | 103 |
| Производительность по воздуху, м³/ч | 13500 | |||||||||||
| График теплоносителя, °С | 85/50 | 80/50 | 70/45 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 20 | 26 | 29 | 34 | 19 | 25 | 28 | 34 | 17 | 23 | 25 | 31 |
| Расход теплоносителя, м³/ч | 3,9 | 3,2 | 2,9 | 2,3 | 4,5 | 3,7 | 3,3 | 2,6 | 4,9 | 4,0 | 3,5 | 2,7 |
| Гидравлическое сопротивление, кПа | 16,3 | 11,2 | 9,0 | 5,6 | 21,5 | 14,6 | 11,8 | 7,3 | 25,5 | 16,7 | 13,1 | 7,4 |
| Производительность по теплу, кВт | 156 | 129 | 116 | 92 | 155 | 127 | 114 | 89 | 141 | 114 | 101 | 76 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.
Габаритные размеры водяного агрегата АО 2-15 в3
| Габаритные размеры, мм | ||
|---|---|---|
| L | B | H |
| 985 | 1085 | 1040 |
