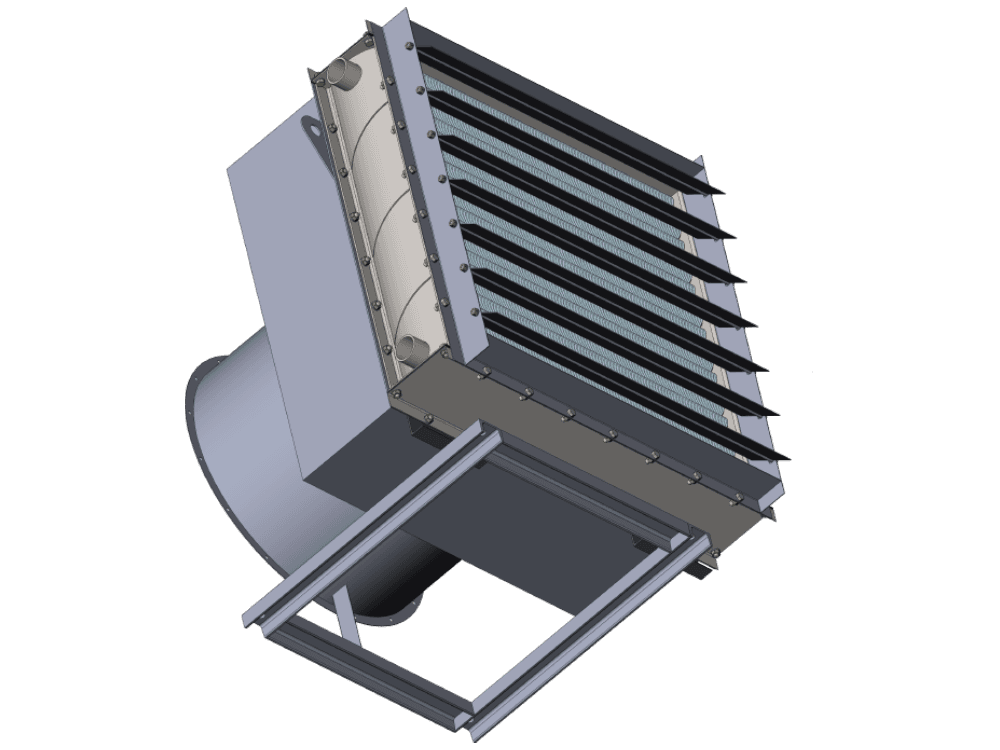

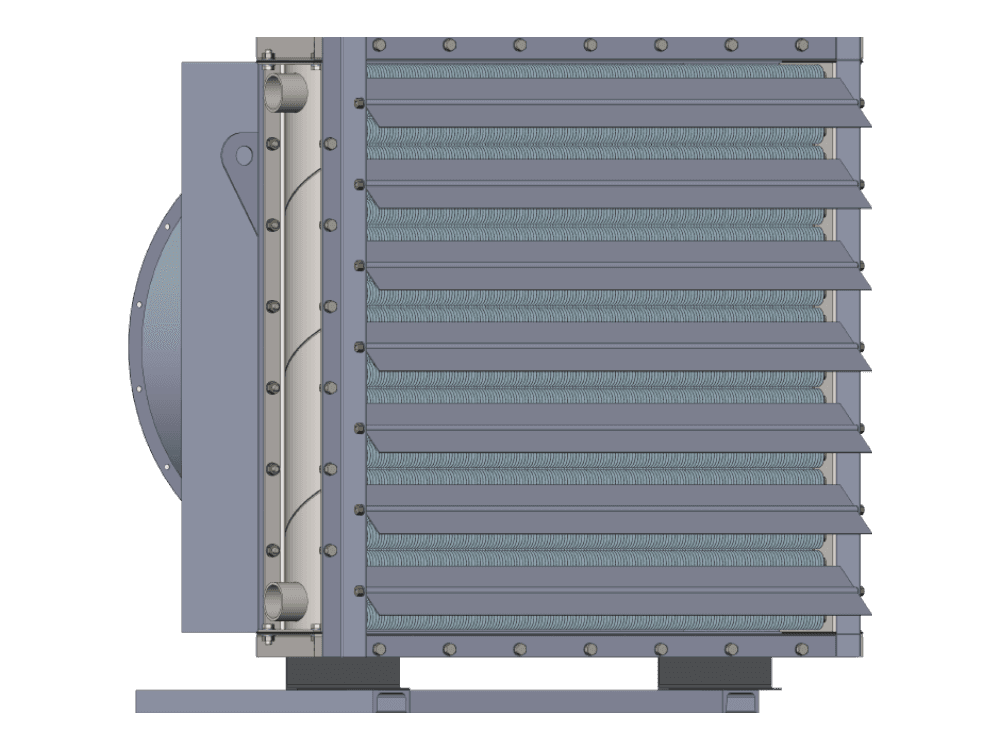

Агрегат АО 2-15 в4
Агрегат АО 2-15 в4
Характеристики: 15000 м3/ч;
186 кВт
116 346 руб. с НДС
Воздушно-отопительный агрегат АО 2-15 в4. ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера КСк4:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Агрегаты данного типоразмера
Все четырехрядные типоразмеры
Технические характеристики агрегата АО 2-15 в4
| Производительность по воздуху, м3/час | 15000 |
|---|---|
| Тепловая мощность агрегата, кВт | 183 |
| Установленный водяной калорифер | КСк4 АО2-15 |
| Установленный вентилятор | ВО 6-300-6.3 |
| Двигатель, кВт/об. мин. | 1.1/1500 |
| Диаметр патрубков, Ду мм | 40 |
| Масса отопительного агрегата, кг | 186 |
| Объем комплектуемого калорифера, л | 13.5 |
|---|---|
| Площадь поверхности теплообмена, м2 | 52.8 |
| Количество теплообменных трубок | 82 |
| Расход теплоносителя min, м3/час | 2.0 |
| Расход теплоносителя max, м3/час | 6.6 |
| Гидравлическое сопротивление min, кПа | 2.8 |
| Гидравлическое сопротивление max, кПа | 26.6 |
Таблица расчета и подбора водяного агрегата АО 2-15 в4
Ниже представлены расчетные данные водяного агрегата АО2-15 (на базе четырехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| Производительность по воздуху, м³/ч | 13500 | |||||||||||
| График теплоносителя, °С | 150/70 | 130/70 | 115/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 42 | 47 | 50 | 54 | 40 | 45 | 47 | 52 | 38 | 43 | 46 | 50 |
| Расход теплоносителя, м³/ч | 2,9 | 2,6 | 2,4 | 2,0 | 3,7 | 3,2 | 3,0 | 2,6 | 4,8 | 4,1 | 3,8 | 3,2 |
| Гидравлическое сопротивление, кПа | 5,8 | 4,4 | 3,8 | 2,8 | 9,0 | 6,8 | 5,9 | 4,2 | 14,6 | 10,9 | 9,3 | 6,5 |
| Производительность по теплу, кВт | 268 | 234 | 217 | 186 | 256 | 222 | 206 | 175 | 248 | 214 | 198 | 167 |
| Производительность по воздуху, м³/ч | 13500 | |||||||||||
| График теплоносителя, °С | 105/70 | 95/65 | 90/60 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 37 | 42 | 45 | 49 | 34 | 39 | 41 | 46 | 31 | 36 | 38 | 43 |
| Расход теплоносителя, м³/ч | 6,0 | 5,2 | 4,8 | 4,0 | 6,6 | 5,6 | 5,1 | 4,2 | 6,1 | 5,2 | 4,7 | 3,8 |
| Гидравлическое сопротивление, кПа | 23,0 | 16,9 | 14,3 | 10,0 | 26,6 | 19,3 | 16,2 | 11,0 | 23,2 | 16,5 | 13,6 | 9,0 |
| Производительность по теплу, кВт | 244 | 209 | 193 | 162 | 227 | 193 | 177 | 146 | 213 | 179 | 163 | 133 |
| Производительность по воздуху, м³/ч | 13500 | |||||||||||
| График теплоносителя, °С | 85/55 | 80/50 | 70/45 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 28 | 33 | 35 | 40 | 26 | 30 | 33 | 37 | 22 | 27 | 29 | 34 |
| Расход теплоносителя, м³/ч | 5,7 | 4,8 | 4,3 | 3,5 | 5,3 | 4,4 | 3,9 | 3,1 | 5,8 | 4,7 | 4,2 | 3,2 |
| Гидравлическое сопротивление, кПа | 19,9 | 14,0 | 11,4 | 7,2 | 17,1 | 11,5 | 9,3 | 5,7 | 20,1 | 13,2 | 10,3 | 5,9 |
| Производительность по теплу, кВт | 198 | 165 | 149 | 119 | 184 | 151 | 136 | 106 | 167 | 135 | 120 | 91 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.
Габаритные размеры водяного агрегата АО 2-15 в4
| Габаритные размеры, мм | ||
|---|---|---|
| L | B | H |
| 985 | 1085 | 1040 |
