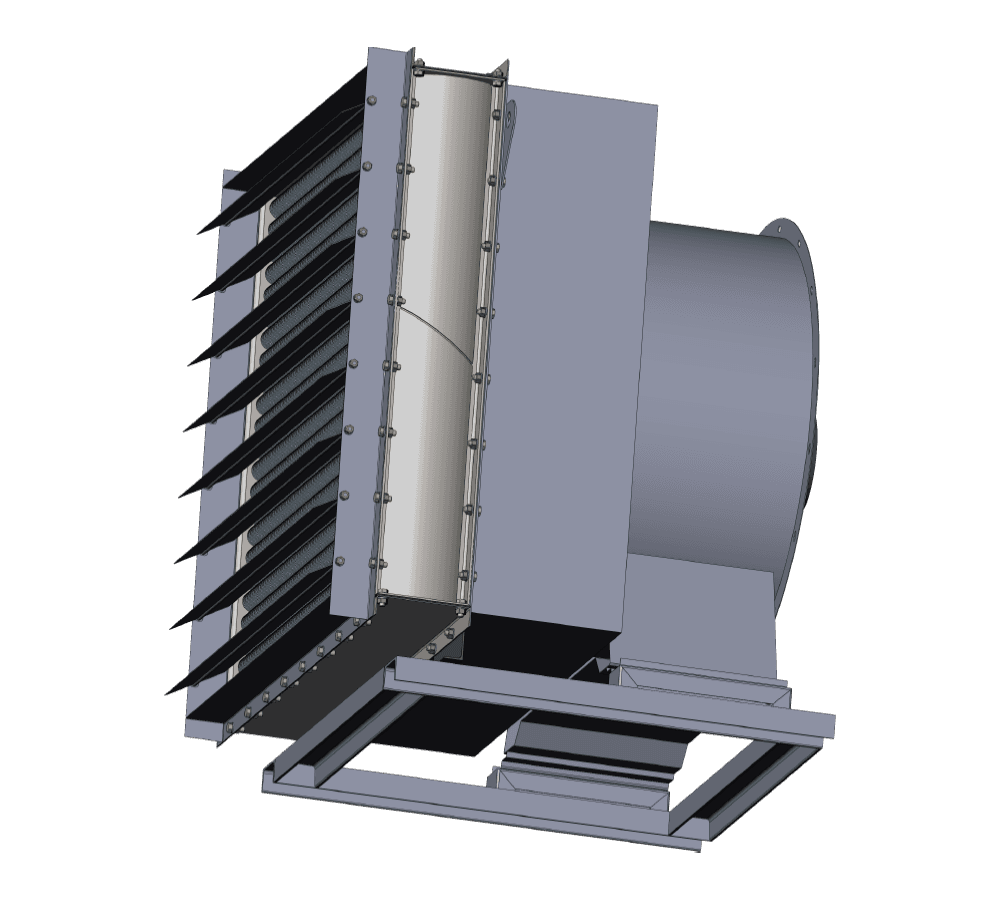

Агрегат АО 2-20 в4
Агрегат АО 2-20 в4
Характеристики: 20000 м3/ч;
271 кВт
150 999 руб. с НДС
Воздушно-отопительный агрегат АО 2-20 в4. ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера КСк4:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Агрегаты данного типоразмера
Все четырехрядные типоразмеры
Технические характеристики агрегата АО 2-20 в4
| Производительность по воздуху, м3/час | 20000 |
|---|---|
| Тепловая мощность агрегата, кВт | 267 |
| Установленный водяной калорифер | КСк4 АО2-20 |
| Установленный вентилятор | ВО 6-300-8 |
| Двигатель, кВт/об. мин. | 3/1500 |
| Диаметр патрубков, Ду мм | 50 |
| Масса отопительного агрегата, кг | 268 |
| Объем комплектуемого калорифера, л | 17.0 |
|---|---|
| Площадь поверхности теплообмена, м2 | 69.2 |
| Количество теплообменных трубок | 94 |
| Расход теплоносителя min, м3/час | 3.0 |
| Расход теплоносителя max, м3/час | 7.3 |
| Гидравлическое сопротивление min, кПа | 5.4 |
| Гидравлическое сопротивление max, кПа | 30.9 |
Таблица расчета и подбора водяного агрегата АО 2-20 в4
Ниже представлены расчетные данные водяного агрегата АО2-20 (на базе четырехрядного водяного калорифера КСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| Производительность по воздуху, м³/ч | 20000 | |||||||||||
| График теплоносителя, °С | 150/70 | 130/70 | 115/70 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 41 | 46 | 49 | 54 | 39 | 44 | 47 | 52 | 38 | 42 | 45 | 50 |
| Расход теплоносителя, м³/ч | 4,3 | 3,7 | 3,5 | 3,0 | 5,4 | 4,7 | 4,4 | 3,7 | 7,0 | 6,0 | 5,6 | 4,7 |
| Гидравлическое сопротивление, кПа | 11,3 | 8,6 | 7,4 | 5,4 | 17,6 | 13,2 | 11,3 | 8,1 | 28,5 | 21,2 | 18,1 | 12,8 |
| Производительность по теплу, кВт | 391 | 341 | 317 | 271 | 374 | 325 | 301 | 255 | 363 | 313 | 289 | 243 |
| Производительность по воздуху, м³/ч | 20000 | |||||||||||
| График теплоносителя, °С | 105/65 | 95/55 | 90/55 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 34 | 39 | 42 | 46 | 29 | 34 | 36 | 41 | 28 | 33 | 35 | 40 |
| Расход теплоносителя, м³/ч | 7,3 | 6,2 | 5,7 | 4,8 | 6,4 | 5,4 | 4,9 | 4,0 | 7,2 | 6,1 | 5,5 | 4,4 |
| Гидравлическое сопротивление, кПа | 30,9 | 22,4 | 18,9 | 13,1 | 23,4 | 16,3 | 13,5 | 8,8 | 29,5 | 20,6 | 16,9 | 10,9 |
| Производительность по теплу, кВт | 338 | 289 | 265 | 220 | 297 | 248 | 226 | 182 | 293 | 245 | 222 | 178 |
| Производительность по воздуху, м³/ч | 20000 | |||||||||||
| График теплоносителя, °С | 85/50 | 80/45 | 70/40 | |||||||||
| Температура входящего воздуха, °С | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 | -10 | 0 | +5 | +15 |
| Температура выходящего воздуха, °С | 26 | 30 | 33 | 38 | 23 | 28 | 30 | 35 | 20 | 24 | 27 | 32 |
| Расход теплоносителя, м³/ч | 6,7 | 5,6 | 5,0 | 3,9 | 6,2 | 5,1 | 4,5 | 3,5 | 6,5 | 5,2 | 4,6 | 3,4 |
| Гидравлическое сопротивление, кПа | 25,2 | 17,2 | 13,9 | 8,6 | 21,3 | 14,1 | 11,2 | 6,7 | 23,4 | 15,0 | 11,6 | 6,3 |
| Производительность по теплу, кВт | 272 | 225 | 202 | 159 | 251 | 205 | 182 | 140 | 227 | 181 | 159 | 117 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.
Габаритные размеры водяного агрегата АО 2-20 в4
| Габаритные размеры, мм | ||
|---|---|---|
| L | B | H |
| 1075 | 1210 | 1170 |
