Электрические калориферы СФО
Назначение электрокалориферов СФО
Электрокалориферы СФО предназначены для комплектации электрических воздухонагревательных установок типа СФОЦ, а также применяются в качестве самостоятельных отопительных модулей для нагрева воздуха в вентиляционных системах зданий промышленного, сельскохозяйственного, общественного и коммунального назначения. Производство приточных калориферов серии СФО-Р/1Т-И2 осуществляется согласно ТУ 3442-004-55613706-02.
Конструкция электрокалориферов СФО

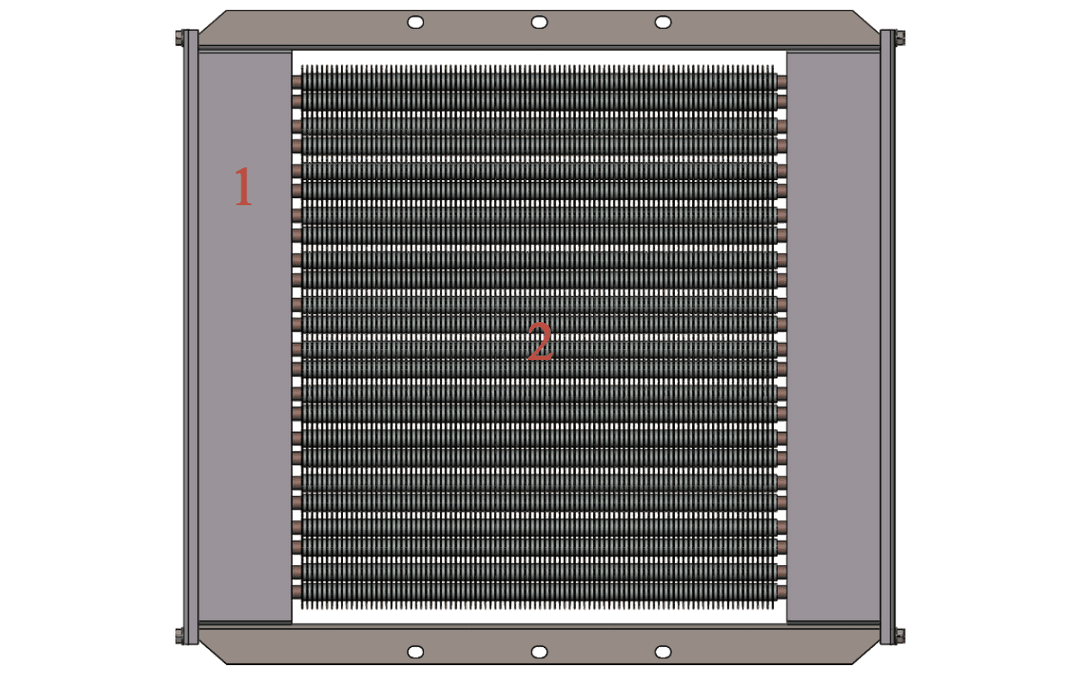

Конструктивно воздушный канальный калорифер СФО представляет собой металлический модуль прямоугольного сечения (1), в корпусе которого в качестве нагревательных элементов установлены стальные трубчатые ТЭНы с накатным алюминиевым оребрением (2). Нагреватели расположены в шахматном порядке в два или три ряда, каждый из которых представляет автономную электрическую секцию. Таким образом, электрокалорифер может работать на 1/3, 2/3 и полную установленную мощность.
Внутри каждого тэна размещена нихромовая токопроводящая спираль. Чтобы изолировать спираль от металлической оболочки и для более эффективной передачи тепла, внутреннее пространство тэна заполняется прессованным диэлектрическим материалом. Концы спирали соединены с контактными стержнями, наружные резьбовые выводы которых служат для подключения нагревателя к питающей сети. На краях тэна, между торцом трубки и резьбовой шпилькой крепятся керамические изоляционные втулки. Выводы ТЭНов, соединенные между собой алюминиевыми перемычками, размещаются в коробках, которые закрываются боковыми крышками (3). В каждой автономной секции нагреватели соединены в звезду. Это сделано для того, чтобы при подключении приточного электрокалорифера к сети 380В на каждом ТЭНе было 220В. Мощность каждого ТЭНа составляет 2.5 кВт.
Для контроля и ограничения температуры на поверхности алюминиевого оребрения ТЭНа, защиты электрического воздухонагревателя от аварийного перегрева, рекомендуется приобрести температурное реле ТРМ-11. В корпусе каждого электрокалорифера производства предприятия ООО Т.С.Т., имеется втулка с резьбой (4) под крепление данного температурного датчика. Для нормальной работы колба реле должна надежно касаться оребрения электронагревателя. В случае превышения температуры тэна выше допустимых 190°С, происходит размыкание контакта реле, разрывается цепь управления и отключаются все секции нагревательных элементов.
Принцип работы электрокалориферов СФО
Электрокалориферы типа СФО относятся к классу поверхностных конвективных теплообменных нагревателей, преобразующих электрическую энергию в тепловую. Во время работы, при прохождении электрического тока, спираль сильно нагревается. Тепловая энергия передается от разогретой спирали наполнителю и наружной оболочке тэна. Развитое спирально-накатное оребрение, которое плотно без зазоров охватывает поверхность тэна, в свою очередь, позволяет существенно увеличить площадь поверхности теплообмена. В совокупности с использованием алюминия в качестве материала обжатия, это способствует значительному увеличению эффективности теплосъема и общей передаваемой тепловой мощности электрического калорифера.
Канальные электрокалориферы СФО рассчитаны на работу в воздушном потоке. Принцип работы электрокалорифера заключается в том, что направленный воздушный поток, проходя через оребренные электронагреватели, омывает их и снимает тепло с их поверхности, нагреваясь при этом до определенной температуры. Происходит преобразование энергии электрического тока в тепло. Расположение канального электрокалорифера в воздуховоде, конструкция переходов, диффузоров и конфузоров, должны быть выполнены с таким условием, чтобы проходящий воздушный поток равномерно распределялся по его поверхности, без образования зон завихрения. Выполнение этих условий обеспечит ровный и качественный обдув электронагревателей калорифера.
Онлайн-расчет мощности электрического калорифера
Расход тепла электрическим канальным калорифером на подогрев приточного воздуха. В поля калькулятора расчета вносятся следующие показатели: 1. объем проходящего через калорифер воздуха, 2. температура входящего воздуха, 3. необходимая температура воздуха на выходе из электрокалорифера. По результатам онлайн-расчета выводится требуемая мощность электрического нагревателя для соблюдения заданных условий.
Онлайн-расчет температуры воздуха на выходе из электрокалорифера
В поля калькулятора вносятся следующие показатели: 1. объемный расход воздуха, 2. температура воздуха на входе в электронагреватель, 3. мощность подобранного электрического калорифера приточной установки. По результатам онлайн-расчета представлена температура выходящего нагретого воздуха.
Технические характеристики электрокалориферов СФО
Промышленные электрокалориферы серии СФО представляют собой унифицированную линейку канальных воздухонагревателей мощностью от 15 до 247.5 кВт. Оборудование спроектировано для работы в составе систем приточной вентиляции, воздушного дежурного отопления, а также в технологических линиях мягкой сушки, требующих стабильного умеренного нагрева воздушного потока. Конструкция корпусов полностью адаптирована для интеграции в разветвленные вентиляционные сети и рассчитана на расход воздуха от 1700 до 18000 м3/ч, гарантируя равномерный обдув всего пучка ТЭНов и исключая образование застойных зон перегрева металла.
- СФО-161500 м3/ч; 15 кВт
- СФО-252000 м3/ч; 22.5 кВт
- СФО-403000 м3/ч; 45 кВт
- СФО-605000 м3/ч; 67.5 кВт
- СФО-1006000 м3/ч; 90 кВт
- СФО-16010000 м3/ч; 157.5 кВт
- СФО-25015000 м3/ч; 247.5 кВт
Сводная таблица подбора и режимов работы калориферов СФО
Ниже представлена таблица всех возможных комбинаций работы электрокалориферов. С ее помощью можно предварительно подобрать модель СФО под требуемую тепловую мощность и необходимую производительность. Выложены сведения как для номинального режима (100%), так и для систем с частичным подключением секций (1/3 и 2/3 нагрузки).
| Мощность, кВт | Диапазон производительности, м3/ч | Модель | Кол-во подкл. секций | Диапазон температуры воздуха, °C | Дельта нагрева воздуха, °C | |
|---|---|---|---|---|---|---|
| на входе | на выходе | |||||
| 7.5 | 1 800 – 2 200 | СФО-16 | 1 | -45…+25 | -33…+37 | +10…+15 |
| 1 700 – 2 500 | СФО-25 | 1 | -45…+35 | -36…+43 | +6…+10 | |
| 15 | 1 800 – 2 200 | СФО-16 | 2 | -45…+20 | -27…+39 | +15…+22 |
| 1 800 – 2 500 | СФО-25 | 2 | -45…+30 | -27…+47 | +13…+20 | |
| 2 000 – 4 000 | СФО-40 | 1 | -45…+55 | -29…+66 | +8…+14 | |
| 22.5 | 2 000 – 2 500 | СФО-25 | 3 | -45…+20 | -20…+45 | +20…+31 |
| 3 000 – 5 500 | СФО-60 | 1 | -45…+60 | -29…+72 | +9…+16 | |
| 30 | 2 500 – 4 000 | СФО-40 | 2 | -45…+50 | -18…+73 | +16…+29 |
| 4 000 – 7 000 | СФО-100 | 1 | -45…+60 | -29…+73 | +9…+18 | |
| 45 | 3 000 – 4 000 | СФО-40 | 3 | -45…+40 | -11…+74 | +25…+44 |
| 3 500 – 5 500 | СФО-60 | 2 | -45…+50 | -16…+75 | +18…+33 | |
| 52.5 | 6 000 – 12 000 | СФО-160 | 1 | -45…+65 | -25…+79 | +9…+19 |
| 60 | 4 000 – 7 000 | СФО-100 | 2 | -45…+50 | -11…+76 | +18…+35 |
| 67.5 | 4 000 – 5 500 | СФО-60 | 3 | -45…+40 | -6…+78 | +27…+49 |
| 82.5 | 9 000 – 18 000 | СФО-250 | 1 | -45…+65 | -24…+79 | +10…+20 |
| 90 | 5 000 – 7 000 | СФО-100 | 3 | -45…+40 | -4…+80 | +29…+52 |
| 105 | 7 000 – 12 000 | СФО-160 | 2 | -45…+55 | -11…+82 | +19…+38 |
| 157.5 | 8 000 – 12 000 | СФО-160 | 3 | -45…+45 | +1…+86 | +30…+58 |
| 165 | 10 000 – 18 000 | СФО-250 | 2 | -45…+55 | -7…+84 | +20…+40 |
| 247.5 | 12 000 – 18 000 | СФО-250 | 3 | -45…+45 | +3…+88 | +31…+60 |
В сводной таблице приведены граничные эксплуатационные диапазоны для экспресс-подбора оборудования. Развернутые теплотехнические карты, детальные графики аэродинамического сопротивления корпуса, градиент нагрева ТЭНов и пошаговые итерационные выкладки для конкретных значений расхода воздуха представлены на индивидуальных страницах каждой модели СФО.

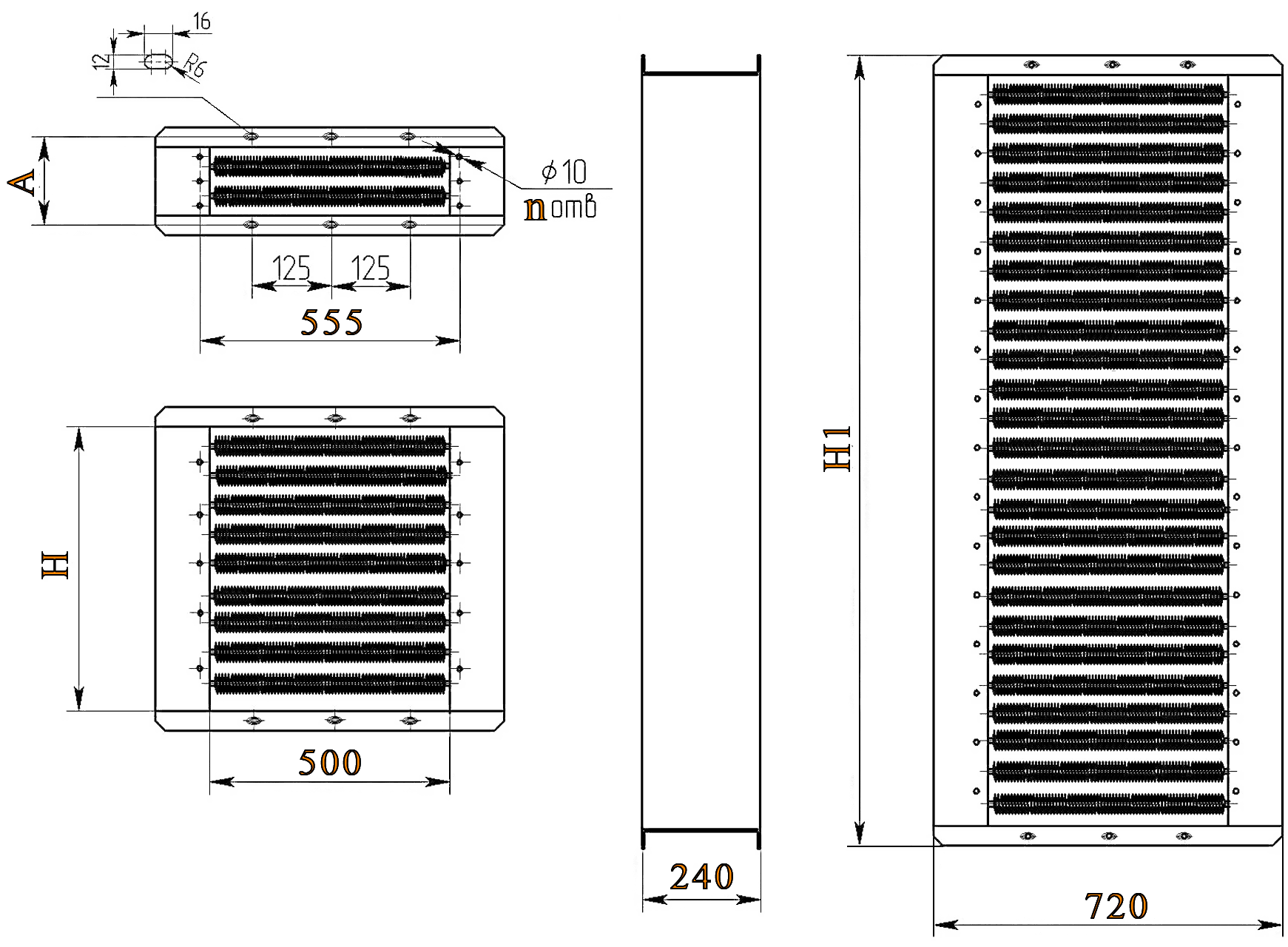

Габаритные размеры электрокалориферов СФО
Электрические калориферы СФО подразделяются на семь типоразмеров. Геометрия и габаритные размеры корпусов электрокалориферов серии СФО стандартизированы для упрощения их интеграции в прямоугольные каналы промышленных вентиляционных систем. Линейка спроектирована по модульному принципу, что позволяет сохранять преемственность монтажных узлов при изменении мощности оборудования. Все модели имеют одинаковую ширину - 720 мм и глубину - 240 мм. Высота обогревателей варьируется от 230 до 1615 мм.
| Модель электрокалорифера | СФО-16 | СФО-25 | СФО-40 | СФО-60 | СФО-100 | СФО-160 | СФО-250 | |
|---|---|---|---|---|---|---|---|---|
| Установленная мощность, кВт | 15 | 22.5 | 45 | 67.5 | 90 | 157.5 | 247.5 | |
| Число электрических секций | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Мощность одной секции, кВт | 7.5 | 7.5 | 15 | 22.5 | 30 | 57.5 | 82.5 | |
| Количество ТЭНов | 6 | 9 | 18 | 27 | 36 | 63 | 99 | |
| Производительность по воздуху, м³/ч, не менее | 1800 | 1700 | 2000 | 3000 | 4000 | 6000 | 9000 | |
| Напряжение питающей сети, В | 380 | |||||||
| Частота питающей сети, Гц | 50 | |||||||
| Напряжение на нагревателе, В | 220 | |||||||
| Схема соединений нагревателей в секции | Y | |||||||
| Номинальная мощность одного нагревателя, кВт | 2.5 | |||||||
| Тип ТЭНов | оребренные | |||||||
| Масса нагревательного блока, кг | 8 | 11 | 18 | 25 | 32 | 54 | 82 | |
| Габаритные и присоединительные размеры, мм | H | 145 | 175 | 310 | 445 | 580 | 985 | 1530 |
| A | 205 | 235 | 370 | 505 | 640 | 1045 | 1590 | |
| H1 | 230 | 260 | 395 | 530 | 665 | 1070 | 1615 | |
| n | - | 4 | 6 | 8 | 8 | 12 | 20 | |
Базовые инженерные стандарты линейки СФО
- ⚙️ Фланцевое присоединение: Входные и выходные сечения воздухонагревателей оснащены интегрированными монтажными фланцами. Размеры и шаг отверстий фланцев полностью соответствуют общепринятым стандартам присоединительных размеров промышленного канального оборудования.
- ⚙️ Коммутационные зоны (Выносные короба): С боковых сторон корпуса предусмотрены выступающие кабельные короба глубиной 100 мм. Пространство этих коробов специально рассчитано для безопасного размещения выводов ТЭНов, монтажных шин и подключения подводящих силовых линий. Наличие этих отсеков увеличивает габаритную ширину установки, но гарантирует надежную защиту электрической части. При проектировании трассировки кабельных лотков важно учитывать габаритный вылет боковых коробов для обеспечения свободного доступа сервисного персонала к клеммным зажимам.
- ⚙️ Энергетическая схема: Питание осуществляется от трехфазной сети переменного тока 380 В (50 Гц). Внутреннее соединение нагревателей выполнено по схеме «звезда» с выводом изолированной нейтрали, что обеспечивает симметричную нагрузку на питающую сеть предприятия.
- ⚙️ Ступенчатое регулирование: Архитектура внутренних подключений поддерживает разделение общей мощности на независимые распределительные секции. Это позволяет организовать пошаговый запуск и плавное управление нагревом без пиковых токовых бросков в сети.
Структура условного обозначения электрокалориферов СФО производства ООО «Т.С.Т.». Электрокалорифер СФО - Р/ 1Т-И2 УХЛ4 (ТУ 3442-004-55613706-02): СФО - секция фронтальная оребренная; Р - номинальная мощность, кВт; 1 - температура, сотни °С; Т - трубчатые электронагреватели; И2 - порядковый номер исполнения; УХЛ4 - климатическое исполнение и категория размещения.
