Агрегаты отопительные паровые СТД-300

Производство и назначение агрегатов СТД-300 паровых

Воздушно-отопительные паровые агрегаты СТД-300 и СТД-300 ХЛ производства ООО Т.С.Т. предназначены для нагрева и поддержания заданной температуры воздуха во внутренних помещениях зданий промышленного, сельскохозяйственного и бытового назначения. Высокая производительность по воздуху 25000 метров кубических в час и тепловая мощность от 300 до 400 кВт определяет их приоритетное размещение на значительных по площади объектах. В практике эксплуатации СТД-300 ХЛ можно отметить, применение агрегатов для охлаждения рабочих жидкостей в технологических циклах, аэродинамического разогрева и сушки материалов.

Производство паровых отопительных агрегатов серии СТД-300 осуществляется согласно ТУ 4864-003-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого комплектуемого воздухонагревателя на герметичность и прочность.

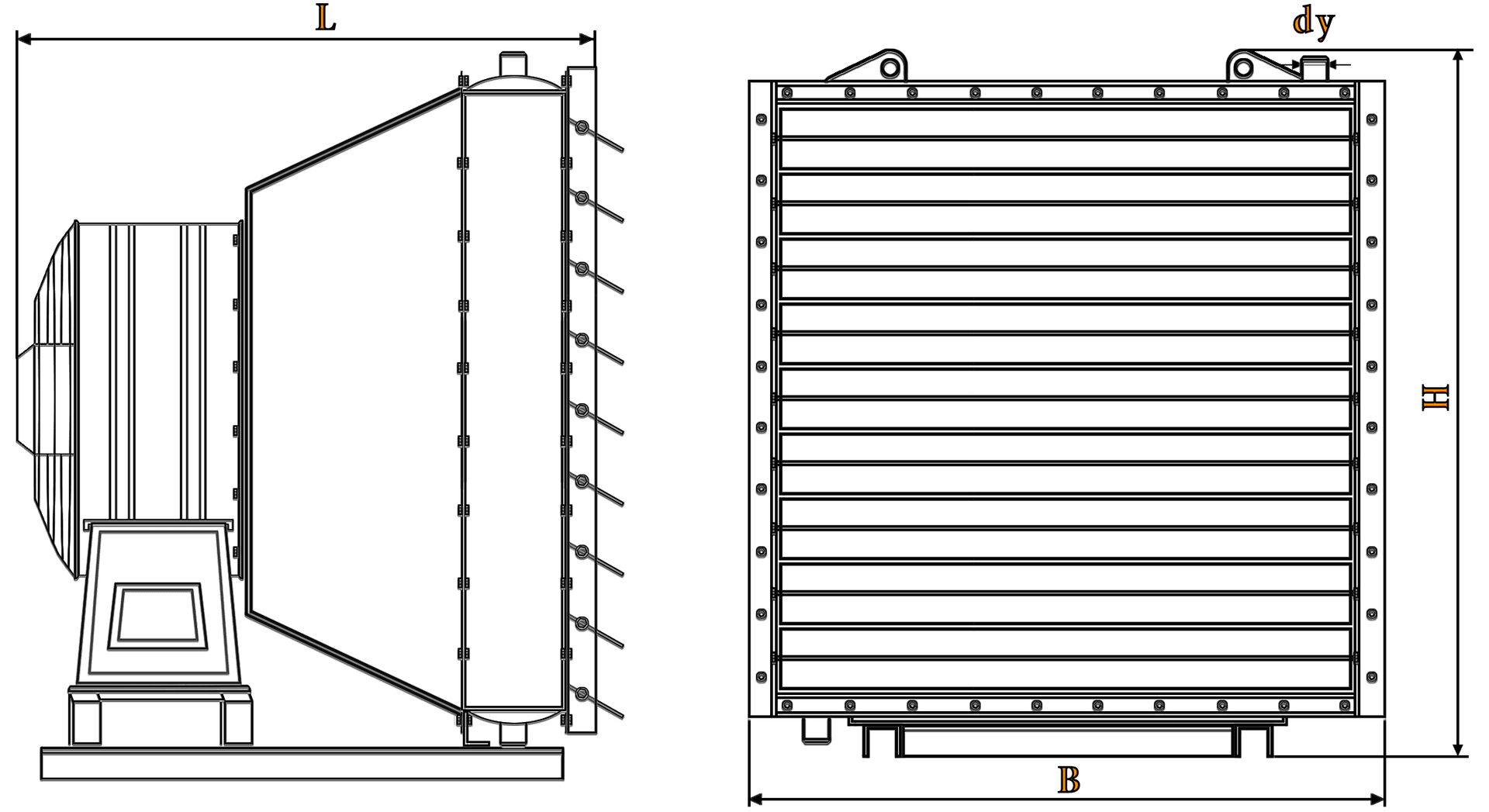

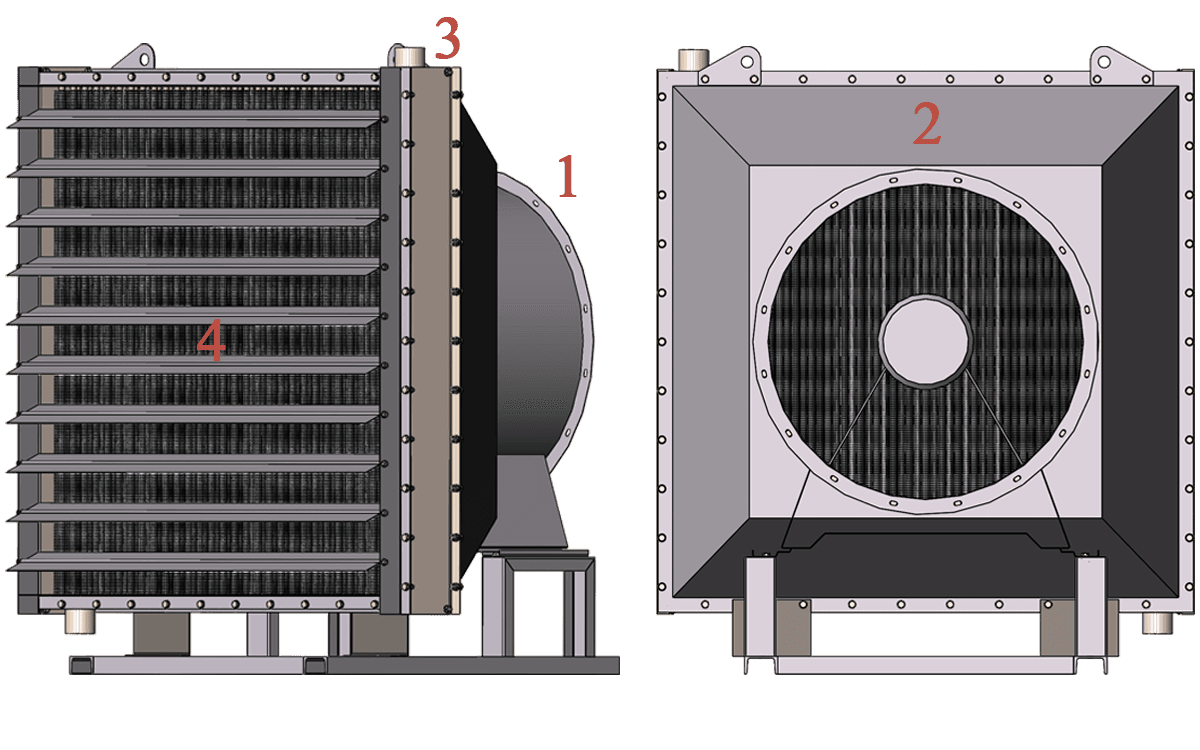

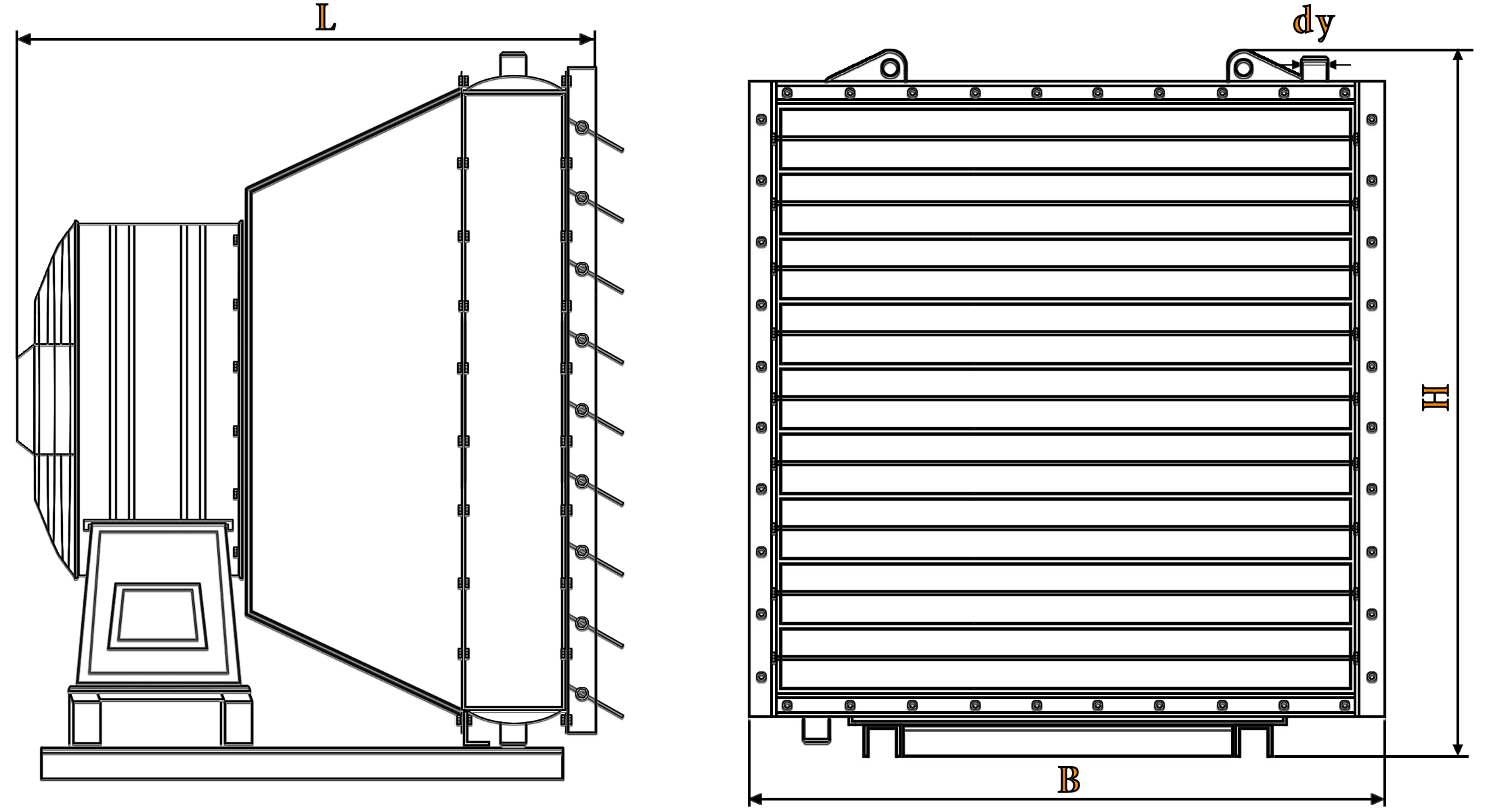

Конструкция парового агрегата СТД-300

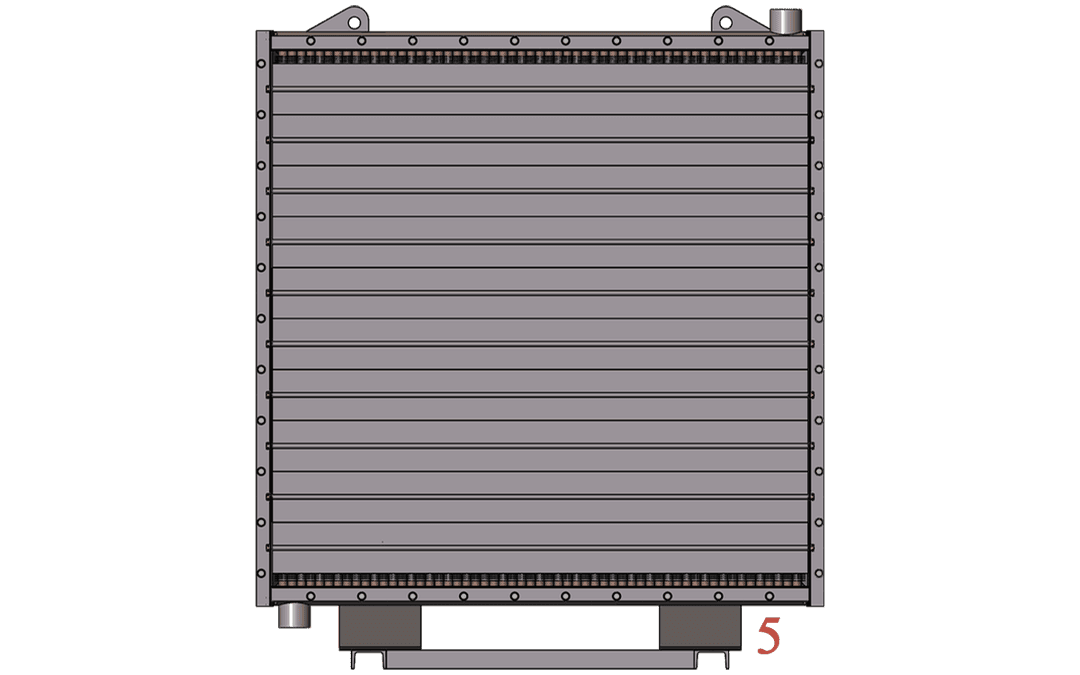

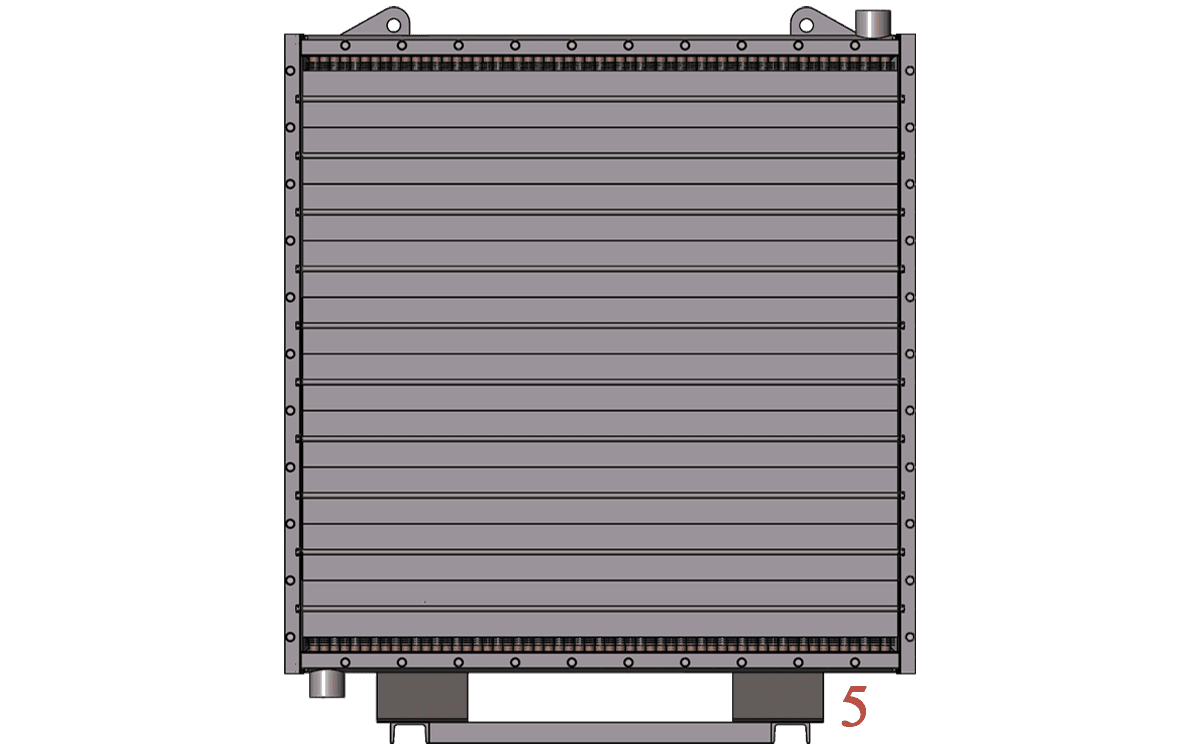

Комплектуемые к агрегатам одноходовые биметаллические калориферы устанавливаются c вертикальным расположением нагревательных элементов, патрубки для подсоединения пара и отвода конденсата располагаются вверху и внизу. Стандартные СТД-300 изготавливаются с калорифером КПСк, теплоотдающие элементы выполнены из электросварных или бесшовных трубок диаметром 16х1.5 мм. Отопительные агрегаты СТД-300 ХЛ, более адаптивные модели для работы в тяжелых эксплуатационных условиях, выпускаются на базе калорифера КП с несущими трубками диаметром 22 мм.

Принцип работы паровых агрегатов СТД-300

Принцип работы парового рециркуляционно-отопительного агрегата СТД-300 основан на передаче тепловой энергии от первичного теплоносителя, имеющего более высокую температуру, нагреваемой среде с меньшей температурой. Первичным теплоносителем выступает пар, поступающий в комплектуемый к агрегату калорифер от автономного источника или внешней тепловой сети. Вторичным теплоносителем – воздух, забираемый установленным вентилятором из помещения и проходящий через сечение парового калорифера.

Взаимодействуя с оребренной поверхностью теплоотдающих элементов, по которым проходит пар, воздух нагревается и целенаправленным потоком подается в обслуживаемую рабочую зону. С помощью жалюзи горячая воздушная струя фиксируется в нужном направлении. Отдав избыток теплоты и охладившись до температуры помещения, воздушный поток смешивается с окружающим воздухом и возвращается для повторного нагревания.

Подбор и установка паровых агрегатов СТД-300

Для эффективного использования паровых отопительных агрегатов их суммарная тепловая мощность должна соответствовать тепловым потерям обслуживаемого помещения с прибавкой повышающего коэффициента от 10 до 25 процентов. Предпочтительной схемой организации воздушного отопления является подача агрегатами горячего воздуха сверху вниз непосредственно в рабочую зону наклонными струями под углом 35 градусов. Этим способом обеспечивается максимальная дальнобойность нагретого потока и его устойчивость в нижней части помещения. Вторая схема - подача горизонтальными струями выше рабочей зоны предполагает собой нагрев обслуживаемого участка формирующимся обратным потоком.
