Отопительные агрегаты АВО ХЛ
Производство и назначение агрегатов АВО ХЛ
Агрегаты АВО ХЛ предназначены для воздушного отопления помещений в зданиях различного назначения, поддержания оптимального микроклимата животноводческих и птицеводческих комплексов, создания технологического тепла для сушки изделий и материалов, подогрева воздуха для обслуживания промышленного оборудования, производственных установок и линий.
Производство отопительных агрегатов серии АВО ХЛ осуществляется согласно ТУ 4864-003-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого комплектуемого воздухоподогревателя на герметичность и прочность.
Конструкция агрегата АВО ХЛ

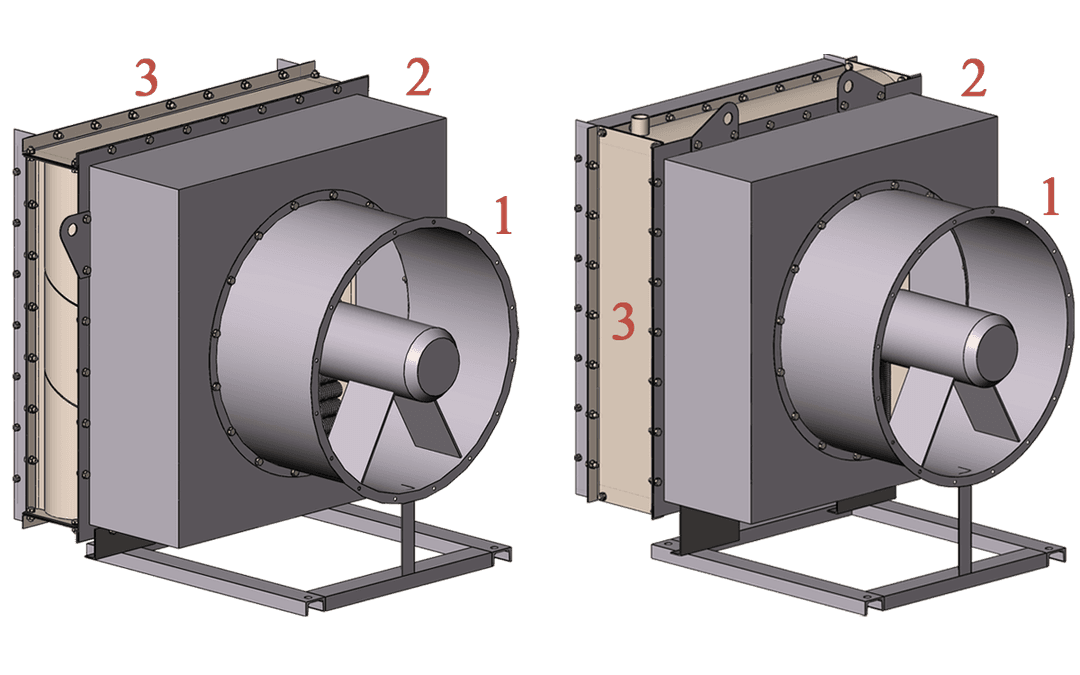

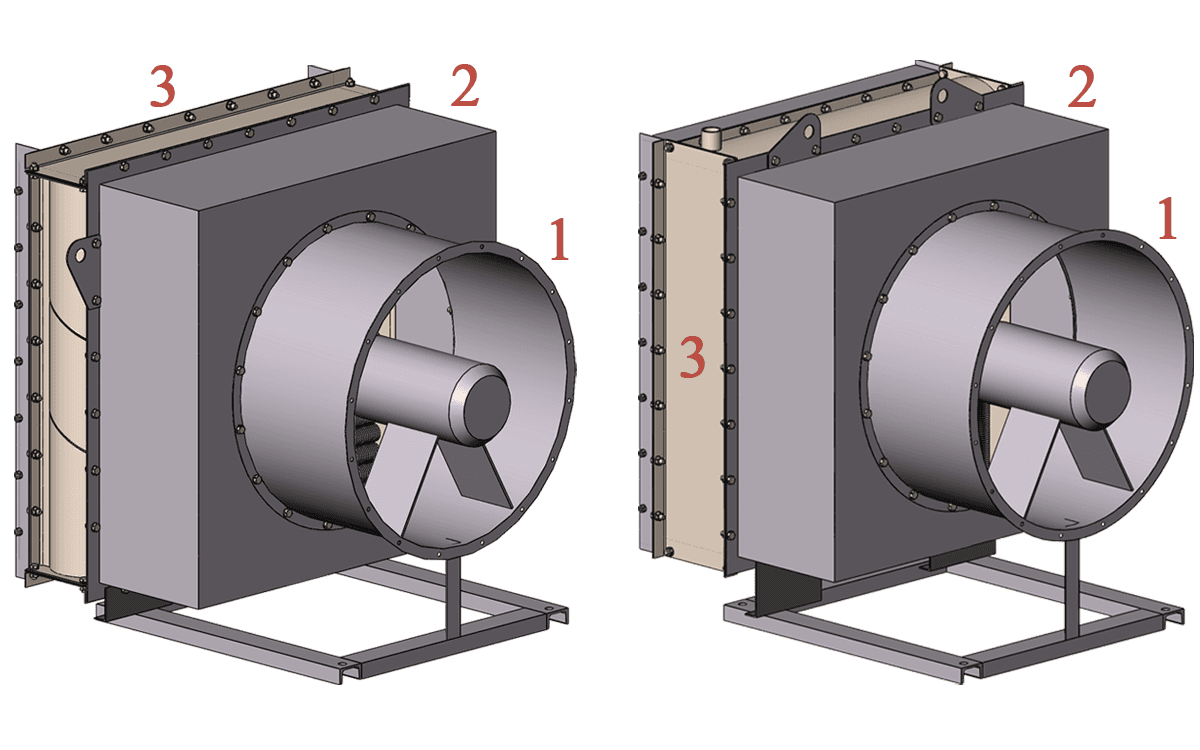

Воздушно-отопительный агрегат АВО ХЛ состоит из следующих основных частей:
- • осевого вентилятора ВО-06-300 (1), служащего для подачи воздуха в агрегат;
- • диффузора (2) или переходника между вентилятором и калорифером;
- • теплообменного модуля ТВВ или КП (3), используемого для подогрева нагнетаемого воздуха;

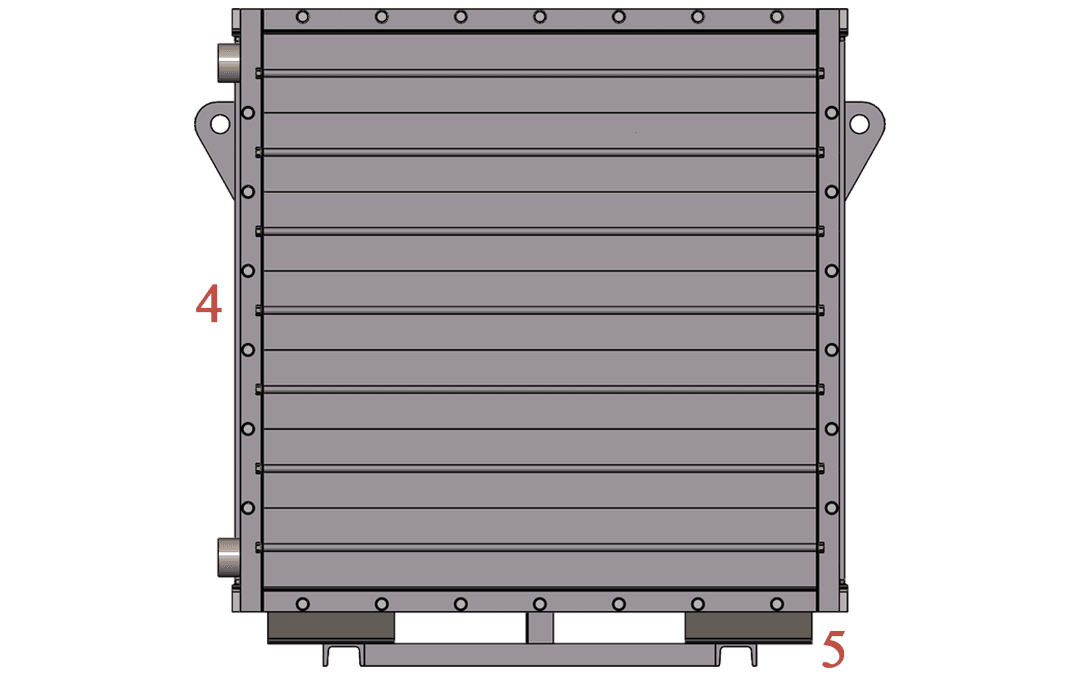

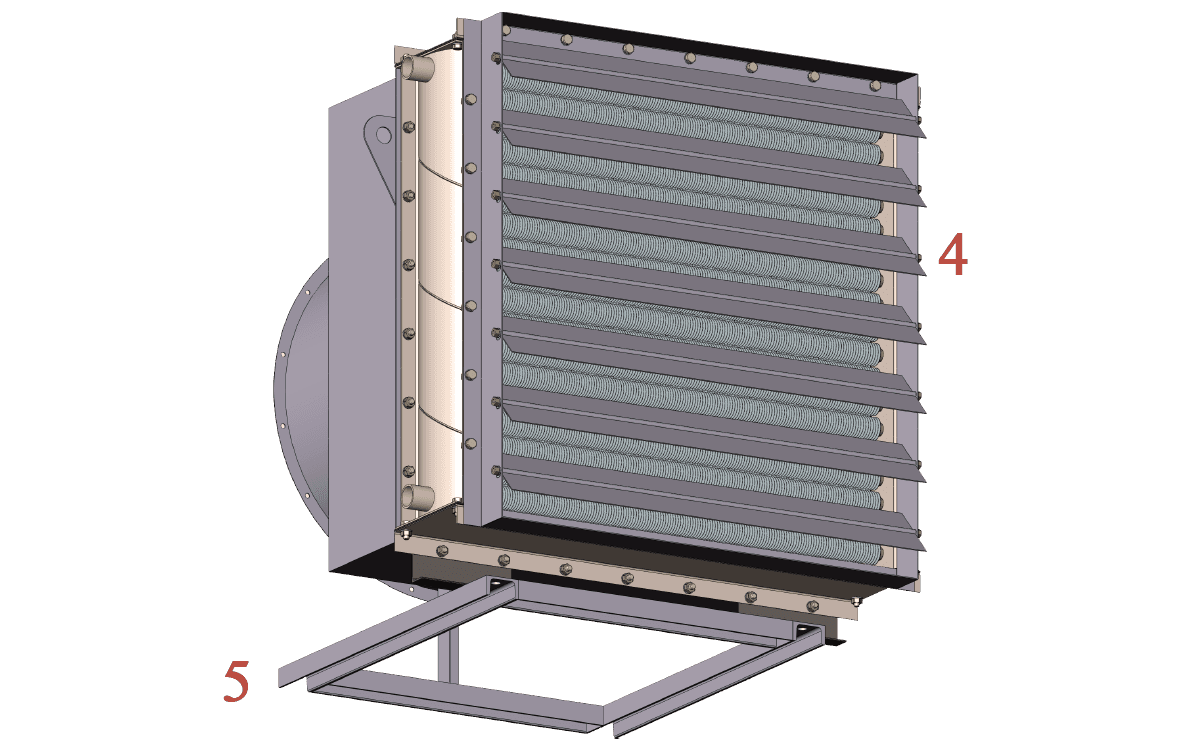

- • поворотных жалюзи (4), установленных для изменения направления и распределения воздушного потока;
- • общей сварной рамы (5), предназначенной для установки агрегата в рабочем положении.
В зависимости от используемого теплоносителя агрегаты АВО ХЛ комплектуются водяным ТВВ или паровым КП калорифером. Применение в этих воздухонагревателях теплопередающих трубок диаметром 22 мм предоставляет ряд преимуществ: меньшее гидравлическое сопротивление, более длительный срок службы и сохранение высоких теплотехнических характеристик, возможность работы с загрязненным теплоносителем и воздухом при низкой отрицательной температуре. Увеличенный шаг оребрения внешней поверхности биметаллических элементов способствует снижению интенсивности забивания межреберного и межтрубного пространства пылью и грязью.
Принцип работы агрегатов АВО ХЛ
Принцип работы воздушно-отопительного агрегата АВО ХЛ основан на передаче тепловой энергии от первичного теплоносителя, имеющего более высокую температуру, нагреваемой среде с меньшей температурой. Первичным теплоносителем может выступать горячая вода или сухой насыщенный пар, поступающие в комплектуемый к агрегату калорифер от автономного источника или внешней тепловой сети. Вторичным теплоносителем – воздух, забираемый установленным вентилятором из помещения и проходящий через сечение калорифера.
Взаимодействуя с оребренной поверхностью теплоотдающих элементов, по которым проходит вода или пар, воздух нагревается и целенаправленным потоком подается в обслуживаемую рабочую зону. С помощью жалюзи горячая воздушная струя фиксируется в нужном направлении. Отдав избыток теплоты и охладившись до температуры помещения, воздушный поток смешивается с окружающим воздухом и возвращается для повторного нагревания.
Подбор агрегатов АВО ХЛ
Подбор отопительных агрегатов АВО ХЛ под конкретную задачу, будь то воздушное отопление помещения или технологический нагрев для обработки промышленных и сушки сельскохозяйственных материалов, осуществляется с учетом их аэродинамических и теплотехнических показателей. Диапазон производительности по воздуху агрегатов АВО ХЛ варьируется от 2800 до 10500 кубических метров в час, температура воздушного потока – от 20 до 140 градусов. Агрегаты могут комплектоваться двумя последовательно установленными калориферами, изготавливаться с осевым вентилятором во взрывозащищенном исполнении.
Технические характеристики АВО ХЛ
Воздушно-отопительные агрегаты серии АВО ХЛ изготавливаются в двух вариантах: на базе водяного ТВВ4 и парового КП4 калорифера с теплообменными электросварными или бесшовными трубками диаметром 22х1.5 мм и алюминиевого спирально-накатного оребрения номинальным диаметром 41 мм.
Технические характеристики АВО ХЛ водяных
Агрегаты АВО ХЛ водяные в комплектации с многоходовым четырехрядным калорифером ТВВ выпускаются трех типоразмеров с тепловой мощностью от 50 до 166 кВт.

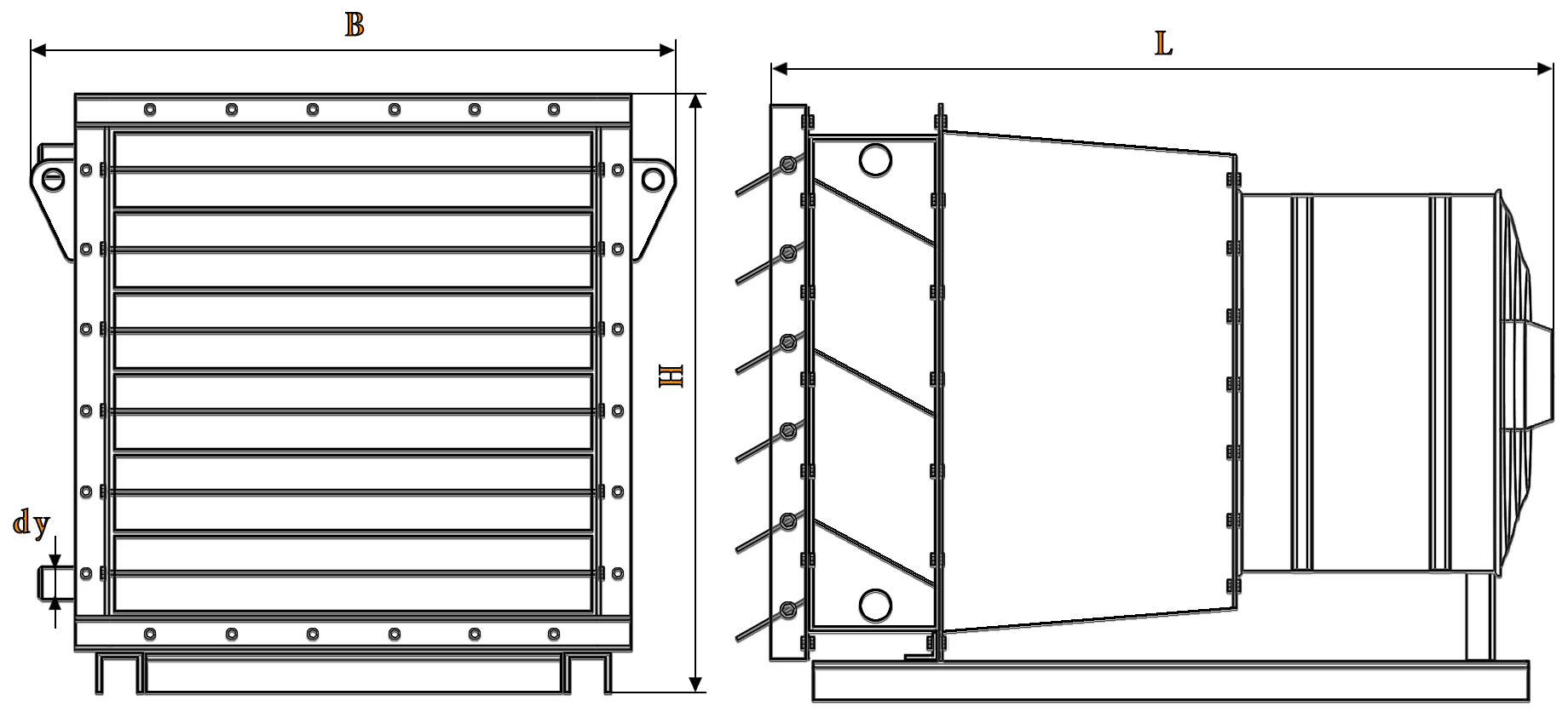

| Наименование агрегата | Комплектуемый вентилятор | Производительность по воздуху, м3/ч | Производительность по теплу, кВт | Габариты, мм (длина - ширина - высота) | Масса, кг |
|---|---|---|---|---|---|
| АВО 3-55-01 (ТВВ4) | ВО-06-300-4 (0.25 кВт / 1500 об. мин.) | 2800 | 49 | 840 х 710 х 620 | 91 |
| АВО 4-95-01 (ТВВ4) | ВО-06-300-5 (0.37 кВт / 1500 об. мин.) | 5000 | 92 | 865 х 920 х 830 | 144 |
| АВО 7-165-01 (ТВВ4) | ВО-06-300-6.3 (1.1 кВт / 1500 об. мин.) | 10500 | 170 | 1025 х 1050 х 1000 | 194 |
Технические характеристики АВО ХЛ паровых
Агрегаты АВО ХЛ паровые в комплектации с одноходовым четырехрядным калорифером ТВВ выпускаются трех типоразмеров с тепловой мощностью от 49 до 170 кВт.

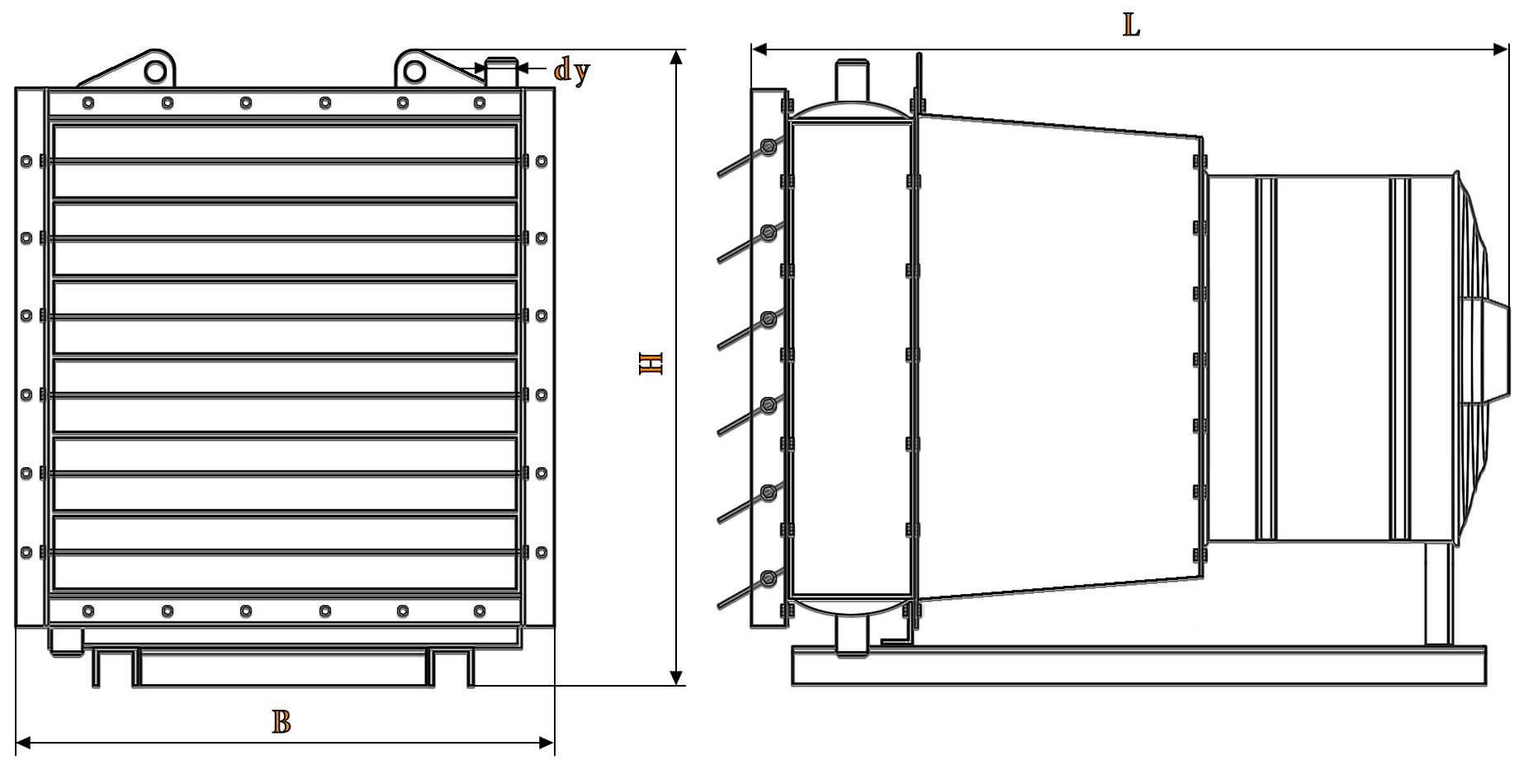

| Наименование агрегата | Комплектуемый вентилятор | Производительность по воздуху, м3/ч | Производительность по теплу, кВт | Габариты, мм (длина - ширина - высота) | Масса, кг |
|---|---|---|---|---|---|
| АВО 3-55-01 (КП4) | ВО-06-300-4 (0.25 кВт / 1500 об. мин.) | 2800 | 50 | 840 х 575 х 790 | 91 |
| АВО 4-95-01 (КП4) | ВО-06-300-5 (0.37 кВт / 1500 об. мин.) | 5000 | 91 | 865 х 785 х 1000 | 144 |
| АВО 7-165-01 (КП4) | ВО-06-300-6.3 (1.1 кВт / 1500 об. мин.) | 10500 | 166 | 1025 х 920 х 1135 | 194 |
Структура условного обозначения агрегатов АВО ХЛ производства ООО «Т.С.Т.». Агрегат АВО 7-165-01 КП4 ХЛ (ТУ 4864-003-55613706-02): АВО – агрегат воздушно-отопительный; 7 – типоразмер агрегата; 165 – номинальная тепловая мощность; 01 - конструктивное исполнение; КП4 – модель комплектуемого парового или водяного калорифера; ХЛ - климатическое исполнение.
