Агрегаты отопительные водяные СТД-300
Производство и назначение агрегатов СТД-300 водяных
Воздушно-отопительные водяные агрегаты СТД-300 и СТД-300 ХЛ производства ООО Т.С.Т. предназначены для нагрева и поддержания заданной температуры воздуха во внутренних помещениях зданий промышленного, сельскохозяйственного и бытового назначения. Высокая производительность по воздуху 25000 метров кубических в час и тепловая мощность от 300 до 400 кВт определяет их приоритетное размещение на значительных по площади объектах. В практике эксплуатации СТД-300 ХЛ можно отметить, применение агрегатов в технологических процессах охлаждения жидкостей, сушки различных материалов.
Производство водяных отопительных агрегатов серии СТД-300 осуществляется согласно ТУ 4864-003-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого комплектуемого воздухонагревателя на герметичность и прочность.

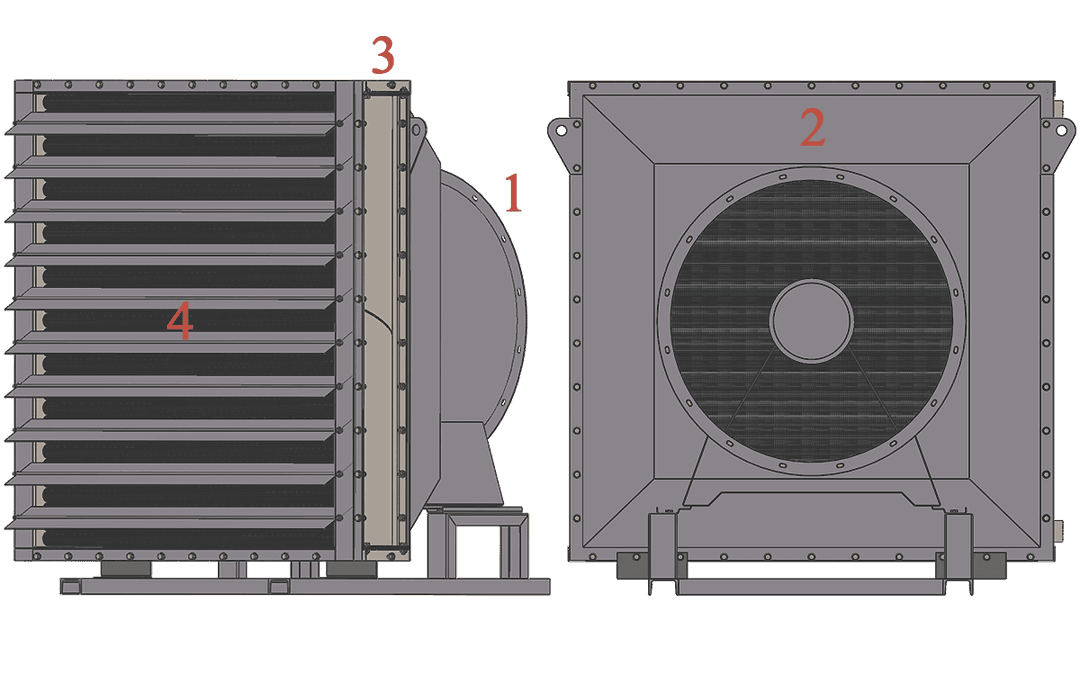

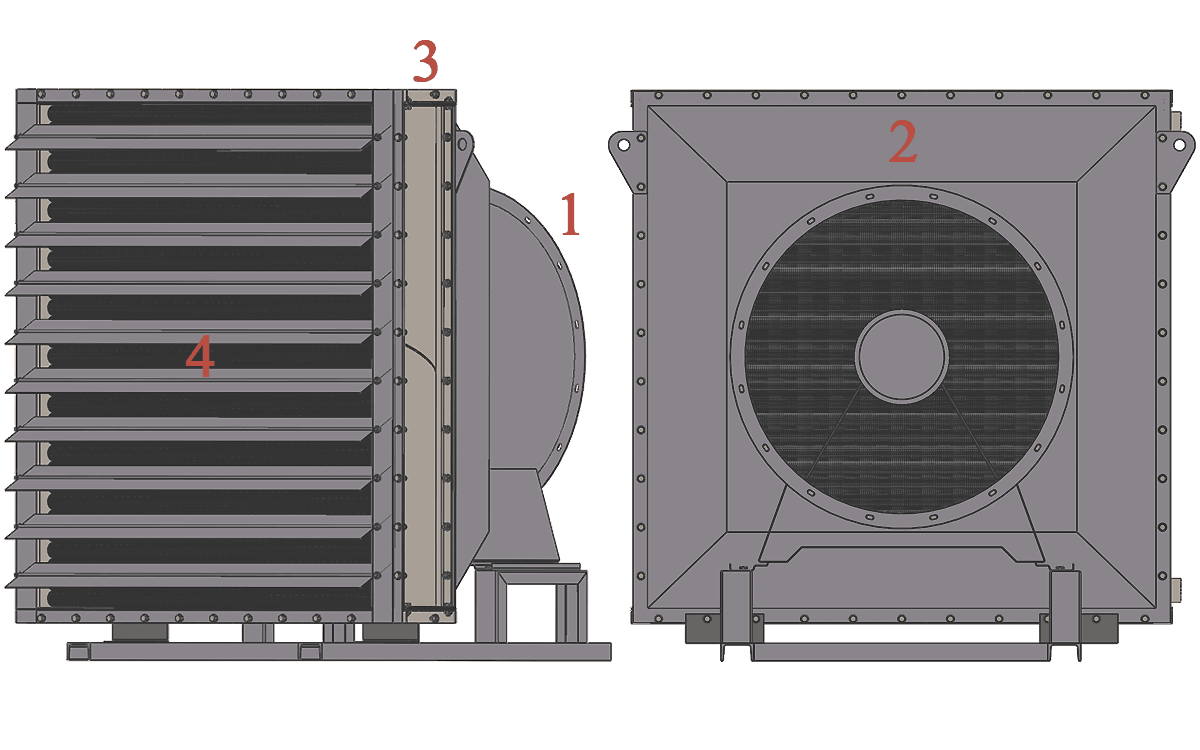

Конструкция водяного агрегата СТД-300
- • осевого вентилятора ВО-06-300-8 (1), служащего для подачи воздуха в агрегат;
- • воздушного диффузора (2) между вентилятором и калорифером;
- • калорифера водяного типа КСк или ТВВ (3) для подогрева нагнетаемого воздуха;
- • поворотных жалюзи (4), используемых для изменения направления и распределения воздушного потока в горизонтальной плоскости;

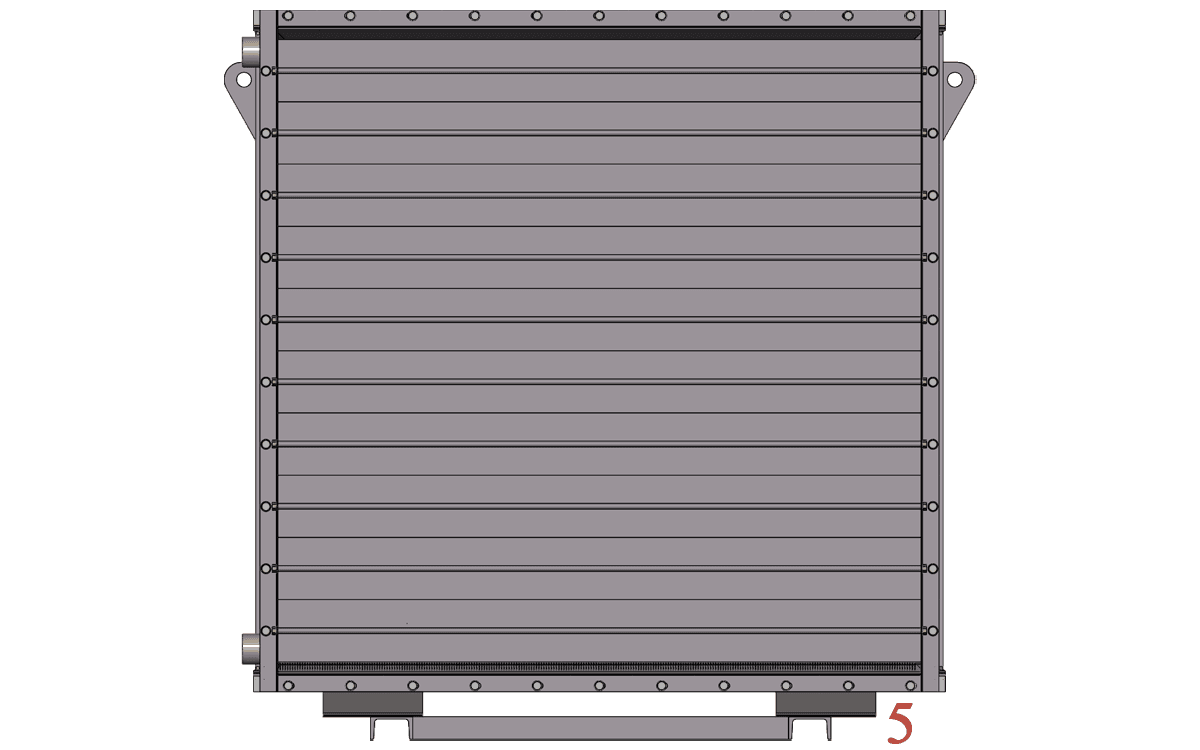

- • общей сварной рамы (5), предназначенной для установки агрегата в рабочем положении.
Комплектуемые к агрегатам многоходовые биметаллические калориферы устанавливаются c горизонтальным расположением нагревательных элементов, патрубки для подсоединения теплоносителя располагаются сбоку. Стандартные СТД-300 изготавливаются с калорифером КСк, теплоотдающие элементы выполнены из электросварных или бесшовных трубок диаметром 16х1.5 мм. Отопительные агрегаты СТД-300 ХЛ, более адаптивные модели для работы в тяжелых эксплуатационных условиях, выпускаются на базе калорифера ТВВ с несущими трубками диаметром 22 мм.
Принцип работы водяных агрегатов СТД-300
Принцип работы водяного рециркуляционно-отопительного агрегата СТД-300 основан на передаче тепловой энергии от первичного теплоносителя, имеющего более высокую температуру, нагреваемой среде с меньшей температурой. Первичным теплоносителем выступает горячая вода, поступающая в комплектуемый к агрегату калорифер от автономного источника или внешней тепловой сети. Вторичным теплоносителем – воздух, забираемый установленным вентилятором из помещения и проходящий через сечение водяного калорифера.
Взаимодействуя с оребренной поверхностью теплоотдающих элементов, по которым циркулирует горячая вода, воздух нагревается и целенаправленным потоком подается в обслуживаемую рабочую зону. С помощью жалюзи горячая воздушная струя фиксируется в нужном направлении. Отдав избыток теплоты и охладившись до температуры помещения, воздушный поток смешивается с окружающим воздухом и возвращается для повторного нагревания.
Подбор и установка водяных агрегатов СТД-300
Для эффективного использования водяных отопительных агрегатов их суммарная тепловая мощность должна соответствовать тепловым потерям обслуживаемого помещения с прибавкой повышающего коэффициента от 10 до 25 процентов. Предпочтительной схемой организации воздушного отопления является подача агрегатами горячего воздуха сверху вниз непосредственно в рабочую зону наклонными струями под углом 35 градусов. Этим способом обеспечивается максимальная дальнобойность нагретого потока и его устойчивость в нижней части помещения. Вторая схема - подача горизонтальными струями выше рабочей зоны предполагает собой нагрев обслуживаемого участка формирующимся обратным потоком.
- - для постоянного подогрева всего объема производственного помещения, где равномерность температуры достигается интенсивным перемешиванием и высокой оборачиваемостью воздуха;
- - в качестве зонального подогревателя непосредственно отдельных рабочих зон без охвата остальной площади здания;
- - в целях поддержания минимально допустимой температуры в нерабочее время;
- - для быстрого прогрева охлажденного помещения до нормируемой температуры перед началом рабочего дня.
Технические характеристики водяных агрегатов СТД-300
Воздушно-отопительные водяные агрегаты серии СТД-300 и СТД-300 ХЛ изготавливаются в двух вариантах – с трехрядным и четырехрядным калорифером КСк или ТВВ.

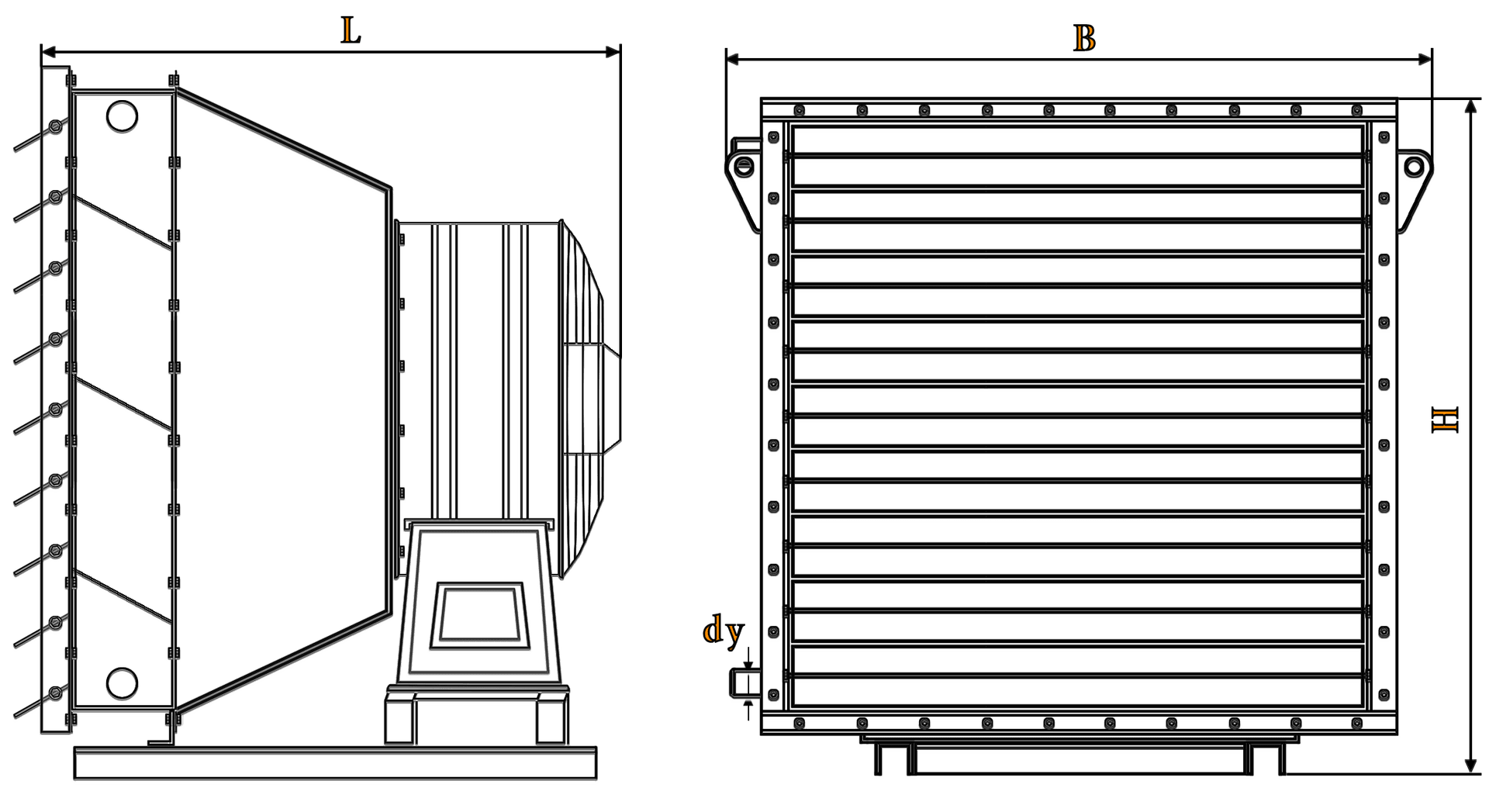

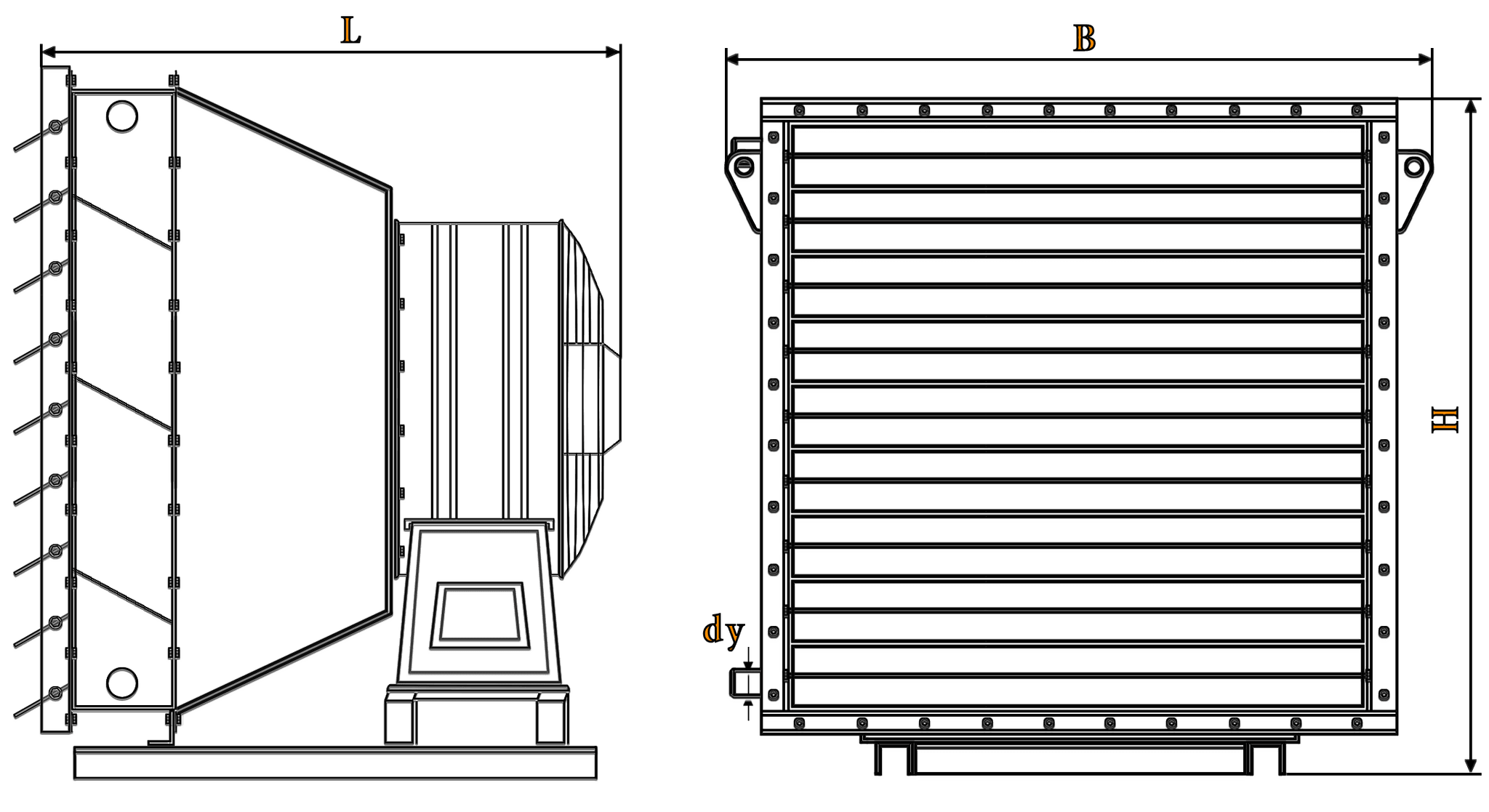

| Наименование агрегата | Производительность | Габаритные размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|
| по воздуху, м³/ч | по теплу, кВт | L | B | H | ||
| СТД-300 (КСк3) | 25000 | 326 | 1100 | 1520 | 1475 | 315 |
| СТД-300 (КСк4) | 385 | 360 | ||||
| СТД-300 (ТВВ3) | 345 | 1090 | 375 | |||
| СТД-300 (ТВВ4) | 425 | 1130 | 445 | |||
Структура условного обозначения водяных агрегатов серии СТД-300 ХЛ производства ООО «Т.С.Т.». Агрегат СТД-300 ХЛ ТВВ4 (ТУ 4864-003-55613706-02): СТД – наименование агрегата; 300 – номинальная тепловая мощность; ХЛ - климатическое исполнение; ТВВ4 – модель и рядность комплектуемого водяного воздухонагревателя.
