Агрегат СТД 300 ХЛ водяной
Агрегат СТД-300 ХЛ в3
Характеристики: 25000 м3/ч;
345 кВт
176 399 руб. с НДС

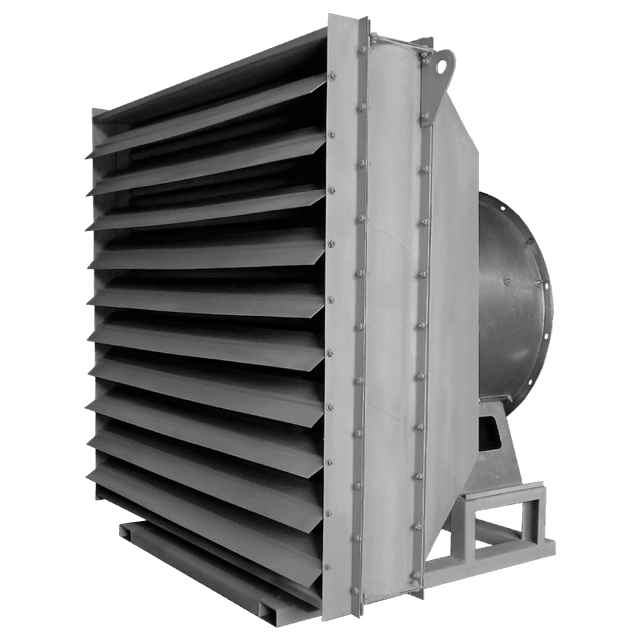

Воздушно-отопительный агрегат СТД-300 ХЛ в3.
ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера ТВВ3:
- - электросварные прямошовные трубки 22х1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22х1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Агрегаты СТД-300 водяные
Агрегаты АВО ХЛ водяные
Агрегат СТД-300 ХЛ в4
Характеристики: 25000 м3/ч;
425 кВт
200 495 руб. с НДС
Воздушно-отопительный агрегат СТД-300 ХЛ в4.
ТУ 4864-003-55613706-02
Теплоотдающие элементы водяного калорифера ТВВ4:
- - электросварные прямошовные трубки 22х1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22х1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Агрегаты СТД-300 паровые
Агрегаты АВО ХЛ паровые
Технические характеристики агрегата СТД-300 ХЛ в
| Наименование агрегата СТД-300 ХЛ в | |
|---|---|
| СТД-300 ХЛ в3 | СТД-300 ХЛ в4 |
| Производительность по воздуху, м3/час | |
| 25000 | 25000 |
| Тепловая мощность агрегата, кВт | |
| 345 | 425 |
| Установленный вентилятор | |
| ВО 6-300-8 | ВО 6-300-8 |
| Двигатель, кВт/об. мин. | |
| 3.0/1500 | 3.0/1500 |
| Масса отопительного агрегата, кг | |
| 375 | 445 |
| Установленный водяной калорифер | ||
|---|---|---|
| ТВВ3 СТД-300 | ТВВ4 СТД-300 | |
| Объем комплектуемого калорифера, л | ||
| 42.3 | 56.6 | |
| Площадь поверхности теплообмена, м2 | ||
| 66.5 | 86.6 | |
| Диаметр патрубков, Ду мм | ||
| 65 | 65 | |
| Расход теплоносителя min-max, м3/час | ||
| 3.5-14.9 | 4.3-17.6 | |
| Гидравлическое сопротивление min- max, кПа | ||
| 2.2-35.0 | 2.0-29.5 | |
Таблица расчета и подбора водяного агрегата СТД-300 ХЛ
Ниже представлены расчетные данные воздушно-отопительного агрегата СТД-300 ХЛ (на базе трех и четырех рядного многоходового водяного калорифера ТВВ) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.
| График теплоносителя, °С | 140/70 | |||||||||||
| Производительность по воздуху, м³/ч | 24000 | |||||||||||
| Модель отопительного агрегата | СТД-300 (ТВВ3) ХЛ | СТД-300 (ТВВ4) ХЛ | ||||||||||
| Температура входящего воздуха, °С | -20 | -15 | -10 | -5 | 0 | +5 | -20 | -15 | -10 | -5 | 0 | +5 |
| Температура выходящего воздуха, °С | 25 | 28 | 31 | 34 | 37 | 41 | 35 | 38 | 41 | 43 | 46 | 49 |
| Расход теплоносителя, м³/ч | 4.8 | 4.5 | 4.3 | 4.0 | 3.8 | 3.5 | 5.9 | 5.6 | 5.2 | 4.9 | 4.6 | 4.3 |
| Гидравлическое сопротивление, кПа | 4.2 | 3.7 | 3.3 | 2.8 | 2.5 | 2.2 | 3.7 | 3.3 | 3.0 | 2.6 | 2.3 | 2.0 |
| Производительность по теплу, кВт | 443 | 418 | 393 | 369 | 340 | 322 | 543 | 513 | 483 | 403 | 425 | 397 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Производительность по воздуху, м³/ч | 24000 | |||||||||||
| Модель отопительного агрегата | СТД-300 (ТВВ3) ХЛ | СТД-300 (ТВВ4) ХЛ | ||||||||||
| Температура входящего воздуха, °С | -20 | -15 | -10 | -5 | 0 | +5 | -20 | -15 | -10 | -5 | 0 | +5 |
| Температура выходящего воздуха, °С | 22 | 26 | 29 | 32 | 35 | 38 | 32 | 35 | 38 | 40 | 43 | 46 |
| Расход теплоносителя, м³/ч | 6.1 | 5.7 | 5.4 | 5.0 | 4.7 | 4.4 | 7.4 | 7.0 | 6.6 | 6.1 | 5.7 | 5.4 |
| Гидравлическое сопротивление, кПа | 6.4 | 5.6 | 4.9 | 4.4 | 3.8 | 3.3 | 5.7 | 5.0 | 4.4 | 3.8 | 3.4 | 2.9 |
| Производительность по теплу, кВт | 421 | 396 | 372 | 348 | 325 | 302 | 514 | 484 | 404 | 426 | 398 | 370 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Производительность по воздуху, м³/ч | 24000 | |||||||||||
| Модель отопительного агрегата | СТД-300 (ТВВ3) ХЛ | СТД-300 (ТВВ4) ХЛ | ||||||||||
| Температура входящего воздуха, °С | -20 | -15 | -10 | -5 | 0 | +5 | -20 | -15 | -10 | -5 | 0 | +5 |
| Температура выходящего воздуха, °С | 21 | 24 | 27 | 30 | 34 | 37 | 30 | 33 | 35 | 38 | 41 | 44 |
| Расход теплоносителя, м³/ч | 7.8 | 7.3 | 6.9 | 6.4 | 6.0 | 5.5 | 9.4 | 8.9 | 8.3 | 7.8 | 7.2 | 6.7 |
| Гидравлическое сопротивление, кПа | 10.1 | 8.9 | 7.8 | 6.8 | 5.9 | 5.0 | 8.9 | 7.8 | 6.8 | 6.0 | 5.3 | 4.5 |
| Производительность по теплу, кВт | 406 | 381 | 356 | 333 | 309 | 287 | 492 | 462 | 433 | 405 | 377 | 340 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Производительность по воздуху, м³/ч | 24000 | |||||||||||
| Модель отопительного агрегата | СТД-300 (ТВВ3) ХЛ | СТД-300 (ТВВ4) ХЛ | ||||||||||
| Температура входящего воздуха, °С | -20 | -15 | -10 | -5 | 0 | +5 | -20 | -15 | -10 | -5 | 0 | +5 |
| Температура выходящего воздуха, °С | 20 | 23 | 26 | 29 | 32 | 35 | 28 | 31 | 34 | 37 | 39 | 42 |
| Расход теплоносителя, м³/ч | 9.8 | 9.1 | 8.5 | 8.0 | 7.4 | 6.8 | 11.8 | 11.0 | 10.3 | 9.6 | 9.0 | 8.3 |
| Гидравлическое сопротивление, кПа | 15.7 | 13.7 | 11.9 | 10.4 | 8.9 | 7.6 | 13.6 | 11.9 | 10.5 | 9.1 | 7.9 | 6.8 |
| Производительность по теплу, кВт | 396 | 371 | 346 | 323 | 300 | 277 | 478 | 448 | 419 | 391 | 363 | 336 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Производительность по воздуху, м³/ч | 24000 | |||||||||||
| Модель отопительного агрегата | СТД-300 (ТВВ3) ХЛ | СТД-300 (ТВВ4) ХЛ | ||||||||||
| Температура входящего воздуха, °С | -20 | -15 | -10 | -5 | 0 | +5 | -20 | -15 | -10 | -5 | 0 | +5 |
| Температура выходящего воздуха, °С | 19 | 22 | 25 | 28 | 31 | 34 | 27 | 30 | 33 | 35 | 38 | 41 |
| Расход теплоносителя, м³/ч | 13.4 | 12.5 | 11.6 | 10.9 | 10.0 | 9.2 | 16.0 | 15.0 | 14.0 | 13.0 | 12.1 | 11.1 |
| Гидравлическое сопротивление, кПа | 29.0 | 25.6 | 21.9 | 19.0 | 16.3 | 13.8 | 24.9 | 21.7 | 18.9 | 16.3 | 14.2 | 12.0 |
| Производительность по теплу, кВт | 388 | 363 | 338 | 314 | 291 | 268 | 465 | 435 | 405 | 377 | 340 | 323 |
| График теплоносителя, °С | 95/65 | |||||||||||
| Производительность по воздуху, м³/ч | 24000 | |||||||||||
| Модель отопительного агрегата | СТД-300 (ТВВ3) ХЛ | СТД-300 (ТВВ4) ХЛ | ||||||||||
| Температура входящего воздуха, °С | -20 | -15 | -10 | -5 | 0 | +5 | -20 | -15 | -10 | -5 | 0 | +5 |
| Температура выходящего воздуха, °С | 17 | 20 | 23 | 26 | 29 | 32 | 24 | 27 | 30 | 33 | 35 | 38 |
| Расход теплоносителя, м³/ч | 12.7 | 11.9 | 11.0 | 10.2 | 9.4 | 8.6 | 15.2 | 14.1 | 13.2 | 12.3 | 11.3 | 10.4 |
| Гидравлическое сопротивление, кПа | 25.9 | 22.5 | 19.5 | 16.5 | 14.0 | 11.8 | 22.2 | 19.2 | 16.7 | 14.4 | 12.2 | 10.3 |
| Производительность по теплу, кВт | 367 | 342 | 318 | 294 | 271 | 249 | 440 | 411 | 382 | 354 | 327 | 301 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Производительность по воздуху, м³/ч | 24000 | |||||||||||
| Модель отопительного агрегата | СТД-300 (ТВВ3) ХЛ | СТД-300 (ТВВ4) ХЛ | ||||||||||
| Температура входящего воздуха, °С | -20 | -15 | -10 | -5 | 0 | +5 | -20 | -15 | -10 | -5 | 0 | +5 |
| Температура выходящего воздуха, °С | 15 | 18 | 21 | 24 | 27 | 30 | 21 | 24 | 27 | 30 | 32 | 35 |
| Расход теплоносителя, м³/ч | 14.9 | 13.7 | 12.7 | 11.7 | 10.7 | 9.8 | 17.6 | 16.4 | 15.1 | 14.0 | 12.9 | 11.7 |
| Гидравлическое сопротивление, кПа | 35.0 | 30.1 | 25.6 | 21.7 | 18.1 | 15.0 | 29.5 | 25.6 | 21.7 | 18.5 | 15.6 | 13.0 |
| Производительность по теплу, кВт | 343 | 318 | 294 | 248 | 225 | 410 | 381 | 352 | 325 | 398 | 272 | 301 |
Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.

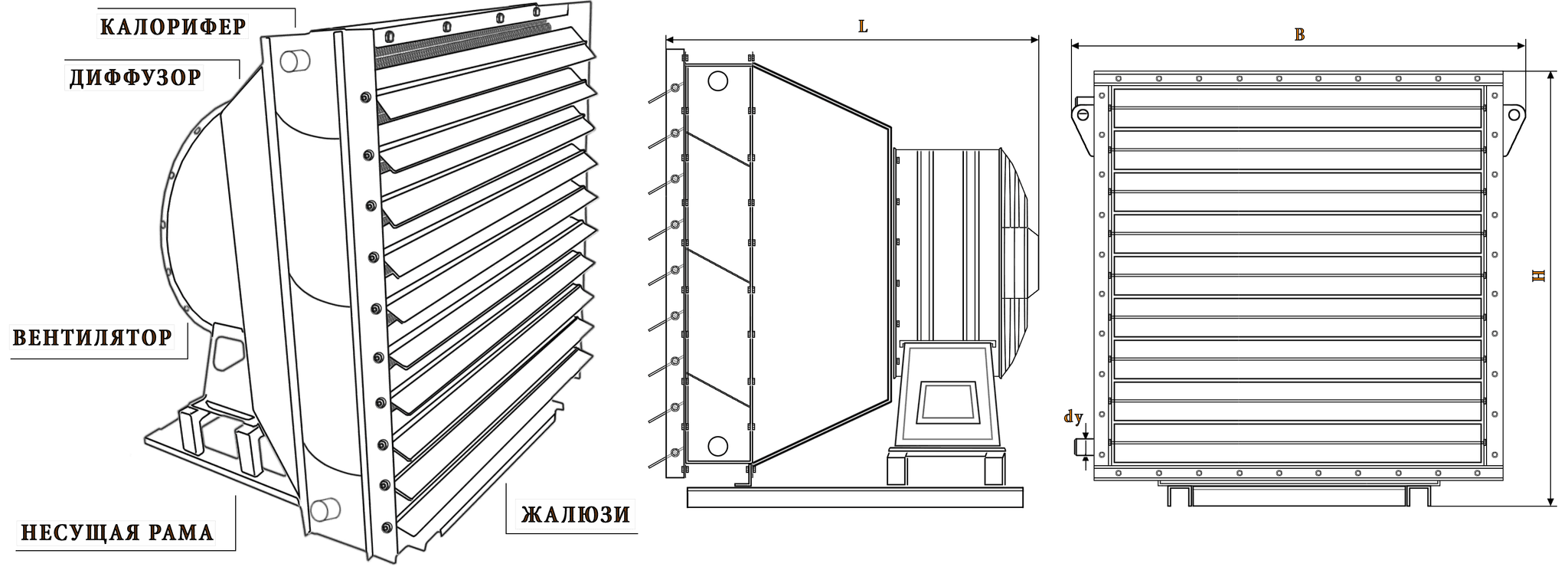

Габаритные размеры агрегатов СТД-300 ХЛ водяных
| Габаритные размеры, мм | |||
|---|---|---|---|
| Агрегат | L | B | H |
| СТД-300 (ТВВ3) | 1090 | 1520 | 1475 |
| СТД-300 (ТВВ4) | 1130 | 1520 | 1475 |
