Электрокалорифер СФО-25
Электрокалорифер СФО-25
22.5 кВт
17 976 руб. с НДС

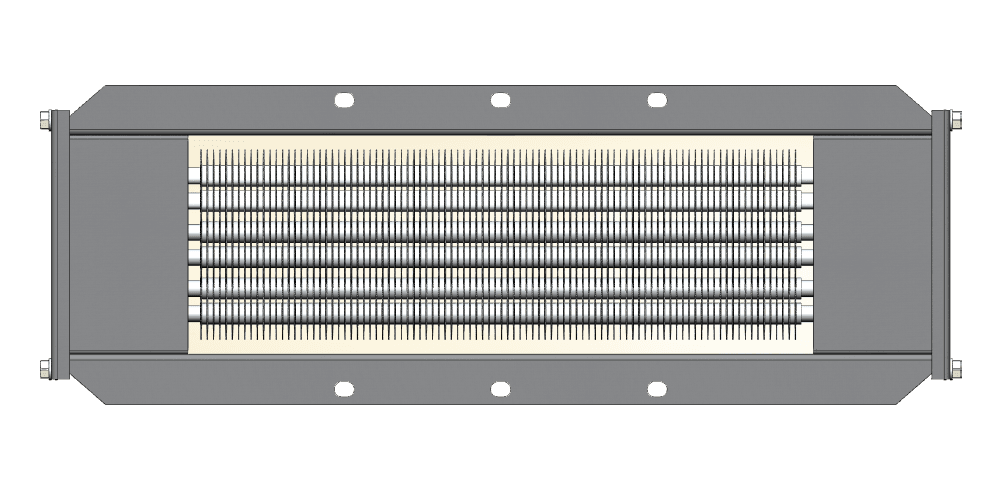

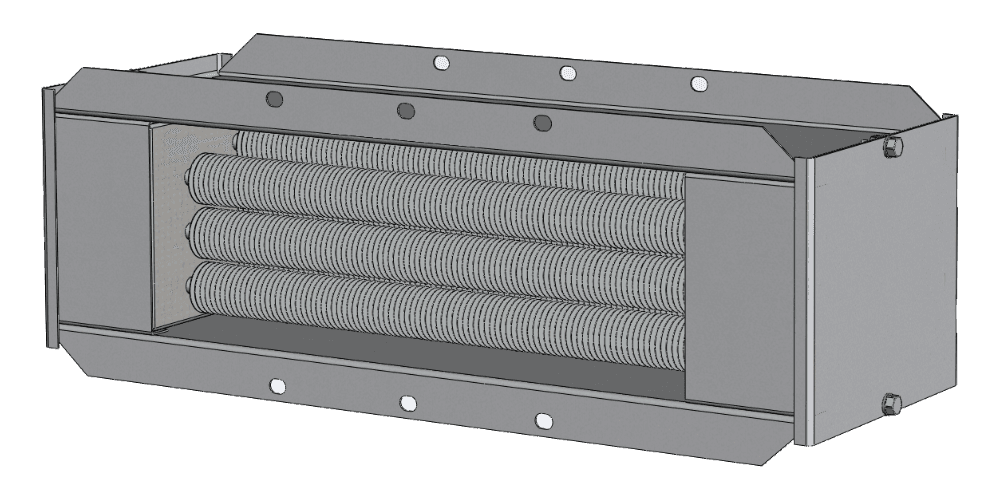

Электрокалорифер СФО-25.
ТУ 3442-004-55613706-02
Теплоотдающие элементы:
- - трубчатые электронагреватели Р-54А-13/2.5о220
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики электрокалорифера СФО-25
В таблице приведены основные технические характеристики и справочные данные по комплектующим для запуска электрокалорифера СФО-25 в работу.
| Номинальная мощность одного нагревателя, кВт | 2.5 |
| Напряжение питающей сети, В | 380 |
| Напряжение на нагревателе, В | 220 |
| Частота сети, Гц | 50 |
| Число фаз | 3 |
| Тип ТЭНов | оребренные |
| Количество электрических секций | 3 |
| Схема соединений нагревателей в секции | звезда |
| Производительность по воздуху, м3/ч, не менее | 1700 |
| Количество нагревателей, общее, шт. | 9 |
| Количество нагревателей, секция, шт. | 3 |
| Количество нагревателей, группа секции, шт. | 1 |
| Установленная мощность, общая, кВт | 22.5 |
| Установленная мощность, секция, кВт | 7.5 |
| Установленная мощность, группа секции, кВт | 2.5 |
| Расчетный ток линии электрокалорифера, А | 34 |
| Расчетный ток одной секции электрокалорифера, А | 11 |
| Расчетный ток группы секции электрокалорифера, А | 4 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 6 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 2.5 |
| Кабель на группу секции, минимальное сечение медной жилы на фазу секции, мм2 | 2.5 |
| Внешние габаритные размеры, мм | 260 х 720 х 240 |
| Масса нагревательного блока, кг | 11 |
Технический обзор эксплуатации электрокалорифера СФО-25
Электрокалорифер СФО-25 предназначен для нагрева воздуха в системах приточной вентиляции и отопления помещений малого объема площадью до 200 м2. Модель характеризуется применением девяти биметаллических ТЭНов с алюминиевым накатным оребрением, обеспечивающим эффективный теплообмен при компактных габаритах корпуса. Режимы работы СФО-25 максимально зависят от соотношения расхода прокачиваемого воздуха и дельты температур:
⚙️ 1. Режим «Первого подогрева». Расход 2 000 м3/ч.
- • Сфера применения: зональный обогрев пунктов технического обслуживания и ремонта техники, создание тепловых завес, преднагрев сверххолодного наружного воздуха перед подачей на основные водяные или паровые калориферы.
- • Параметры: Вход -45…-20°C, Выход -20…+8°C.
- • Технический анализ. При минимальном расчетном расходе установка обеспечивает наибольшую температурную дельту. Работа на полной мощности требует контроля температуры притока, так как третий ряд ТЭН функционирует в зоне максимального термического напора. Переход на режимы частичной нагрузки позволяет эксплуатировать калорифер при положительных температурах на входе без риска деградации алюминиевого оребрения.
В таблицах приведены параметры эксплуатации электрического калорифера СФО-25 на разную производительность, температуру входящего воздуха, полную или частичную мощность. Безопасные и благоприятные по технологическим условиям и температурному графику режимы работы выделены зеленым цветом. Функционирование теплообменника с допустимым превышением лимита температуры поверхности нагревателей представлено желтым цветом. Пороговые значения, за которыми могут последовать необратимые механические изменения конструкции находятся в красной зоне.
Инженерный анализ режимов работы СФО-25 при расходе 2 000 м3/ч
Производительность 2 000 м3/ч обеспечивает оптимальный баланс между комфортной температурой на выходе и аэродинамическим сопротивлением. Режим предназначен для подготовки приточного воздуха в помещениях малого объема. Представленные данные отражают термодинамические показатели установки при варьировании активной электрической мощности.
Производительность по воздуху, м3/час 2000 Скорость в живом сечении, м/сек 9.58 Полная тепловая мощность, кВт 22.5 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -20 -14 -9 -3 +2 +8 +13 +19 +24 +30 Температура поверхности ТЭНа, °C 116 122 129 136 142 148 155 161 168 174 Аэродинамическое сопротивление, Па 188 177 166 157 148 140 132 125 119 113 Температура входящего воздуха, °C +5 Температура воздуха на выходе, °C +36 Температура поверхности ТЭНа, °C 180 Аэродинамическое сопротивление, Па 107 1. Режим полной мощности. 22.5 кВт – 3 работающие секции • Основные параметры Дельта нагрева 25…31 градус. Зона «НОРМА» до -20°C. Точка «ПРЕДЕЛ» +5°C. Сопротивление 107–188 Па • Особенности Запас по температуре металла минимален, предельный режим наступает уже при температуре на входе плюс пять градусов • Аэродинамика Нагрузка на вентилятор невысокая. Воздушные потери на холодном пуске составляют 190 Па, итерационный расчет показывает стабильное снижение сопротивления при прогреве • Теплофизика Электрокалорифер обеспечивает подъем температуры на 25–30 градусов. Это позволяет при экстремальных морозах выдавать на выходе -20…-10°C, что является эффективным показателем для первичного подогрева в приточных системах. При умеренных отрицательных температурах воздуха, калорифер выдает стабильно теплый и равномерно прогретый поток
Производительность по воздуху, м3/час 2000 Скорость в живом сечении, м/сек 9.58 Тепловая мощность 2/3, кВт 15 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -29 -24 -18 -13 -8 -2 +3 +8 +14 +19 Температура поверхности ТЭНа, °C 108 115 121 127 134 140 146 153 159 165 Аэродинамическое сопротивление, Па 192 180 170 160 151 143 135 128 121 115 Температура входящего воздуха, °C +5 +10 +15 Температура воздуха на выходе, °C +25 +30 +35 Температура поверхности ТЭНа, °C 171 177 183 Аэродинамическое сопротивление, Па 109 104 99 2. Режим частичной мощности. 15 кВт – 2 работающие секции • Основные параметры Дельта нагрева 16…20 градусов. Зона «НОРМА» до -15°C. Точка «ПРЕДЕЛ» +15°C. Сопротивление 99–192 Па • Особенности Режим является сбалансированным для поддержания температурных параметров в системах приточной вентиляции средней интенсивности • Эффект Второй ряд нагревателей функционирует в условиях предварительно подогретого потока • Аэродинамика Расчетное сопротивление позволяет интегрировать установку в системы с маломощными вентиляционными агрегатами • Байпас Высокий процент просветов в этой модели приводит к тому, что при снижении расхода обдув активного ядра ослабевает быстрее, чем у старших моделей, что смещает контрольную точку в зону умеренных положительных температур
Производительность по воздуху, м3/час 2000 Скорость в живом сечении, м/сек 9.58 Тепловая мощность 1/3, кВт 7.5 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -37 -32 -27 -22 -17 -11 -6 -1 +4 +9 Температура поверхности ТЭНа, °C 101 108 114 120 126 132 138 144 150 156 Аэродинамическое сопротивление, Па 195 183 173 163 154 145 137 130 123 117 Температура входящего воздуха, °C +5 +10 +15 +20 Температура воздуха на выходе, °C +14 +20 +25 +30 Температура поверхности ТЭНа, °C 163 169 174 180 Аэродинамическое сопротивление, Па 111 106 101 96 3. Режим дежурного подогрева. 7.5 кВт – 1 работающая секция • Основные параметры Дельта нагрева 8…10 градусов. Зона «НОРМА» до -10°C. Точка «ПРЕДЕЛ» +20°C. Сопротивление 96–195 Па • Температурный диапазон Снижение нагрузки до одной секции позволило отодвинуть контрольную точку с +5°C до +20°C • Температура поверхности Относительно участия в работе всех трех секций, трубчатые элементы нагреваются слабее в аналогичных точках на пятнадцать градусов
Общий вывод для 2 000 м3/ч:Конструктивная особенность и относительно невысокая интенсивность обдува предполагает собой применение калорифера СФО-25 для автономного отопления при данной производительности исключительно в морозный период. При потеплении требуется обязательная блокировка или снижение мощности.
⚙️ 2. Режим «Стандартной вентиляции». Расход 2 300 м3/ч.
- • Сфера применения: автономные системы приточной вентиляции небольших помещений: мастерские, гаражи, бытовки, подсобные хозяйства.
- • Параметры: Вход -20…0°C, Выход +4…+26°C.
- • Технический анализ. Данный режим характеризуется оптимальной турбулизацией потока в живом сечении пучка ТЭН. Увеличение скорости обдува относительно базового режима снижает температуру поверхности нагревателей, расширяя безопасный эксплуатационный диапазон. Ступенчатое регулирование мощности эффективно поддерживает заданный микроклимат при умеренных энергозатратах и стабильном коэффициенте теплосъема.
Инженерный анализ режимов работы СФО-25 при расходе 2 300 м3/ч
Производительность 2 300 м3/ч для СФО-25 оптимально-интенсивна. Она обеспечивает высокую тепловую мощность и при этом сохраняет максимальный ресурс ТЭНов за счет высокой скорости обдува в активном ядре, несмотря на конструктивный байпас. Калорифер получает достаточно воздуха для работы в зимний период, однако при повышении температуры на входе требуется контроль нагрузки. Анализ выполнен на основании расчетных критериев теплообмена и оценки термической стойкости биметаллических нагревательных элементов.
Производительность по воздуху, м3/час 2300 Скорость в живом сечении, м/сек 11.02 Полная тепловая мощность, кВт 22.5 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -23 -18 -12 -7 -1 +4 +9 +15 +20 +26 Температура поверхности ТЭНа, °C 101 108 114 121 127 133 140 146 152 158 Аэродинамическое сопротивление, Па 244 230 217 204 193 182 172 163 155 147 Температура входящего воздуха, °C +5 +10 +15 +20 Температура воздуха на выходе, °C +31 +37 +42 +48 Температура поверхности ТЭНа, °C 164 171 177 183 Аэродинамическое сопротивление, Па 139 133 126 120 1. Режим полной мощности. 22.5 кВт – 3 работающие секции • Основные параметры Дельта нагрева 22…28 градусов. Зона «НОРМА» до -10°C. Точка «ПРЕДЕЛ» +20°C. Сопротивление 120–244 Па • Особенности Несмотря на работу третьего ряда в зоне подогретого воздуха, повышенная скорость потока эффективно нивелирует риск локального перегрева • Теплофизика Средний температурный нагрев итоговой смеси составляет 25 градусов. Повышенная скорость обдува способствует защите ТЭНов от критического перегрева в широком диапазоне до +20°C на входе
Производительность по воздуху, м3/час 2300 Скорость в живом сечении, м/сек 11.02 Тепловая мощность 2/3, кВт 15 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -31 -26 -21 -15 -10 -5 +1 +6 +11 +17 Температура поверхности ТЭНа, °C 95 101 107 114 120 126 132 138 144 150 Аэродинамическое сопротивление, Па 249 234 220 208 196 185 175 166 157 149 Температура входящего воздуха, °C +5 +10 +15 +20 +25 Температура воздуха на выходе, °C +22 +27 +32 +38 +43 Температура поверхности ТЭНа, °C 156 163 169 175 181 Аэродинамическое сопротивление, Па 142 135 128 122 116 2. Режим частичной мощности. 15 кВт – 2 работающие секции • Основные параметры Дельта нагрева 14…18 градусов. Зона «НОРМА» до -5°C. Точка «ПРЕДЕЛ» +25°C. Сопротивление 116–249 Па • Характеристика За счет высокой скорости обдува влияние теплового следа первого ряда на второй нивелируется интенсивным перемешиванием потока в межрядном пространстве. Температура поверхности ТЭН второго ряда остается ниже эксплуатационных лимитов, обеспечивая высокий ресурсный запас биметаллического соединения • Границы эксплуатации Калорифер остается в зеленой зоне вплоть до нулевой температуры входящего воздуха, переход в статус предельного нагрева элементов отмечается при достижении двадцати пяти градусов
Производительность по воздуху, м3/час 2300 Скорость в живом сечении, м/сек 11.02 Тепловая мощность 1/3, кВт 7.5 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -38 -33 -28 -23 -18 -13 -7 -2 +3 +8 Температура поверхности ТЭНа, °C 89 95 101 107 113 119 125 131 137 143 Аэродинамическое сопротивление, Па 252 237 223 211 199 188 178 168 160 152 Температура входящего воздуха, °C +5 +10 +15 +20 +25 +30 +35 Температура воздуха на выходе, °C +13 +18 +23 +29 +34 +39 +44 Температура поверхности ТЭНа, °C 149 155 161 167 172 178 184 Аэродинамическое сопротивление, Па 144 137 130 124 118 113 108 3. Режим дежурного подогрева. 7.5 кВт – 1 работающая секция • Основные параметры Дельта нагрева 7…9 градусов. Зона «НОРМА» до +5°C. Точка «ПРЕДЕЛ» +35°C. Сопротивление 108–252 Па • Характеристика Стабильный режим вентиляционного баланса • Порог безопасности Снижение мощности до одной секции позволило поднять контрольную точку с +20°C до +35°C. Это делает СФО-25 надежным решением для весенне-осенней эксплуатации без риска срабатывания защиты
Общий вывод для 2 300 м3/ч: Текущий расход для СФО-25 является оптимальным с точки зрения аэродинамики и тепловой эффективности, обеспечивая стабильную работу нагревателей во всем диапазоне мощностей. Для оптимизации энергопотребления и равномерного ресурсного износа рекомендуется использование ступенчатого регулирования, отдавая приоритет включению первых по ходу воздуха рядов.
⚙️ 3. Режим «Интенсивной рециркуляции». Расход 2 500 м3/ч.
- • Сфера применения: приточные системы с высокой кратностью воздухообмена, подогрев воздуха в транзитных вентиляционных каналах.
- • Параметры: Вход 0…+15°C, Выход +24…+40°C.
- • Технический анализ. Режим максимальной аэродинамической нагрузки обеспечивает наилучшее охлаждение оболочки ТЭН и гарантирует эффективный съем тепла даже на 100% мощности при положительных температурах входящего воздуха.
Инженерный анализ режимов работы СФО-25 при расходе 2 500 м3/ч
Производительность 2 500 м3/ч является форсированным режимом для СФО-25. Высокий удельный расход воздуха и интенсивный обдув активного ядра способствует термической стабильности работы нагревателей. Возрастающая турбулизация потока между рядами способствует сохранению высокого коэффициента теплосъема. Температурный режим поверхности остается стабильным, обеспечивая надежную эксплуатацию оборудования при любых температурах притока в отопительный период.
Производительность по воздуху, м3/час 2500 Скорость в живом сечении, м/сек 11.97 Полная тепловая мощность, кВт 22.5 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -25 -20 -14 -9 -3 +2 +7 +13 +18 +24 Температура поверхности ТЭНа, °C 93 100 106 112 119 125 131 137 143 150 Аэродинамическое сопротивление, Па 286 269 253 239 225 213 201 191 181 172 Температура входящего воздуха, °C +5 +10 +15 +20 +25 Температура воздуха на выходе, °C +29 +35 +40 +45 +51 Температура поверхности ТЭНа, °C 156 162 168 174 180 Аэродинамическое сопротивление, Па 163 155 148 141 134 1. Режим полной мощности. 22.5 кВт – 3 работающие секции • Основные параметры Дельта нагрева 20…26 градусов. Зона «НОРМА» до -5°C. Точка «ПРЕДЕЛ» +25°C. Сопротивление 134–286 Па • Характеристика Гибкое управление параметрами воздуха. В отличие от минимального расхода, зона безопасной работы расширена на двадцать градусов • Безопасность Режим гарантирует максимальный ресурс ТЭНов. В типичном зимнем диапазоне (от -30 до -10°C) температура поверхности металла не превышает 140°C, что исключает температурную деградацию оболочки
Производительность по воздуху, м3/час 2500 Скорость в живом сечении, м/сек 11.97 Тепловая мощность 2/3, кВт 15 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -32 -27 -22 -16 -11 -6 -1 +5 +10 +15 Температура поверхности ТЭНа, °C 87 94 100 106 112 118 124 130 136 142 Аэродинамическое сопротивление, Па 290 273 257 242 229 216 205 194 184 174 Температура входящего воздуха, °C +5 +10 +15 +20 +25 +30 +35 Температура воздуха на выходе, °C +20 +26 +31 +36 +42 +47 +52 Температура поверхности ТЭНа, °C 148 154 160 166 172 178 184 Аэродинамическое сопротивление, Па 166 157 150 143 136 130 124 2. Режим частичной мощности. 15 кВт – 2 работающие секции • Основные параметры Дельта нагрева 13…17 градусов. Зона «НОРМА» до +5°C. Точка «ПРЕДЕЛ» +35°C. Сопротивление 124–290 Па • Статус ТЭНов Эксплуатация на данной ступени в зимних условиях практически не изнашивает нагреватели, так как температурные напряжения в оболочке минимальны • Границы эксплуатации Калорифер остается в зоне «НОРМА» вплоть до входящей температуры +5°C
Производительность по воздуху, м3/час 2500 Скорость в живом сечении, м/сек 11.97 Тепловая мощность 1/3, кВт 7.5 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -39 -34 -29 -23 -18 -13 -8 -3 +2 +7 Температура поверхности ТЭНа, °C 82 88 94 100 106 112 118 124 130 136 Аэродинамическое сопротивление, Па 294 277 261 246 232 219 207 196 186 177 Температура входящего воздуха, °C +5 +10 +15 +20 +25 +30 +35 +40 Температура воздуха на выходе, °C +12 +18 +23 +28 +33 +38 +43 +48 Температура поверхности ТЭНа, °C 141 147 153 159 165 171 176 182 Аэродинамическое сопротивление, Па 168 160 152 145 138 132 126 120 3. Режим дежурного подогрева. 7.5 кВт – 1 работающая секция • Основные параметры Дельта нагрева 6…8 градусов. Зона «НОРМА» до +10°C. Точка «ПРЕДЕЛ» +40°C. Сопротивление 120–294 Па • Результат Работа только первого ряда ТЭНов в условиях максимального обдува гарантирует безопасность оборудования до входящей температуры +35°C • Аэродинамика Сопротивление системы, доходящее до 294 Па, требует подбор вентиляторов с соответствующим запасом давления
Общий вывод для 2 500 м3/ч:Расчетная производительность является для СФО-25 режимом с высоким коэффициентом полезного действия и повышенным ресурсным запасом нагревательных элементов. Калорифер становится полностью безопасным для работы в течение всего отопительного периода и весенне-осеннего межсезонья. Перегрев возможен только в условиях по-настоящему жаркой погоды.

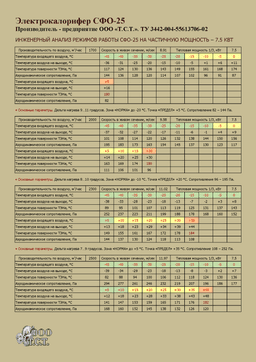

Представлен расширенный теплотехнический и аэродинамический анализ модели СФО-25 во всем диапазоне производительности (от минимального до максимального расхода воздуха). Файл содержит развернутые таблицы порядового нагрева ТЭНов, дельты температур, графики потерь давления и критические точки эксплуатации при различных режимах мощности.
| Производительность | 1 700 - 2 000 м³/час | 2 300 м³/час | 2 500 м³/час |
|---|---|---|---|
| Оценка теплосъема | удовлетворительный | хороший | отличный |
| Эффективность нагрева | максимальная - ΔT ≈ 28°C | оптимальная - ΔT ≈ 25°C | умеренная - ΔT ≈ 22°C |
| Ресурс ТЭНов | средний | высокий | максимальный |
| Риск перегрева | При tвх > -5°C | При tвх > +10°C | При tвх > +15°C |
| Шумы и вибрация | низкие | умеренные | повышенные |
⚙️ Адаптивное управление тепловой нагрузкой СФО-25: «Баланс расхода и мощности»
Для предотвращения термического повреждения ТЭНов при изменении внешних условий предусмотрены два алгоритма защиты:
- Программа А (снижение электрической нагрузки): При росте температуры притока или падении производительности вентилятора производится отключение одной или двух секций (переход с 22.5 кВт на 15 или 7.5 кВт). Это мгновенно снижает температурный напор на наиболее нагруженных участках пучка.
- Программа Б (увеличение интенсивности обдува металла без потери суммарной тепловой мощности): При сохранении активной нагрузки увеличивается частота вращения вентилятора (переход с 2000 на 2500 м3/ч). Рост скорости потока интенсифицирует теплоотдачу, что приводит к снижению температуры поверхности.
- Инженерный вывод. Сценарий Б предпочтителен для сохранения параметров отопления, в то время как Сценарий А является приоритетным для систем с фиксированным расходом воздуха и автоматическим терморегулированием.
Системные преимущества и рекомендации по СФО-25
Надежность работы СФО-25 напрямую зависит от соблюдения корректного соотношения между мощностью и объемом подаваемого воздуха. Основной поток распределяется между активным «ядром» и свободными зонами. Из-за высокого сопротивления оребрения значительная часть воздуха уходит в байпас, что заставляет ТЭНы нагреваться сильнее, чем в моделях с плотной застройкой корпуса. Установка допускает подключение сети воздуховодов для распределения тепла по смежным помещениям. В режиме полной мощности калорифер способен эффективно обогревать площадь до 220 м2 при высоте потолков 3 метра, или до 150 м2 при высоте 4.5–5 метров. Рекомендуется обязательная блокировка включения ТЭНов при отсутствии воздушного потока и использование систем автоматики для ступенчатого управления нагрузкой.

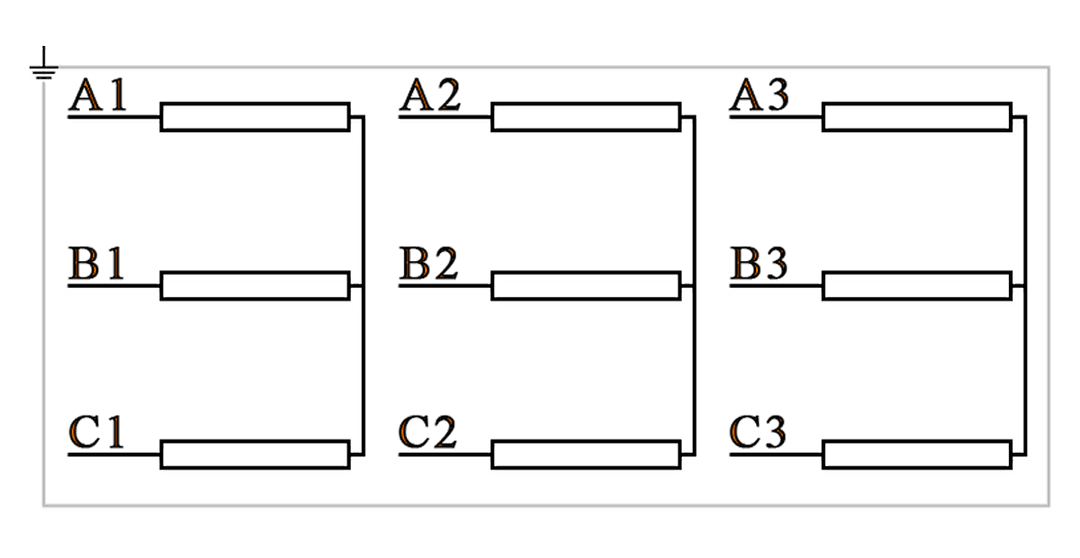

Чертеж и электрическая схема подключения электрокалорифера СФО-25

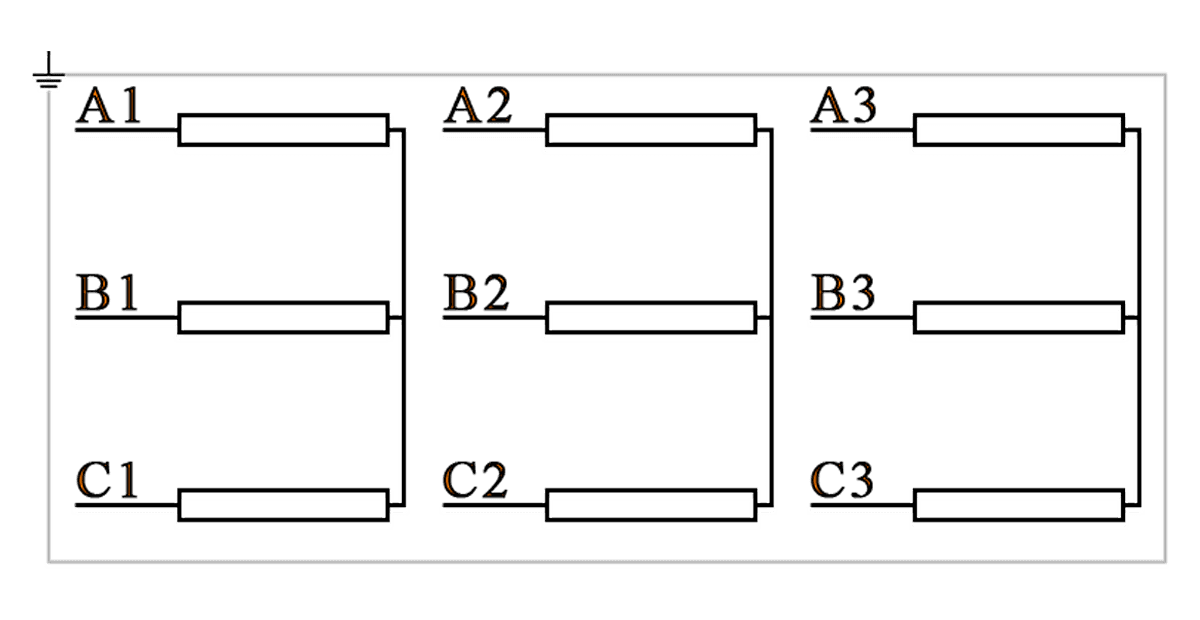

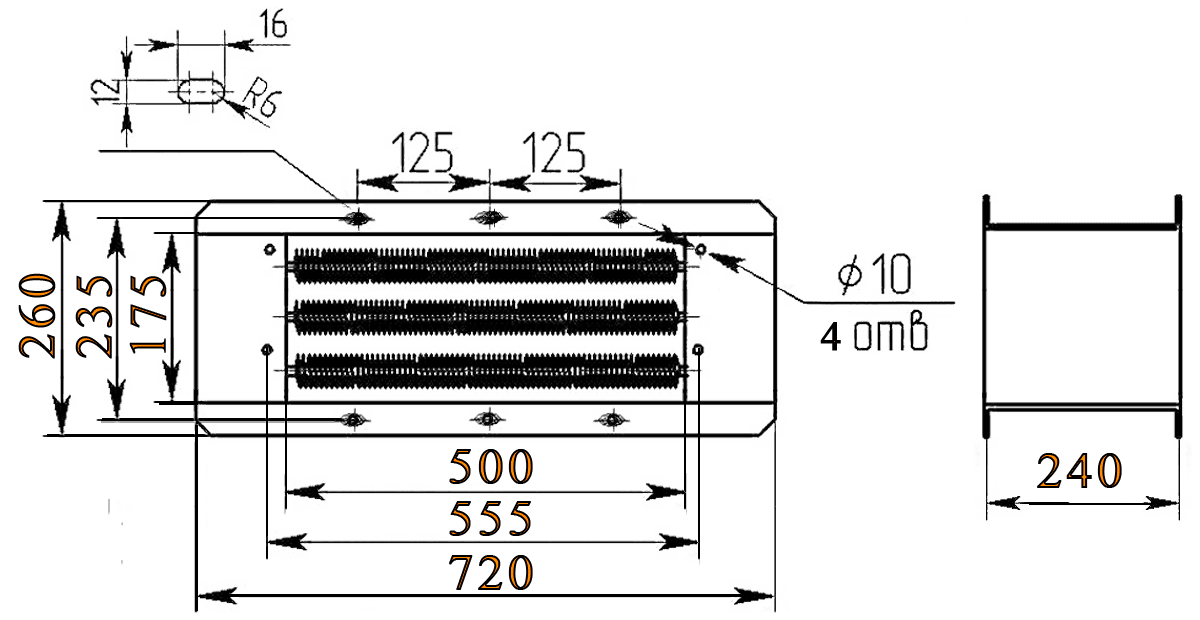

Ниже представлены чертеж с габаритными размерами и электрическая схема подключения электрокалорифера СФО-25.
