Электрокалориферная установка СФОЦ-25

Принципы подбора и режимы эксплуатации СФОЦ-25

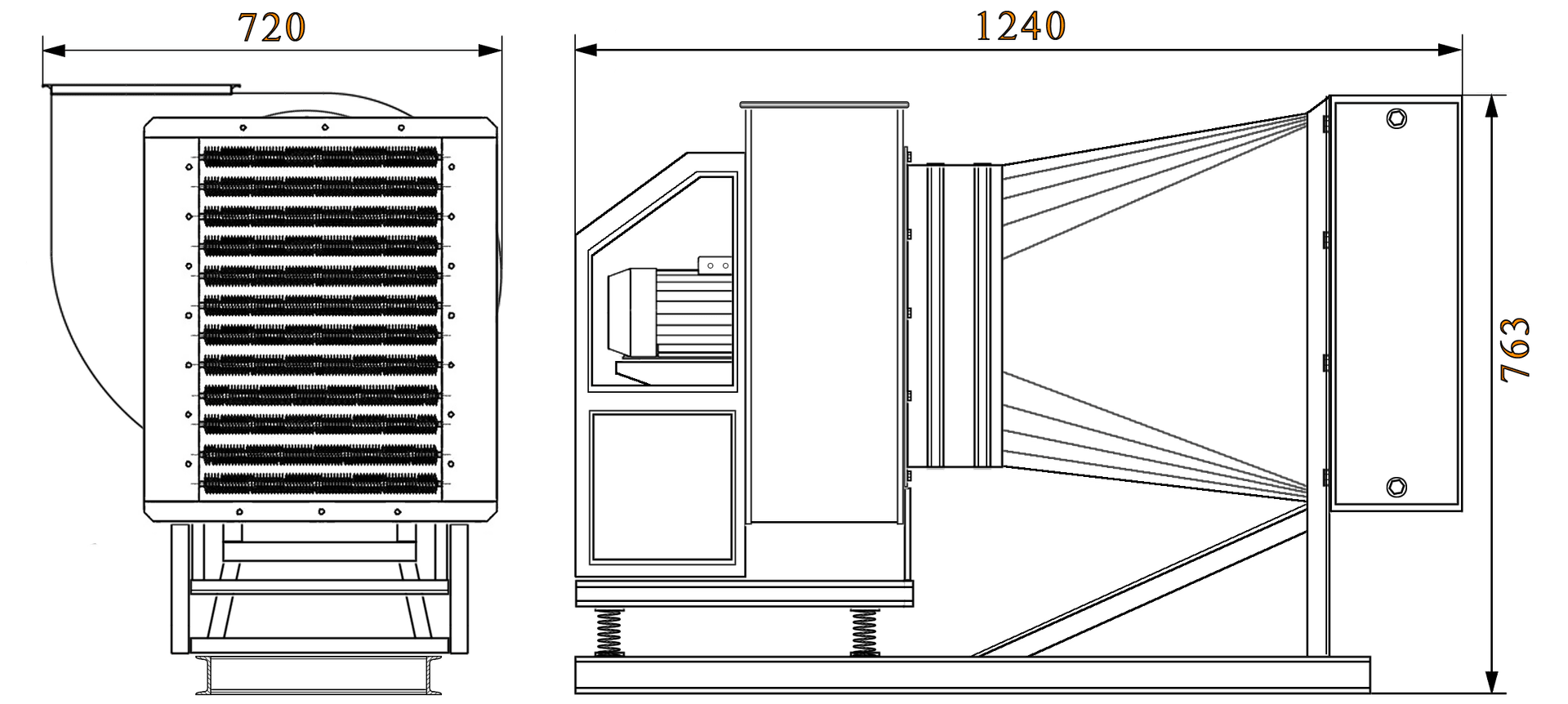

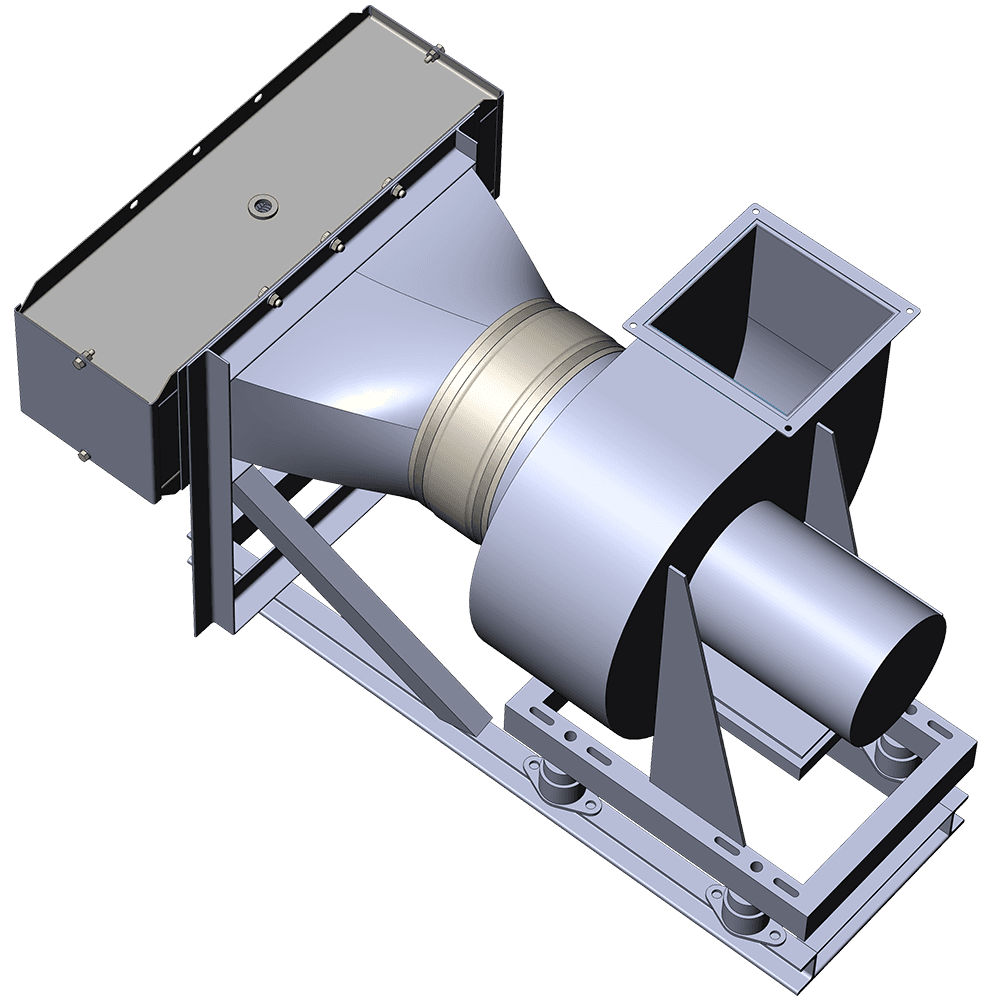

Электрокалориферная приточная установка СФОЦ-25 с теплопроизводительностью 22.5 кВт является базовой моделью в линейке промышленного оборудования малой мощности. Она представляет собой высоконапорный моноблок, совмещающий функции вентиляции и воздушного отопления небольших по объему объектов. Ключевая конструктивная особенность СФОЦ-25 — расположение канального калорифера СФО со стороны всасывания радиального вентилятора ВР 85-77-3.15 (1.5 кВт / 3000 об/мин). Внутреннее квадратное сечение выхлопного фланца вентилятора составляет 216×216 мм.

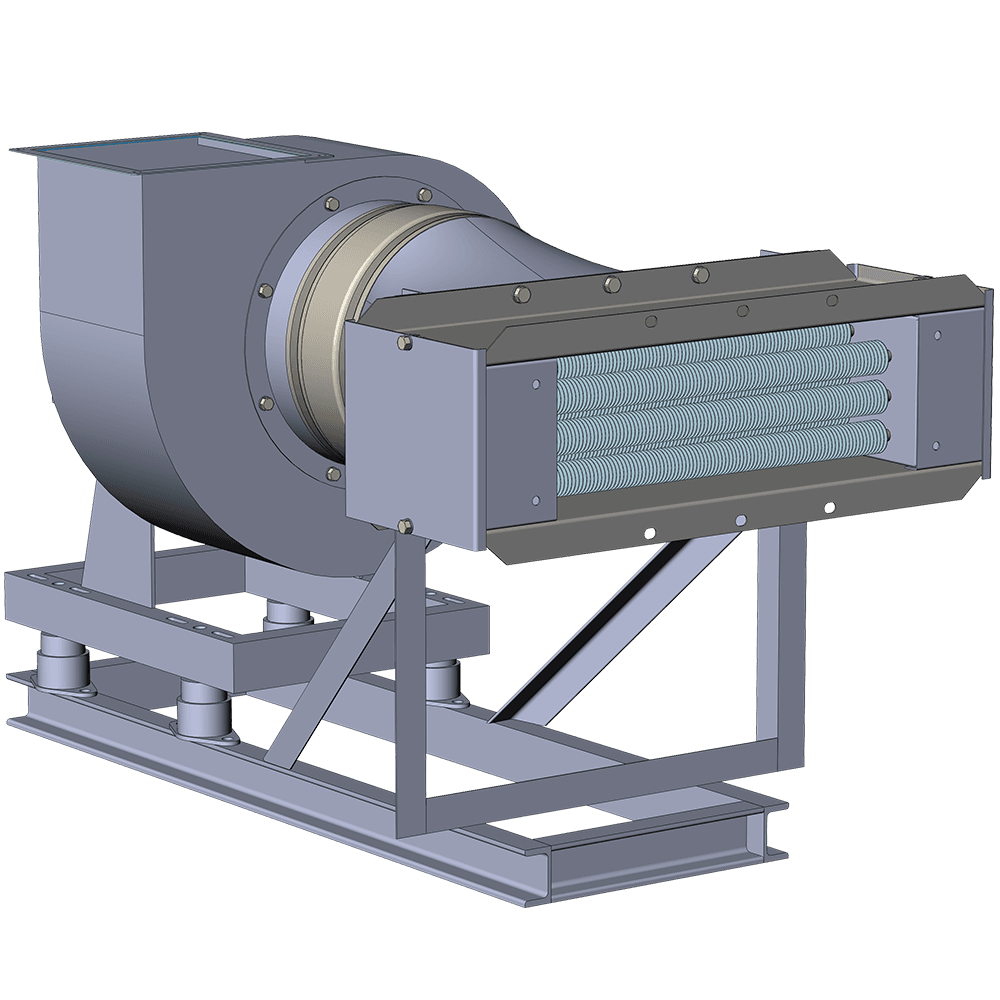

Такое решение обеспечивает равномерное распределение скоростей и интенсивный турбулентный обдув алюминиевого оребрения ТЭНов (технология ХРП). Высокая скорость воздушного потока гарантирует эффективный съем тепла и полностью исключает появление локальных зон перегрева нагревательных элементов.

1. ⚙️ 1. Каскадный алгоритм регулирования мощности

   Эксплуатация установки СФОЦ-25 базируется на трехступенчатом каскадном переключении мощностей:

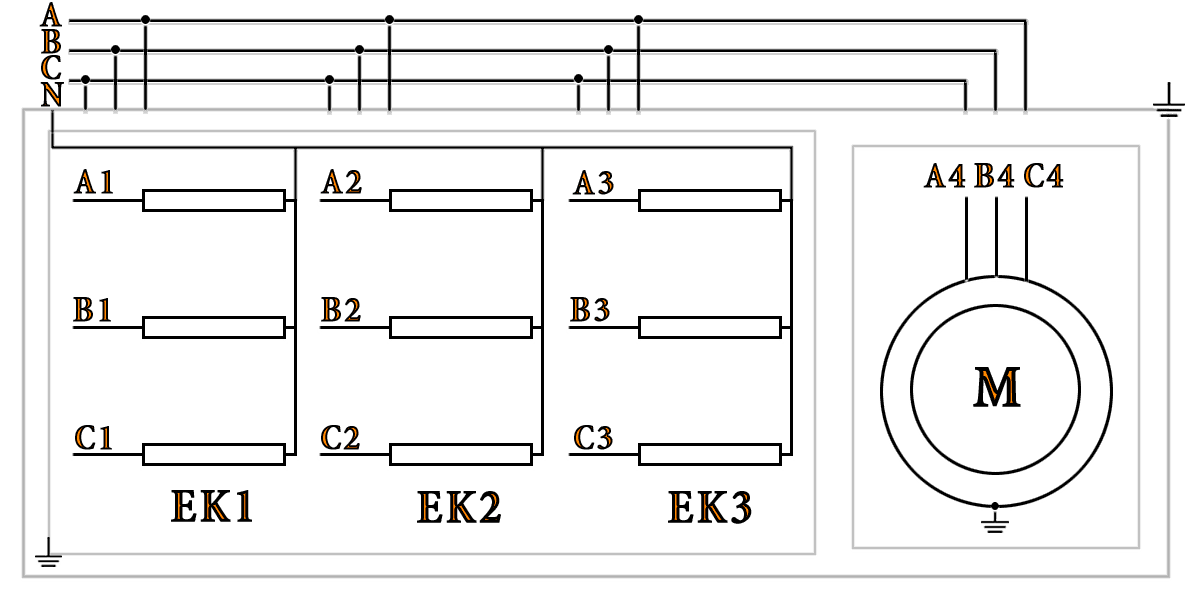

   1. • Ступень 1 (Полная мощность — 22.5 кВт): Номинальное рабочее напряжение подается на все три секции трубчатых электронагревателей (мощность секции — 7.5 кВт). Режим предназначен для компенсации зимних теплопотерь в широком температурном диапазоне.
   2. • Ступень 2 (Частичная мощность 2/3 — 15 кВт): В работе задействованы две независимые электрические секции. Переход на эту ступень осуществляется в периоды зимних оттепелей, а также во время весенне-осеннего потепления для оптимизации энергопотребления.
   3. • Ступень 3 (Минимальная мощность 1/3 — 7.5 кВт): Работает одна секция (3 ТЭНа из 9). Применяется в режиме глубокого межсезонья или для организации дежурного отопления объектов.
2. ⚙️ 2. Взаимосвязь расходов и располагаемого статического давления

   Инженерный подбор СФОЦ-25 подчиняется статическому напорному балансу. Потенциальная энергия сжатия вентилятора (чистый статический напор) расходуется сначала на преодоление внутреннего аэродинамического сопротивления интегрированного калорифера СФО-25, после чего ее избыточная часть формирует располагаемое статическое давление установки на выходе. Эти значения, необходимые для расчета параметров вентиляционной сети здания, вынесены в отдельные таблицы.

   Поведение установки в рамках ее безопасного рабочего интервала делится на три режима:

   • Режим 2 000 м³/ч — «Высоконапорный / Магистральный»

     • • Аэродинамика: Скорость в живом сечении минимальна. Сопротивление ТЭНов падает до минимума (157 Па в мороз). Вентилятор выдает высокий статический напор в 820 Па. Располагаемое давление для сети здания на выходе достигает 617–673 Па.
     • • Теплофизика: Сниженный обдув способствует глубокому прогреву воздуха — зимняя дельта составляет 27 °C.

     В таблицах приведены эксплуатационные параметры установки СФОЦ-25 при фиксированных расходах воздуха. Значения отражают взаимосвязь температуры воздуха на выходе и располагаемого статического напора установки в зависимости от температуры входящего потока и выбранной ступени мощности (полная, 2/3 или 1/3). Расчетные режимы разделены на три технологические зоны по уровню термической нагрузки на нагревательные элементы. Благоприятные и рекомендуемые условия эксплуатации с температурой на поверхности нагревателей до 150 °C выделены зеленым цветом. Рабочие параметры с повышенной термической нагрузкой представлены желтым цветом. Пороговые значения, при которых температура поверхности нагревателей превышает допустимые пределы находятся в красной зоне.

     Режимы работы при расходе 2 000 м³/ч

     Производительность по воздуху: 2000 м3/час	Статический напор вентилятора: 780 Па

     Производительность по воздуху: 2000 м³/час

     Температура на входе, °С	Полная мощность (22.5 кВт)		Частичная мощность 2/3 (15 кВт)		Минимальная мощность 1/3 (7.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	-3	623	-13	620	-22	617
     -25	+2	632	-8	629	-17	626
     -20	+8	640	-2	637	-11	635
     -15	+13	648	+3	645	-6	643
     -10	+19	655	+8	652	-1	650
     -5	+24	661	+14	659	+4	657
     0	+30	667	+19	665	+9	663
     +5	+36	673	+25	671	+14	669
     +10	⛔	—	+30	676	+20	674
     +15	⛔	—	⛔	—	+25	679
     +20	⛔	—	⛔	—	+30	684
     +25	⛔	—	⛔	—	⛔	—

   • Режим 2 300 м³/ч — «Номинальный / Сбалансированный»

     • • Аэродинамика: Статическое давление вентилятора составляет 580 Па. Располагаемый напор для сети на выходе стабильно удерживается в диапазоне 369–454 Па.
     • • Теплофизика: Самая экономически и технически эффективная зона. Полная тепловая нагрузка безопасно функционирует вплоть до устойчивого весеннего тепла.
     Режимы работы при расходе 2 300 м³/ч

     Производительность по воздуху: 2300 м3/час	Статический напор вентилятора: 580 Па

     Производительность по воздуху: 2300 м³/час

     Температура на входе, °С	Полная мощность (22.5 кВт)		Частичная мощность 2/3 (15 кВт)		Минимальная мощность 1/3 (7.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	-7	376	-15	372	-23	369
     -25	-1	387	-10	384	-18	381
     -20	+4	398	-5	395	-13	392
     -15	+9	408	+1	405	-7	402
     -10	+15	417	+6	414	-2	412
     -5	+20	425	+11	423	+3	420
     0	+26	433	+17	431	+8	428
     +5	+31	441	+22	438	+13	436
     +10	+37	447	+27	445	+18	443
     +15	+42	454	+32	452	+23	450
     +20	⛔	—	+38	458	+29	456
     +25	⛔	—	⛔	—	+34	462
     +30	⛔	—	⛔	—	+39	467
     +35	⛔	—	⛔	—	⛔	—
     +40	⛔	—	⛔	—	⛔	—

   • Режим 2 500 м³/ч — «Высокообъемный / Максимальный расход»

     • • Аэродинамика: Скорость в живом сечении становится предельной. Сопротивление калорифера возрастает. Вентилятор смещается на правый край характеристики, а располагаемый напор для сети снижается до 198–310 Па.
     • • Теплофизика: Форсированный обдув снимает тепло с алюминиевого оребрения ХРП с максимальной интенсивностью, обеспечивая безопасный термический режим для ТЭНов. Дельта нагрева воздуха снижается до 21 °C.
     Режимы работы при расходе 2 500 м³/ч

     Производительность по воздуху: 2500 м3/час	Статический напор вентилятора: 444 Па

     Производительность по воздуху: 2500 м³/час

     Температура на входе, °С	Полная мощность (22.5 кВт)		Частичная мощность 2/3 (15 кВт)		Минимальная мощность 1/3 (7.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	-9	205	-16	202	-23	198
     -25	-3	219	-11	215	-18	212
     -20	+2	231	-6	228	-13	225
     -15	+7	243	-1	239	-8	237
     -10	+13	253	+5	250	-3	248
     -5	+18	263	+10	260	+2	258
     0	+24	272	+15	270	+7	267
     +5	+29	281	+20	278	+12	276
     +10	+35	289	+26	287	+18	284
     +15	+40	296	+31	294	+23	292
     +20	+45	303	+36	301	+28	299
     +25	⛔	—	+42	308	+33	306
     +30	⛔	—	+47	314	+38	312
     +35	⛔	—	⛔	—	+43	318
     +40	⛔	—	⛔	—	⛔	—

   PDF

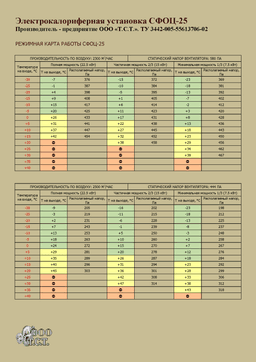

   Представлен расширенный теплотехнический и аэродинамический анализ установки СФОЦ-25 во всем диапазоне расходов воздуха. Файл содержит развернутые таблицы выходных температур, значения располагаемого статического напора для вентиляционной сети, графики совмещенной работы вентилятора и калорифера, а также критические точки эксплуатации при различных ступенях мощности.

3. ⚙️ 3. Инженерная градация вентиляционных сетей

   Располагаемый статический напор установки СФОЦ-25 сопоставляется с тремя типами трасс:

   • • Короткая сеть (сопротивление до 200 Па): Простая магистраль длиной до 15 метров с воздухораспределителями увеличенного сечения. При максимальном расчете в 2 500 м³/ч располагаемый напор моноблока составляет 205 Па, что гарантированно и с запасом перекрывает сопротивление такой трассы.
   • • Средняя сеть (сопротивление 300–450 Па): Классическая цеховая вентиляция протяженностью 25–45 метров со стандартным набором поворотов и решеток. Система проектируется на номинальном режиме работы установки (2 300 м³/ч), где свободный напор моноблока составляет 376–454 Па, обеспечивая точную балансировку сети.
   • • Длинная / Сложная сеть (сопротивление 500–600 Па): Разветвленные магистрали длиной более 60 метров, трассы с дополнительными ступенями фильтрации или гибкими воздуховодами. Чтобы «пробить» такую сеть, СФОЦ-25 необходимо заложить по расходу на уровне 2 000 м³/ч. Это переводит вентилятор в зону максимального статического давления, обеспечивая до 623 Па свободного напора.
4. ⚙️ 4. Строительные объемы и кубатура зданий

   При подборе СФОЦ-25 в качестве основного источника совмещенного приточно-воздушного отопления кратность воздухообмена по СП 60.13330 принимается в среднем от 1 до 3 объемов в час. Одна установка СФОЦ-25 способна эффективно отопить и провентилировать здания следующих строительных объемов:

   • • Режим 2 000 м³/ч (Высокий напор для развитых сетей):
     • 🏭 Промышленные объекты с разветвленной сетью воздуховодов (кратность K=2): здания строительным объемом до 1 000 м³.
     • 🏭 Склады и ангары с простой планировкой (кратность K=1): объемом до 2 000 м³ (при высоте потолков 5 метров — площадь застройки около 400 м²).
   • • Режим 2 300 м³/ч (Номинальный баланс):
     • 🏭 Типовые мастерские, ремонтные боксы, автосервисы (кратность K=2): здания строительным объемом до 1 150 м³ (например, пролет габаритами 12 × 18 метров с полезной высотой 5.3 метра).
     • 🏭 Склады напольного хранения (кратность K=1): объемом до 2 300 м³ (при высоте потолков 5 метров — площадь склада около 460 м²).
   • • Режим 2 500 м³/ч (Максимальный объем для коротких сетей):
     • 🏭 Помещения с избыточными технологическими тепловыделениями (кратность K=3): здания объемом до 830 м³.
     • 🏭 Открытые монообъемы без внутренних перегородок (кратность K=1): здания строительным объемом до 2 500 м³ (при высоте потолков 6 метров — площадь ангара до 410 м²), работающие по схеме прямого сосредоточенного выпуска воздуха в рабочую зону.
