Электрокалориферная установка СФОЦ-160

Принципы подбора и режимы эксплуатации СФОЦ-160

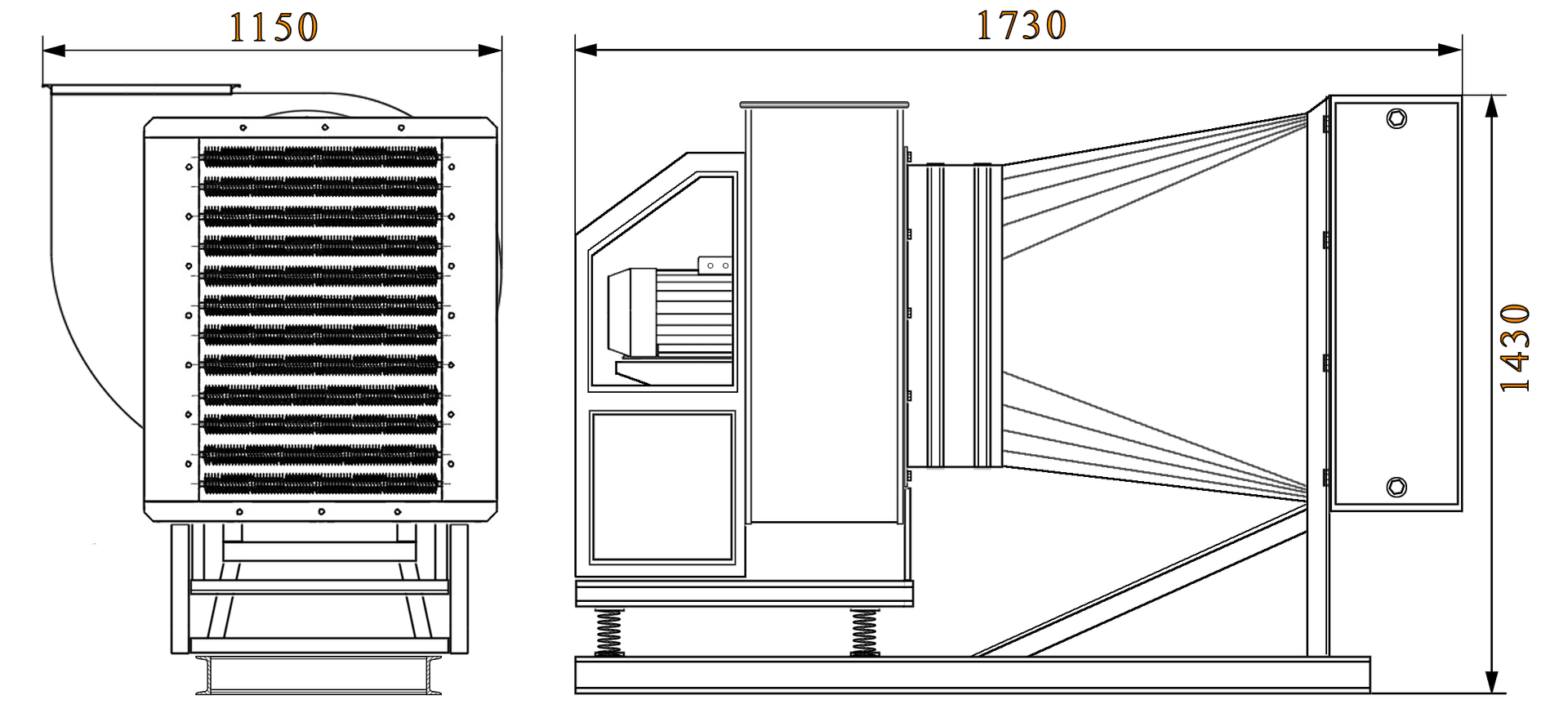

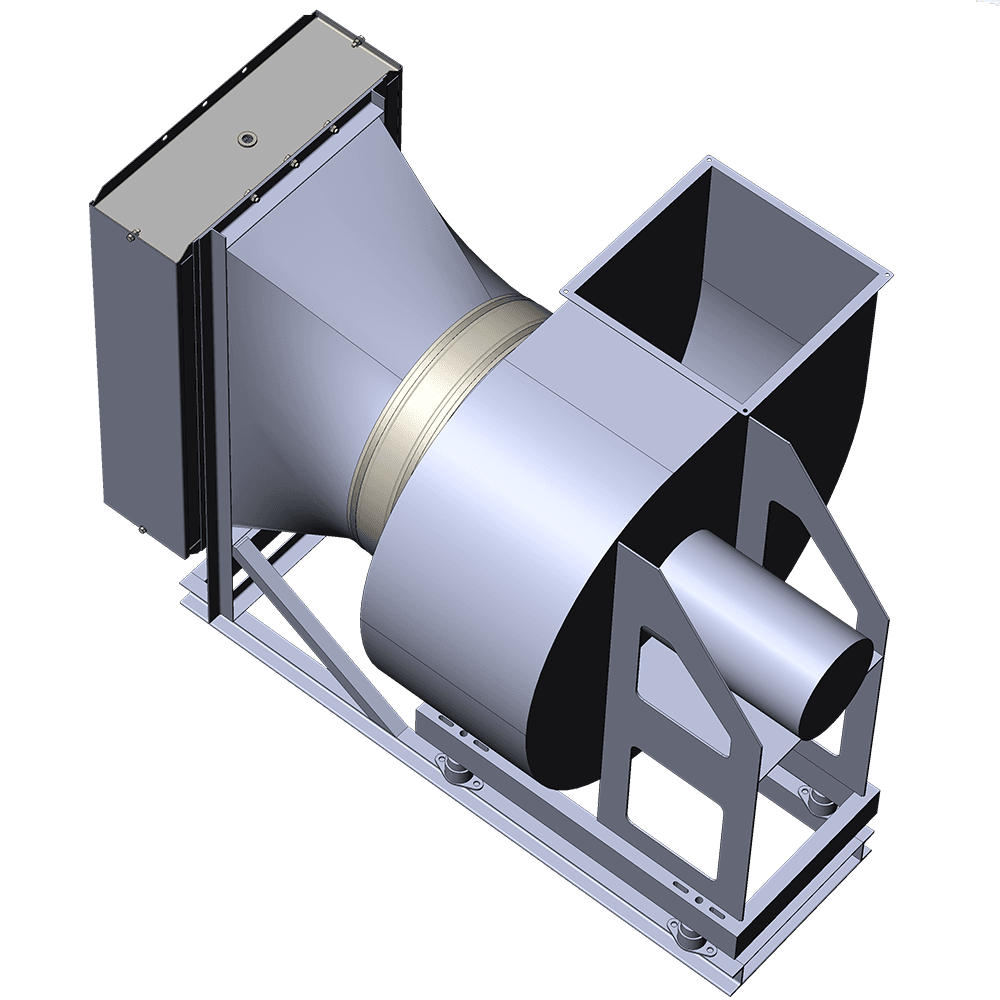

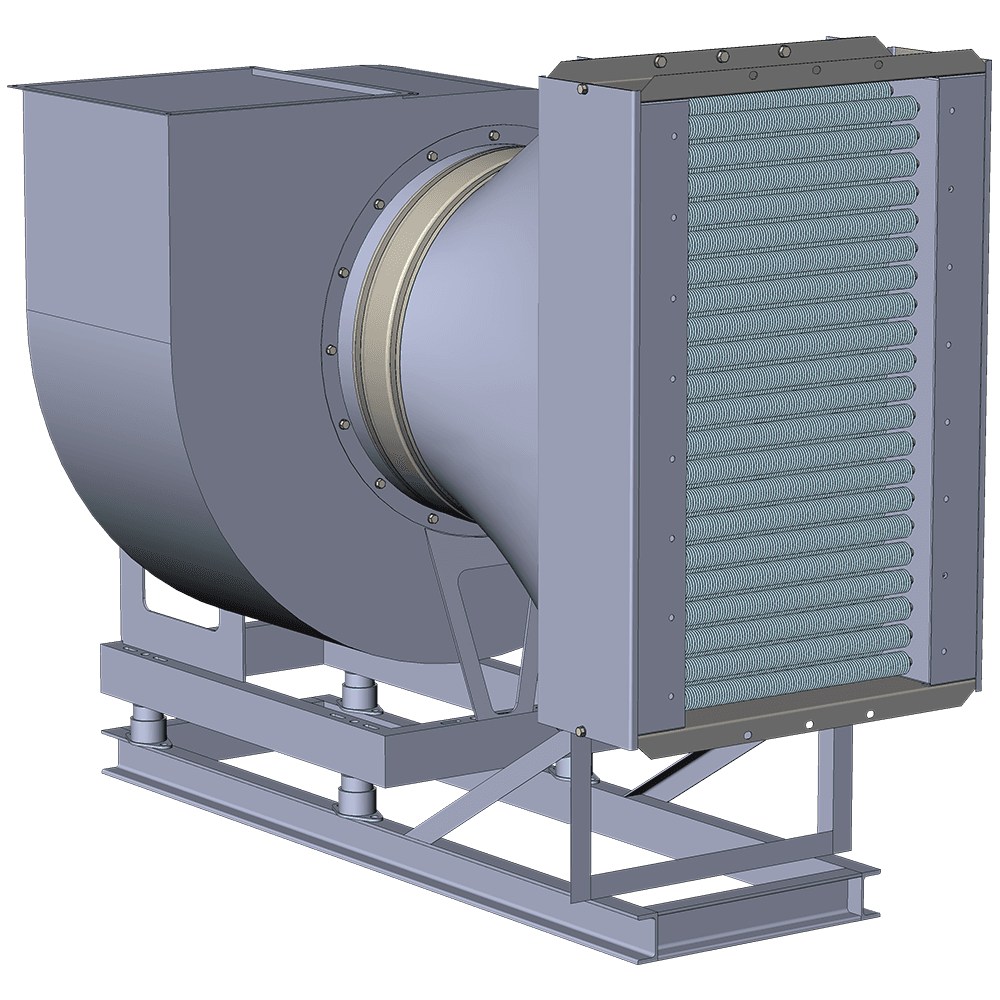

Электрокалориферная приточная установка СФОЦ-160 с теплопроизводительностью 157.5 кВт — это универсальный высокомощный агрегат, предназначенный для систем воздушного отопления и вентиляции производственных цехов, депо, крупных мастерских и складских комплексов. Конструктивный базис установки — канальный калорифер СФО-160, расположенный со стороны всасывания радиального вентилятора ВР 85-77-6.3. Внутреннее квадратное сечение выхлопного фланца вентилятора составляет 436×436 мм.

Отличительная особенность СФОЦ-160 — возможность гибкой комплектации двумя принципиально разными приводными узлами в зависимости от архитектуры и протяженности вентиляционной сети здания.

1. ⚙️ 1. Каскадный алгоритм регулирования мощности

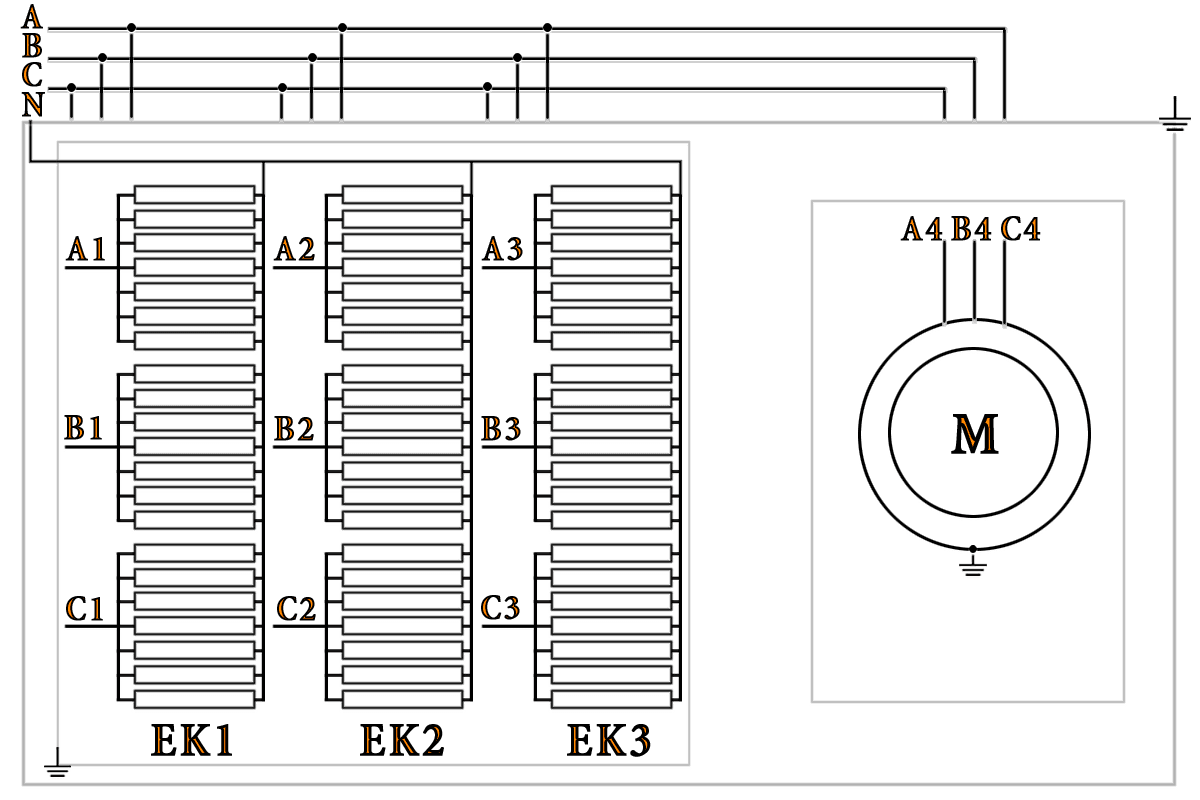

   Установка СФОЦ-160 имеет трехсекционную структуру, что позволяет осуществлять ступенчатое регулирование тепловой нагрузки по мере изменения температуры наружного воздуха:

   1. • Ступень 1 (Полная мощность — 157.5 кВт): Включены все три электрические секции (63 ТЭНа). Режим рассчитан на компенсацию теплопотерь в периоды расчетных зимних морозов.
   2. • Ступень 2 (Частичная мощность 2/3 — 105 кВт): В работе задействованы две независимые электрические секции. Сброс на эту ступень позволяет оптимизировать энергопотребление и избежать перегрева нагревательных элементов в периоды зимних оттепелей и ранней весны.
   3. • Ступень 3 (Минимальная мощность 1/3 — 52.5 кВт): В работе находится строго одна секция (21 ТЭН). Применяется для организации дежурного отопления помещений в нерабочие часы, в режиме глубокого межсезонного прогрева или в технологических целях.
2. ⚙️ 2. Взаимосвязь расходов и располагаемого статического давления

   Развиваемый вентилятором статический напор в первую очередь расходуется на преодоление внутреннего аэродинамического сопротивления интегрированного калорифера СФО. Остаточная величина формирует располагаемое статическое давление установки, которое используется для преодоления сопротивления внешней вентиляционной сети здания. Серийная модификация СФОЦ-160 имеет четко очерченные ограничения по располагаемому напору. Форсированная спецмодификация способна продавить сложные, сверхдлинные и разветвленные индустриальные трассы.

   Модификация 1: Стандартное (малошумное) исполнение

   • • Комплектация: Вентилятор ВР 85-77-6.3 с низкооборотистым двигателем 2.2 кВт / 1000 об/мин.
   • • Паспортный диапазон вентилятора: Производительность 4400–11600 м³/ч, полное давление 570–310 Па.
   • • Акустические свойства: Минимальный уровень шума и вибрации, что делает исполнение оптимальным для объектов с повышенными требованиями к шумовым характеристикам.

   Эксплуатационные режимы стандартной комплектации:

   • Режим 8 000 – 9 000 м³/ч — «Сбалансированный / Условно Средняя сеть»

     • • Аэродинамика: Скорость в живом сечении умеренная. Внутренние потери давления на ТЭНах минимальны и составляют 110–146 Па. Вентилятор работает в оптимальной зоне своей характеристики, обеспечивая располагаемое статическое давление для сети здания на уровне 205–315 Па.
     • • Теплофизика: Самая технически и экономически эффективная зона. Дельта нагрева воздуха составляет 43–49 °C (при расчетной зимней температуре наружного воздуха -30 °C на выходе обеспечивается прогретый приток +13...+19 °C). Полная тепловая нагрузка используется в холодный период года; при весеннем потеплении рекомендуется каскадно снижать мощность ступеней нагрева во избежание перегрева воздушного тракта.

     В таблицах приведены эксплуатационные параметры установки СФОЦ-160 при фиксированных расходах воздуха. Значения отражают взаимосвязь температуры воздуха на выходе и располагаемого статического напора установки в зависимости от температуры входящего потока и выбранной ступени мощности (полная, 2/3 или 1/3). Расчетные режимы разделены на три технологические зоны по уровню термической нагрузки на нагревательные элементы. Благоприятные и рекомендуемые условия эксплуатации с температурой на поверхности нагревателей до 150 °C выделены зеленым цветом. Рабочие параметры с повышенной термической нагрузкой представлены желтым цветом. Пороговые значения, при которых температура поверхности нагревателей превышает допустимые пределы находятся в красной зоне.

     Режимы работы при расходе 8 000 м³/ч

     Производительность по воздуху: 8000 м3/час	Статический напор вентилятора: 425 Па

     Производительность по воздуху: 8000 м³/час

     Температура на входе, °С	Полная мощность (157.5 кВт)		Частичная мощность 2/3 (105 кВт)		Минимальная мощность 1/3 (52.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+19	315	+1	311	-15	307
     -25	+25	321	+7	318	-10	314
     -20	+31	327	+12	323	-4	320
     -15	+37	332	+18	329	+1	326
     -10	+43	337	+24	334	+6	331
     -5	+49	342	+29	339	+12	336
     0	+55	346	+35	343	+17	340
     +5	+61	350	+41	347	+22	345
     +10	⛔	—	+46	351	+28	348
     +15	⛔	—	+52	355	+33	352
     +20	⛔	—	+58	358	+38	356
     +25	⛔	—	⛔	—	+44	359
     +30	⛔	—	⛔	—	+54	365
     +35	⛔	—	⛔	—	+59	368
     +40	⛔	—	⛔	—	⛔	—

   • Режим 10 000 – 11 000 м³/ч — «Высокообъемный / Короткая сеть»

     • • Аэродинамика: Скорость потока в калорифере возрастает, достигая верхнего расчетного предела для данного вентилятора. Лобовое сопротивление ТЭНов увеличивается до 203 Па. Вследствие этого располагаемый напор установки для внешней сети снижается до минимальных значений в диапазоне 27–91 Па. Данный режим подходит исключительно для работы на сверхкороткие вентиляционные трассы или прямой сосредоточенный выпуск.
     • • Теплофизика: Форсированный обдув обеспечивает интенсивный теплосъем с нагревательных элементов. Дельта нагрева воздуха снижается до 35–38 °C. Из-за минимального запаса свободного напора режим требует строгого контроля за недопущением перегрева оболочки ТЭНов выше критической отметки в случае случайного засорения или зажатия воздушного тракта. В летний период данный режим используется без включения ступеней нагрева — для организации эффективной вентиляции помещений.
     Режимы работы при расходе 10 000 м³/ч

     Производительность по воздуху: 10000 м3/час	Статический напор вентилятора: 260 Па

     Производительность по воздуху: 10000 м³/час

     Температура на входе, °С	Полная мощность (157.5 кВт)		Частичная мощность 2/3 (105 кВт)		Минимальная мощность 1/3 (52.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+8	91	-6	86	-18	82
     -25	+14	100	0	96	-13	92
     -20	+20	109	+5	105	-8	101
     -15	+26	117	+11	113	-2	110
     -10	+31	125	+16	121	+3	118
     -5	+37	132	+22	128	+8	125
     0	+43	138	+27	135	+13	132
     +5	+49	145	+33	141	+19	138
     +10	+55	150	+38	147	+24	144
     +15	+60	156	+44	153	+29	150
     +20	+66	160	+49	157	+34	155
     +25	+72	165	+55	162	+40	159
     +30	⛔	—	+61	167	+45	165
     +35	⛔	—	+66	171	+50	169
     +40	⛔	—	+72	175	+55	173
     +45	⛔	—	⛔	—	+61	177
     +50	⛔	—	⛔	—	+66	180
     +55	⛔	—	⛔	—	⛔	—

   Модификация 2: Высоконапорное (индустриальное) исполнение

   • • Комплектация: Вентилятор ВР 85-77-6.3 с форсированным двигателем 7.5 кВт / 1500 об/мин.
   • • Паспортный диапазон вентилятора: Производительность 6800–17800 м³/ч, полное давление 1350–725 Па.
   • • Акустические свойства: Повышенный уровень шума.

   Эксплуатационные режимы высоконапорной комплектации:

   • Режим 8 000 – 9 000 м³/ч — «Сверхвысокое давление»

     • • Аэродинамика: Вентилятор работает в левой, напорной части своей кривой. Располагаемое статическое давление для сети здания удерживается в диапазоне 1015–1105 Па.
     • • Теплофизика: Средняя дельта нагрева воздуха составляет 45 °C.
     Режимы работы при расходе 9 000 м³/ч

     Производительность по воздуху: 9000 м3/час	Статический напор вентилятора: 1153 Па

     Производительность по воздуху: 9000 м³/час

     Температура на входе, °С	Полная мощность (157.5 кВт)		Частичная мощность 2/3 (105 кВт)		Минимальная мощность 1/3 (52.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+13	1015	-3	1011	-17	1007
     -25	+19	1023	+3	1019	-11	1015
     -20	+25	1030	+9	1026	-6	1022
     -15	+30	1036	+14	1033	-1	1029
     -10	+36	1048	+20	1039	+4	1036
     -5	+42	1054	+25	1045	+10	1042
     0	+48	1059	+31	1051	+15	1048
     +5	+54	1063	+36	1056	+20	1053
     +10	+60	1068	+42	1061	+25	1058
     +15	+66	1072	+47	1065	+31	1063
     +20	⛔	—	+53	1069	+36	1066
     +25	⛔	—	+59	1075	+41	1072
     +30	⛔	—	+65	1078	+47	1075
     +35	⛔	—	⛔	—	+52	1078
     +40	⛔	—	⛔	—	+57	1081
     +45	⛔	—	⛔	—	+62	1084
     +50	⛔	—	⛔	—	⛔	—

   • Режим 10 000 – 12 000 м³/ч — «Высокообъемный форсированный»

     • • Аэродинамика: Скорость потока в живом сечении калорифера достигает пиковых значений. Располагаемое статическое давление для сети здания удерживается в диапазоне 710–911 Па.
     • • Теплофизика: Средняя дельта нагрева воздуха составляет 35 °C.
     Режимы работы при расходе 12 000 м³/ч

     Производительность по воздуху: 12000 м3/час	Статический напор вентилятора: 949 Па

     Производительность по воздуху: 12000 м³/час

     Температура на входе, °С	Полная мощность (157.5 кВт)		Частичная мощность 2/3 (105 кВт)		Минимальная мощность 1/3 (52.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+1	710	-10	704	-20	699
     -25	+7	723	-4	718	-15	713
     -20	+13	736	+1	731	-10	726
     -15	+18	747	+6	743	-5	738
     -10	+24	758	+12	754	+1	749
     -5	+30	768	+17	764	+6	760
     0	+35	777	+23	773	+11	769
     +5	+41	786	+28	782	+16	778
     +10	+47	794	+33	790	+21	787
     +15	+52	801	+39	798	+27	795
     +20	+58	808	+44	805	+32	802
     +25	+64	815	+50	812	+37	809
     +30	+69	821	+55	818	+42	815
     +35	+75	827	+61	824	+48	821
     +40	+80	832	+66	829	+53	826
     +45	+86	837	+72	834	+58	831
     +50	⛔	—	+77	840	+63	837
     +55	⛔	—	+82	845	+68	842
     +60	⛔	—	⛔	—	+73	848
     +65	⛔	—	⛔	—	+79	854
     +70	⛔	—	⛔	—	⛔	—

   PDF

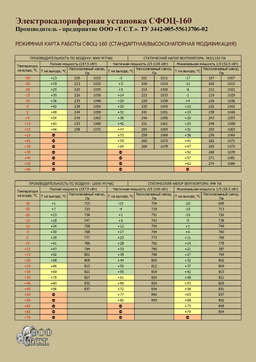

   Представлен расширенный теплотехнический и аэродинамический анализ установки СФОЦ-160 во всем диапазоне расходов воздуха. Файл содержит развернутые таблицы выходных температур, значения располагаемого статического напора для вентиляционной сети, графики совмещенной работы вентилятора и калорифера, а также критические точки эксплуатации при различных ступенях мощности.

3. ⚙️ 3. Инженерная градация вентиляционных сетей

   В серийном исполнении установка СФОЦ-160 не предназначена для работы с протяженными и разветвленными вентиляционными системами. Возможности инженерного подбора ограничены двумя типами трасс:

   • • Короткая сеть (сопротивление до 80 Па): Прямой сосредоточенный выпуск воздуха через сопло или диффузор в объем помещения либо простая магистраль длиной до 10–12 метров с минимальным количеством местных сопротивлений. Под данный тип трассы моноблок допускается проектировать на максимальном расходе 10 000 м³/ч, где располагаемое статическое давление установки в 91 Па гарантирует стабильную подачу воздуха.
   • • Средняя сеть (сопротивление 100–250 Па): Магистральная приточная ветка длиной до 20–30 метров с несколькими поворотами и раздачей воздуха на 5–8 регулируемых решеток. Чтобы моноблок обеспечил надежное преодоление аэродинамического сопротивления такой системы, установку необходимо заложить по расходу на уровне 8 000 – 9 000 м³/ч. В этой рабочей зоне располагаемый статический напор установки возрастает, что позволяет выполнить качественную балансировку сети.

   Индустриальное исполнение установки СФОЦ-160 направлено на расширение напорных характеристик моноблока в пределах его стандартных габаритов. Позволяет использовать установку в диапазоне производительности от 8 000 до 12 000 м³/ч для работы на магистрали повышенной протяженности. Данная модификация жестко ориентирована на высоконапорные системы и не позволяет стабильно удерживать рабочую точку в промежуточном диапазоне средних сетей (от 250 до 650 Па).

   • • Длинная / Сложная сеть (400 – 700 Па): Разветвленные воздуховоды длиной от 50 до 80 метров, системы с карманными фильтрами тонкой очистки. Проектируется строго на расходах воздуха 11 000 – 12 000 м³/ч, где свободный напор моноблока составляет 710–802 Па.
   • • Сверхдлинная / Высоконапорная сеть (700 – 1000+ Па): Магистрали длиной более 100 метров, кабельные полуэтажи, либо точечная подача воздуха через узкие щелевые распределители. Для пробивки такой трассы установку необходимо зажать по расходу до 8 000 – 9 000 м³/ч, переведя вентилятор в зону максимального статического давления (до 1105 Па свободного напора).
4. ⚙️ 4. Строительные объемы и кубатура зданий

   При подборе СФОЦ-160 в качестве основного источника совмещенного приточно-воздушного отопления (с полной компенсацией теплопотерь здания) кратность воздухообмена по СП 60.13330 принимается в среднем от 1 до 3 объемов в час в зависимости от технологического назначения помещений. Исходя из производительности стандартной комплектации, данная установка наиболее эффективно покрывает расчетные параметры объектов при требуемой кратности от 1 до 2 объемов в час:

   • • Режим 8 000 м³/ч «Стандартная комплектация, Средняя сеть»:
     • 🏭 Производственные здания с разветвленной сетью воздуховодов (кратность K=2): строительный объем до 4 000 м³.
     • 🏭 Склады и ангары с простой планировкой (кратность K=1): объем до 8 000 м³ (при высоте потолков 5 метров — площадь застройки около 1 600 м²).
   • • Режим 10 000 м³/ч «Стандартная комплектация, Короткая сеть»:
     • 🏭 Типовые ремонтные мастерские, склады, депо (кратность K=2): здания строительным объемом до 5 000 м³ (например, пролет габаритами 18 × 48 метров с полезной высотой 5.7 метра).
     • 🏭 Крупные закрытые ангары напольного хранения (кратность K=1): строительный объем до 10 000 м³, работающие по схеме прямого сосредоточенного выпуска нагретого воздуха через распределительные сопла установки.
   • • Режим 12 000 м³/ч «Спецмодификация, Длинная сеть»:
     • 🏭 Крупные заводы, цеха металлообработки (K=2): строительный объем до 6 000 м³ с разветвленной сетью каналов по всему объекту.
     • 🏭 Высотные логистические комплексы (K=1): строительный объем до 12 000 м³ (площадь застройки около 2 000 м²) при высоте потолков 6 метров, где мощный напор позволяет пробить всю трассу воздуховодов.
