Электрокалориферная установка СФОЦ-40

Принципы подбора и режимы эксплуатации СФОЦ-40

Электрокалориферная приточная установка СФОЦ-40 установленной тепловой мощностью 45 кВт является наименьшим агрегатом в линейке среднемощного промышленного оборудования. Данный моноблок разработан для совмещенных систем воздушного отопления и приточной вентиляции небольших производственных участков, отдельно стоящих мастерских, боксов и гаражей автосервиса, складских помещений. В специализированных сельскохозяйственных комплексах установка СФОЦ-40 применяется для организации локального микроклимата и обеспечения нормативного воздухообмена в малых и средних технологических помещениях животноводческого и птицеводческого секторов.

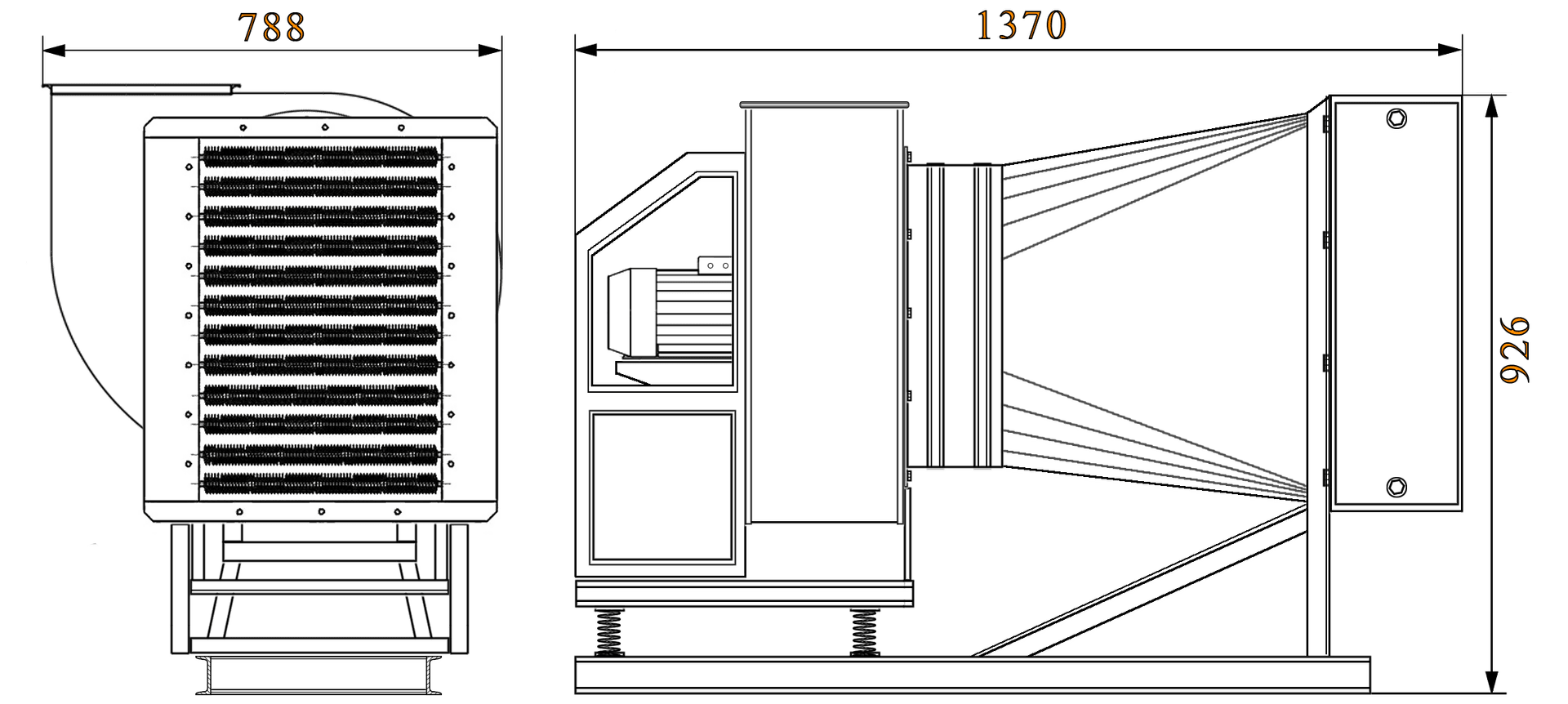

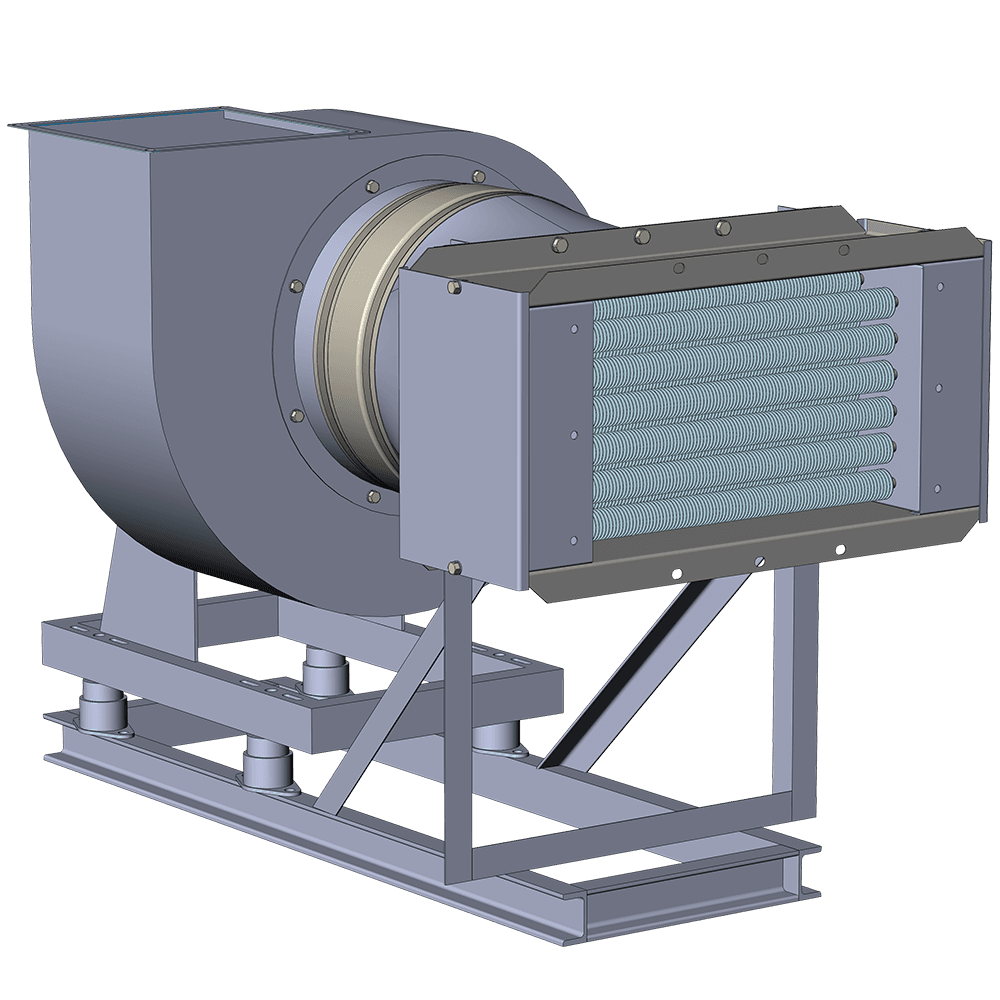

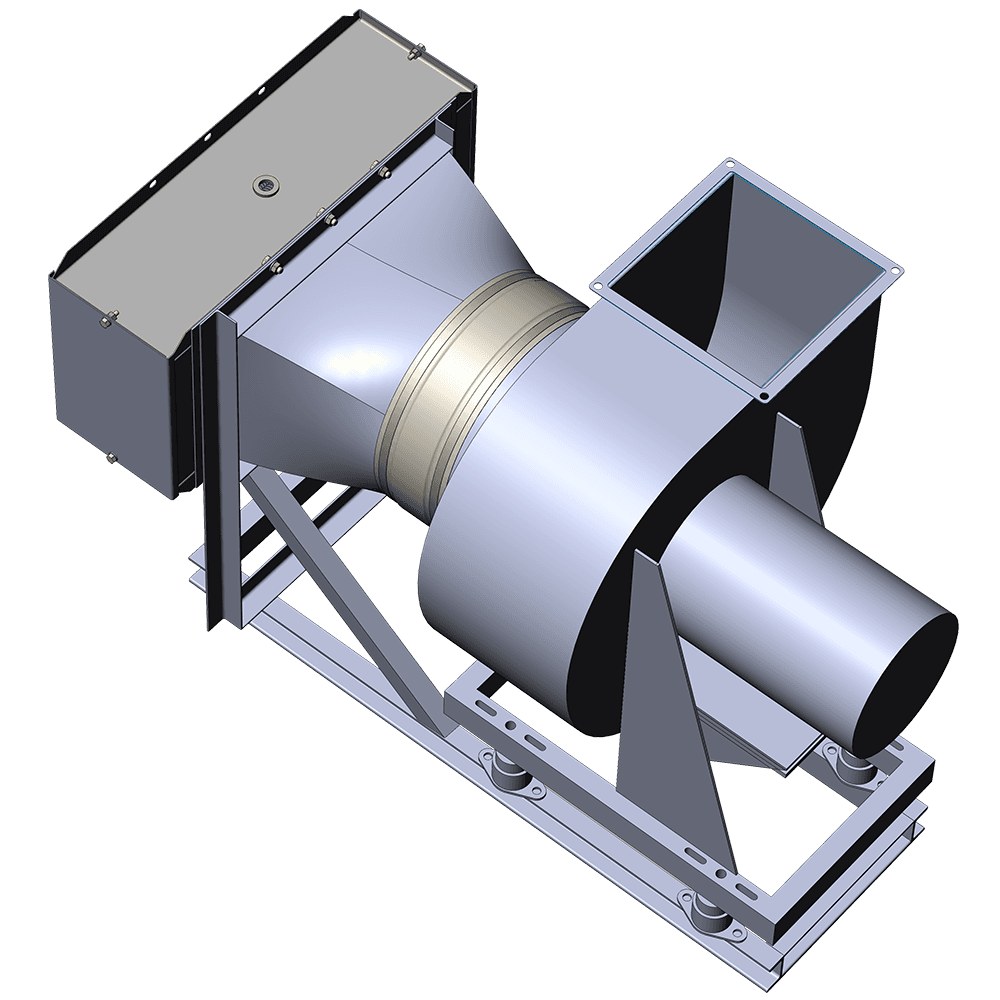

Конструктивной основой установки является канальный калорифер СФО-40, расположенный строго со стороны всасывания радиального вентилятора ВР 85-77-4 с электродвигателем 0.75 кВт (1500 об/мин). Внутреннее квадратное сечение выхлопного фланца вентилятора составляет 275×275 мм. Такое решение обеспечивает равномерное распределение скоростей и интенсивный турбулентный обдув алюминиевого оребрения ТЭНов (технология ХРП). Высокая скорость потока гарантирует эффективный съем тепла и полностью исключает появление локальных зон перегрева нагревательных элементов.

1. ⚙️ 1. Каскадный алгоритм регулирования мощности

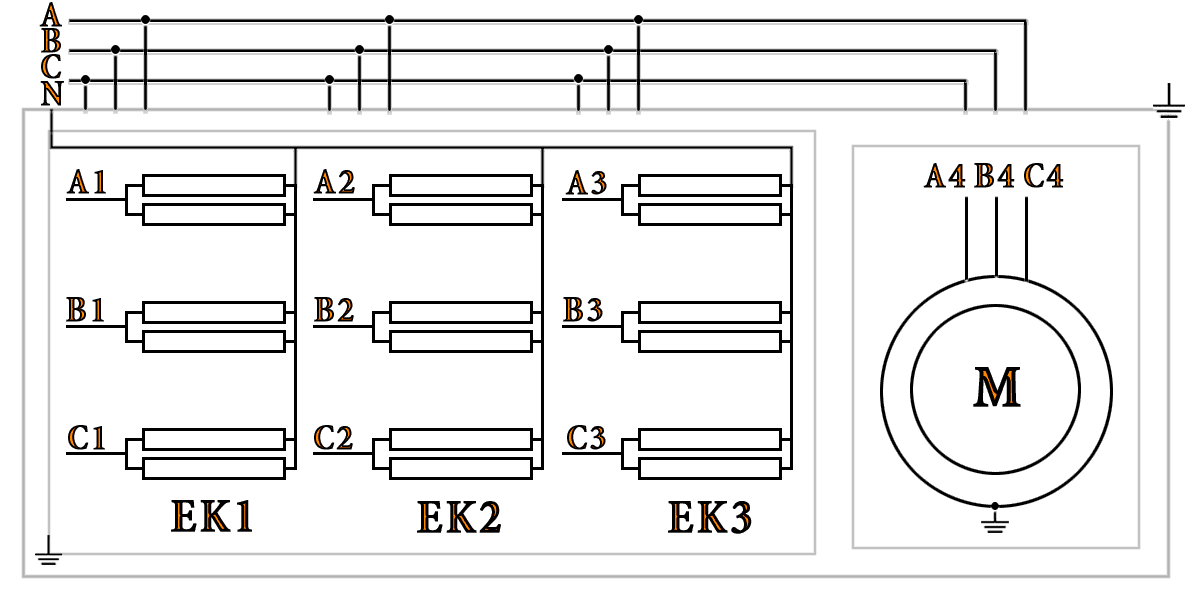

   Установка СФОЦ-40 имеет трехсекционную структуру (мощность каждой секции составляет 15 кВт), что позволяет осуществлять ступенчатое регулирование тепловой нагрузки по мере изменения температуры наружного воздуха:

   1. • Ступень 1 (Полная мощность — 45 кВт): Включены все три электрические секции. Режим предназначен для компенсации теплопотерь здания в расчетный зимний период года.
   2. • Ступень 2 (Частичная мощность 2/3 — 30 кВт): В работе задействованы две независимые электрические секции. Переход на эту ступень позволяет оптимизировать энергопотребление и избежать перегрева нагревательных элементов в периоды зимних оттепелей и ранней весны.
   3. • Ступень 3 (Минимальная мощность 1/3 — 15 кВт): В работе находится строго одна секция. Применяется для организации дежурного отопления помещений в нерабочие часы, в режиме глубокого межсезонного прогрева или в технологических целях.
2. ⚙️ 2. Взаимосвязь расходов и располагаемого статического давления

   Установка СФОЦ-40 обеспечивает стабильную напорную характеристику в рабочем интервале производительности (3 000 – 3 500 м³/ч). Развиваемый вентилятором статический напор в первую очередь расходуется на преодоление внутреннего аэродинамического сопротивления интегрированного калорифера СФО-40, а остаточная величина формирует располагаемое статическое давление для преодоления сопротивления внешней вентиляционной сети здания.

   Поведение электровоздушного отопителя в рамках его безопасного рабочего интервала делится на два режима:

   • Режим 3 000 м³/ч — «Номинальный / Сбалансированный»

     • • Аэродинамика: Скорость воздуха в живом сечении калорифера умеренная. Располагаемое статическое давление для вентиляционной сети здания стабильно удерживается в диапазоне 175–214 Па.
     • • Теплофизика: По характеристикам наиболее эффективная рабочая точка установки с обеспечением средней дельты нагрева воздуха в 40 °C (при расчетной зимней температуре -20 °C на выходе достигается положительная температура +18 °C). Полная тепловая нагрузка используется в холодный период года; при весеннем потеплении рекомендуется каскадно снижать мощность нагрева во избежание перегрева воздушного тракта.

     В таблицах приведены эксплуатационные параметры установки СФОЦ-40 при фиксированных расходах воздуха. Значения отражают взаимосвязь температуры воздуха на выходе и располагаемого статического напора установки в зависимости от температуры входящего потока и выбранной ступени мощности (полная, 2/3 или 1/3). Расчетные режимы разделены на три технологические зоны по уровню термической нагрузки на нагревательные элементы. Благоприятные и рекомендуемые условия эксплуатации с температурой на поверхности нагревателей до 150 °C выделены зеленым цветом. Рабочие параметры с повышенной термической нагрузкой представлены желтым цветом. Пороговые значения, при которых температура поверхности нагревателей превышает допустимые пределы находятся в красной зоне.

     Режимы работы при расходе 3 000 м³/ч

     Производительность по воздуху: 3000 м3/час	Статический напор вентилятора: 314 Па

     Производительность по воздуху: 3000 м³/час

     Температура на входе, °С	Полная мощность (45 кВт)		Частичная мощность 2/3 (30 кВт)		Минимальная мощность 1/3 (15 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+6	175	-7	171	-19	168
     -25	+12	182	-1	179	-14	176
     -20	+18	190	+4	187	-8	183
     -15	+24	196	+10	193	-3	190
     -10	+29	203	+15	200	+2	197
     -5	+35	208	+21	206	+7	203
     0	+41	214	+26	211	+13	209
     +5	+46	219	+32	216	+18	214
     +10	+52	223	+37	221	+23	219
     +15	⛔	—	+43	226	+28	224
     +20	⛔	—	+48	230	+34	228
     +25	⛔	—	⛔	—	+39	232
     +30	⛔	—	⛔	—	+44	236
     +35	⛔	—	⛔	—	+49	239
     +40	⛔	—	⛔	—	⛔	—

   • Режим 3 500 м³/ч — «Высокообъемный / Короткая сеть»

     • • Аэродинамика: Статический напор вентилятора снижается, из-за чего располагаемое давление для внешней вентиляционной сети составляет 43 Па. Режим ориентирован исключительно на работу со сверхкороткими вентиляционными трассами или прямой сосредоточенный выпуск.
     • • Теплофизика: Обдув обеспечивает интенсивный теплосъем с нагревательных элементов, гарантируя безопасный термический режим работы оборудования. Зимняя дельта нагрева воздуха снижается до 31 °C. Из-за минимального запаса свободного напора режим требует строгого контроля за недопущением перегрева оболочки ТЭНов выше критической отметки в случае случайного засорения или зажатия воздушного тракта.
     Режимы работы при расходе 3 500 м³/ч

     Производительность по воздуху: 3500 м3/час	Статический напор вентилятора: 230 Па

     Производительность по воздуху: 3500 м³/час

     Температура на входе, °С	Полная мощность (45 кВт)		Частичная мощность 2/3 (30 кВт)		Минимальная мощность 1/3 (15 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+1	43	-10	39	-20	35
     -25	+6	54	-5	50	-15	46
     -20	+12	63	0	60	-10	56
     -15	+18	72	+6	69	-5	66
     -10	+23	81	+11	77	0	74
     -5	+29	88	+17	85	+6	82
     0	+35	96	+22	93	+11	90
     +5	+40	102	+28	100	+16	97
     +10	+46	109	+33	106	+21	103
     +15	+51	115	+38	112	+26	109
     +20	+57	120	+44	118	+31	115
     +25	+63	125	+49	123	+37	121
     +30	+68	130	+55	128	+42	126
     +35	⛔	—	+60	132	+47	130
     +40	⛔	—	+65	137	+52	135
     +45	⛔	—	⛔	—	+58	139
     +50	⛔	—	⛔	—	+63	143
     +55	⛔	—	⛔	—	⛔	—

   PDF

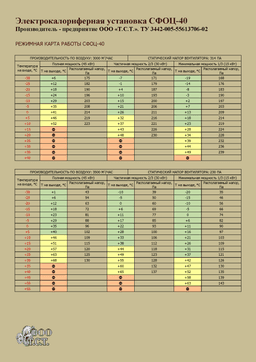

   Представлен расширенный теплотехнический и аэродинамический анализ установки СФОЦ-40 во всем диапазоне расходов воздуха. Файл содержит развернутые таблицы выходных температур, значения располагаемого статического напора для вентиляционной сети, графики совмещенной работы вентилятора и калорифера, а также критические точки эксплуатации при различных ступенях мощности.

3. ⚙️ 3. Инженерная градация вентиляционных сетей

   В серийном исполнении установка СФОЦ-40 не предназначена для работы с протяженными вентиляционными системами. Возможности инженерного подбора ограничены двумя типами трасс:

   • • Короткая сеть (сопротивление до 40 Па): Прямой сосредоточенный выпуск воздуха в объем помещения через распределительные сопла установки либо простая приточная ветка воздуховодов длиной до 8–10 метров с минимальным количеством местных сопротивлений. Под данный тип трассы моноблок допускается проектировать на максимальном расходе 3 500 м³/ч, где располагаемое статическое давление установки в 43 Па обеспечивает стабильную подачу воздуха в зимний период.
   • • Средняя сеть (сопротивление 50–150 Па): Стандартная вентиляционная магистраль протяженностью 15–25 метров с умеренным количеством поворотов и раздачей воздуха на 4–6 регулируемых решеток. Чтобы моноблок гарантированно преодолевал аэродинамическое сопротивление такой системы, проектный расход воздуха необходимо заложить на уровне 3 000 м³/ч. В этой рабочей зоне располагаемый статический напор установки возрастает до 175–214 Па, что позволяет выполнить качественную балансировку концевых воздухораспределителей.

   Инженерное решение для длинных сетей (сопротивление свыше 300–400 Па)

   В случаях, когда при требуемом расходе воздуха в диапазоне 3 000 – 4 000 м³/ч необходимо преодолеть аэродинамическое сопротивление протяженной или разветвленной вентиляционной сети (от 40 до 70 метров, с установленными шумоглушителями и фасонными элементами), возможности стандартной комплектации СФОЦ-40 по располагаемому напору будут недостаточны. В качестве технически обоснованного решения рекомендуется применение старшей модели СФОЦ-60 в режиме ограничения тепловой нагрузки до 2/3 номинальной мощности:

   • • Инженерное обоснование конфигурации: Потребителю поставляется серийная установка СФОЦ-60 с двигателем 1.5 кВт (1500 об/мин), но ее электрическая схема настраивается на постоянную работу только двух секций калорифера. Выдаваемая тепловая мощность (45 кВт) в точности совпадает с номиналом СФОЦ-40. При этом за счет увеличенного живого сечения корпуса СФОЦ-60 скорость потока внутри установки падает, что приводит к существенному снижению внутреннего аэродинамического сопротивления пучка ТЭНов.
   • • Аэродинамические и теплофизические показатели: На расходах воздуха 3 000 – 4 000 м³/ч данная система обеспечивает от 530 до 650 Па чистого располагаемого статического давления для внешней сети здания. При этом параметры нагрева воздуха строго соответствуют проектным значениям (дельта температур обеспечивает стабильный приток на уровне +10...+20 °C в холодный период года), а нагревательные элементы ХРП эксплуатируются в режиме сниженного теплового напряжения, что гарантирует их термическую безопасность.
4. ⚙️ 4. Строительные объемы и кубатура зданий

   При подборе СФОЦ-40 в качестве основного источника совмещенного приточно-воздушного отопления (с полной компенсацией теплопотерь здания) кратность воздухообмена по СП 60.13330 принимается в среднем от 1 до 3 объемов в час в зависимости от технологического назначения помещений. Фактические напорно-расходные характеристики установки обеспечивают наиболее эффективное покрытие параметров объектов при расчетной кратности воздухообмена в пределах от 1 до 2 объемов в час:

   • • Режим 3 000 м³/ч «Номинальный / Сбалансированный»:
     • 🏭 Объекты с развитыми сетями воздуховодов (кратность K=2): здания строительным объемом до 1 500 м³.
     • 🏭 Склады и ангары с простой планировкой (кратность K=1): объем до 3 000 м³ (при высоте потолков 5 метров — площадь застройки около 600 м²).
   • • Режим 3 500 м³/ч «Высокообъемный / Короткая сеть»:
     • 🏭 Мастерские, автосервисы, небольшие цеха (кратность K=2): здания строительным объемом до 1 750 м³ (например, бокс габаритами 12 × 24 метра с полезной высотой 6 метров).
     • 🏭 Ангары или склады (кратность K=1): строительный объем до 3 500 м³, работающие по схеме прямого сосредоточенного выпуска нагретого воздуха через распределительные сопла установки.
