Агрегат АО 2-3 п3

Паровой воздушно-отопительный агрегат АО 2-3 п3

Агрегат АО 2-3 п3

Характеристики: 3000 м3/ч;

40 кВт

56 932 руб. с НДС

Воздушно-отопительный агрегат АО 2-3 п3.
ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КПСк3:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Агрегаты данного типоразмера

Все трехрядные типоразмеры

Технические характеристики агрегата АО 2-3 п3

Производительность по воздуху, м3/час3000
Тепловая мощность агрегата, кВт40
Установленный паровой калориферКПСк3 АО2-3
Установленный вентиляторВО 6-300-4
Двигатель, кВт/об. мин.0.25/1500
Масса отопительного агрегата, кг77
Емкость комплектуемого калорифера, м30.00399
Площадь поверхности теплообмена, м212.9
Количество теплообменных трубок35
Диаметр патрубков, Ду мм50
Расход теплоносителя min, кг/час54
Расход теплоносителя max, кг/час133

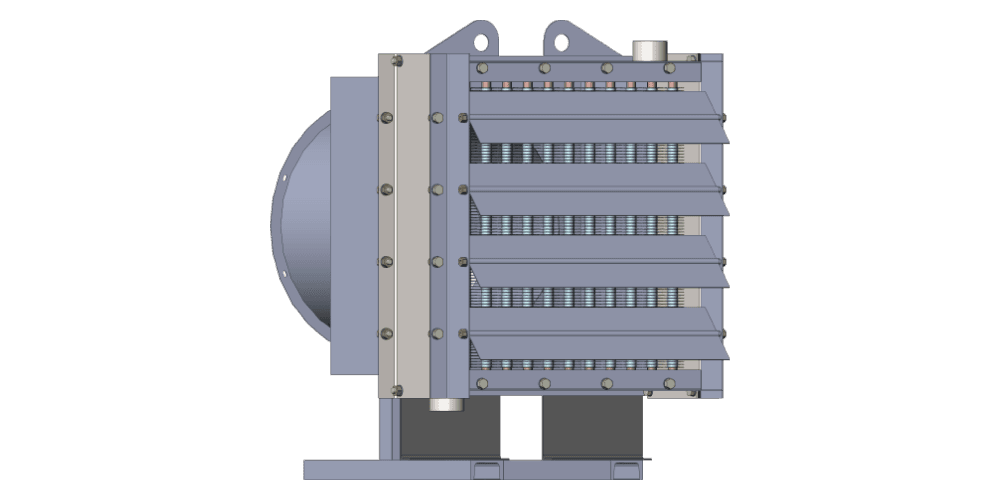

Паровой воздушный агрегат АО 2-3 трехрядный
Воздушно-отопительный агрегат АО 2-3 КПСк3 паровой

Таблица расчета и подбора парового агрегата АО 2-3 п3

Ниже представлены расчетные данные парового агрегата АО2-3 (на базе трехрядного парового калорифера КПСк) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Производительность по воздуху, м³/ч 2800
Давление сухого насыщенного пара, МПа 0,06 0,08 0,1
Температура пара, °С 85,9 93,5 99,6
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 39 45 47 52 44 49 51 57 47 52 55 60
Расход пара агрегатом, кг/ч 76 66 62 54 81 73 69 59 87 78 73 65
Производительность по теплу, кВт 48 42 40 34 51 46 43 37 54 49 46 40
Производительность по воздуху, м³/ч 2800
Давление сухого насыщенного пара, МПа 0,15 0,2 0,25
Температура пара, °С 111,4 120,2 127,4
Температура входящего воздуха, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
Температура выходящего воздуха, °С 53 59 61 66 58 64 66 71 62 68 70 75
Расход пара агрегатом, кг/ч 97 87 83 74 105 95 91 82 111 101 97 88
Производительность по теплу, кВт 60 54 51 46 64 58 55 50 67 61 59 53
Производительность по воздуху, м³/ч 2800
Давление сухого насыщенного пара, МПа 0,3 0,4 0,5
Температура пара, °С 133,5 143,6 151,8
Температура входящего воздуха, °С -10 0 +5 +20 -10 0 +5 +25 -10 0 +5 +30
Температура выходящего воздуха, °С 66 71 74 81 71 77 79 90 76 81 84 97
Расход пара агрегатом, кг/ч 116 107 101 88 126 115 111 92 133 123 118 95
Производительность по теплу, кВт 70 64 61 53 74 68 66 54 78 72 69 55

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

Габаритные размеры парового агрегата АО 2-3 п3

Отопительный агрегат АО 2-3 п3 технические характеристики
Габаритные размеры, мм
LBH
800575790
