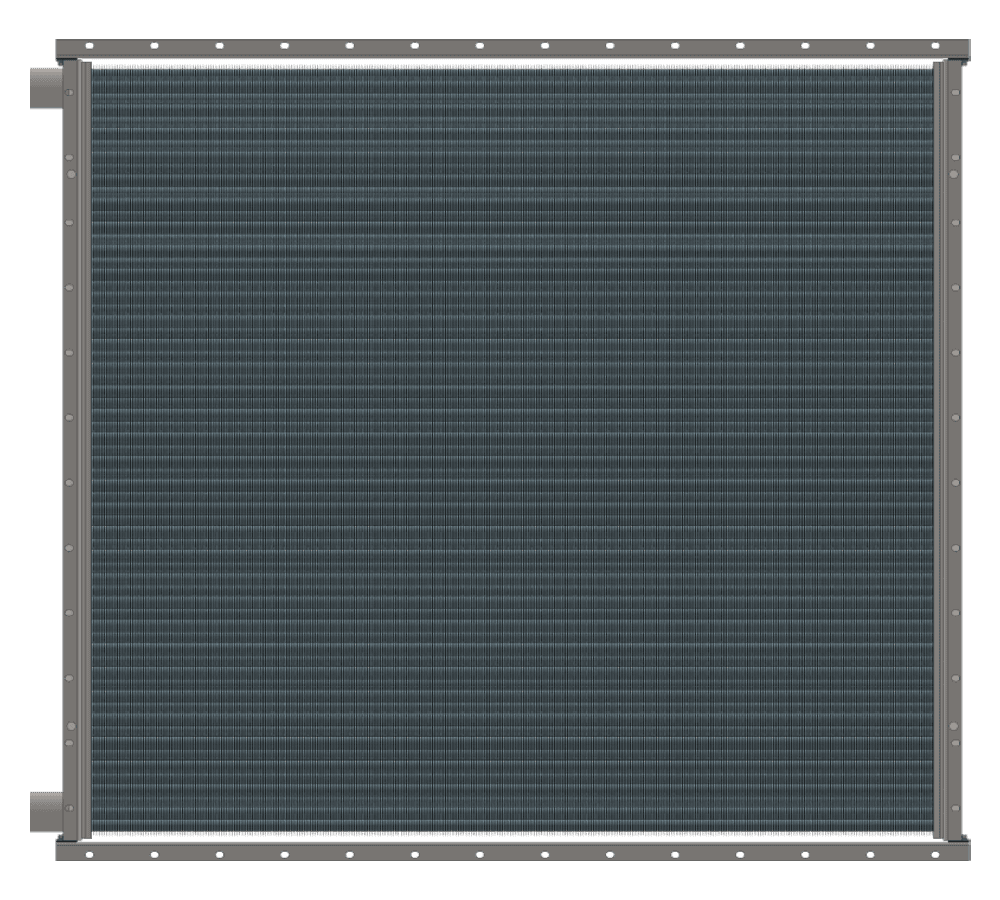

Калорифер ТВВ 312
Калорифер ТВВ 312
Характеристики: 25000 м3/ч;
599 кВт
111 103 руб. с НДС
Калорифер ТВВ 312 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 312 водяного
| Производительность по воздуху, м3/час | 25000 |
|---|---|
| Тепловая мощность калорифера, кВт | 599 |
| Площадь поверхности теплообмена, м2 | 95.9 |
| Площадь фронтального сечения, м2 | 2.488 |
| Объем воздухонагревателя, л | 57.7 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 98 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 65 |
| Масса, кг | 277 |
| Аэродинамическое сопротивление min, Па | 14 |
|---|---|
| Аэродинамическое сопротивление max, Па | 307 |
| Гидравлическое сопротивление min, кПа | 0.323 |
| Гидравлическое сопротивление max, кПа | 46.639 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 4.7 |
| Расход теплоносителя max, м3/час | 29.8 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.15 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 87.28 |
Таблица расчета и подбора водяного калорифера ТВВ 312
Ниже представлены расчетные данные водяного калорифера ТВВ 312 производства ООО «Т.С.Т.». Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 20000 | 25000 | 30000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 53 | 57 | 59 | 62 | 80 | 87 | 90 | 94 | 113 | 122 | 126 | 132 |
| Температура воздуха на выходе из калорифера, °С | 35 | 29 | 26 | 23 | 31 | 25 | 22 | 19 | 28 | 22 | 19 | 15 |
| Расход теплоносителя, м³/ч | 4,7 | 5,3 | 5,6 | 5,8 | 5,5 | 6,1 | 6,5 | 6,8 | 6,2 | 6,9 | 7,3 | 7,7 |
| Гидравлическое сопротивление, кПа | 3,8 | 4,7 | 5,3 | 5,9 | 5,1 | 6,5 | 7,2 | 8,0 | 6,6 | 8,3 | 9,3 | 10,3 |
| Производительность по теплу, кВт | 435 | 487 | 515 | 543 | 506 | 567 | 599 | 632 | 573 | 642 | 678 | 715 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 20000 | 25000 | 27500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 53 | 57 | 59 | 62 | 80 | 87 | 90 | 94 | 96 | 103 | 107 | 112 |
| Температура воздуха на выходе из калорифера, °С | 32 | 26 | 23 | 20 | 29 | 22 | 19 | 16 | 27 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 6,0 | 6,7 | 7,1 | 7,5 | 6,9 | 7,8 | 8,3 | 8,7 | 7,4 | 8,3 | 8,8 | 9,3 |
| Гидравлическое сопротивление, кПа | 5,8 | 7,4 | 8,2 | 9,2 | 7,9 | 10,0 | 11,2 | 12,5 | 9,0 | 11,4 | 12,8 | 14,3 |
| Производительность по теплу, кВт | 413 | 465 | 492 | 520 | 481 | 542 | 573 | 606 | 514 | 578 | 612 | 646 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 18000 | 22000 | 25000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 44 | 47 | 49 | 51 | 63 | 68 | 71 | 74 | 80 | 87 | 90 | 94 |
| Температура воздуха на выходе из калорифера, °С | 32 | 26 | 23 | 21 | 29 | 23 | 20 | 17 | 27 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 7,1 | 8,0 | 8,5 | 9,0 | 8,1 | 9,2 | 9,7 | 10,3 | 8,9 | 10,0 | 10,6 | 11,3 |
| Гидравлическое сопротивление, кПа | 8,0 | 10,3 | 11,5 | 12,9 | 10,6 | 13,6 | 15,2 | 17,1 | 12,6 | 16,2 | 18,2 | 20,4 |
| Производительность по теплу, кВт | 369 | 417 | 442 | 468 | 424 | 480 | 508 | 538 | 463 | 523 | 555 | 587 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 18000 | 22000 | 25000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 44 | 47 | 49 | 51 | 63 | 68 | 71 | 74 | 80 | 87 | 90 | 94 |
| Температура воздуха на выходе из калорифера, °С | 30 | 25 | 22 | 19 | 27 | 22 | 19 | 16 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 8,8 | 10,0 | 10,7 | 11,3 | 10,2 | 11,5 | 12,3 | 13,0 | 11,1 | 12,6 | 13,4 | 14,2 |
| Гидравлическое сопротивление, кПа | 12,4 | 15,9 | 18,0 | 20,3 | 16,5 | 21,1 | 23,8 | 26,8 | 19,6 | 25,1 | 28,4 | 31,9 |
| Производительность по теплу, кВт | 360 | 408 | 433 | 459 | 414 | 469 | 498 | 528 | 452 | 512 | 544 | 576 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 18000 | 20000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 35 | 38 | 39 | 41 | 44 | 47 | 49 | 51 | 53 | 57 | 59 | 62 |
| Температура воздуха на выходе из калорифера, °С | 31 | 26 | 23 | 20 | 29 | 24 | 21 | 18 | 28 | 22 | 19 | 17 |
| Расход теплоносителя, м³/ч | 11,2 | 12,7 | 13,5 | 14,3 | 12,2 | 13,8 | 14,7 | 15,6 | 13,0 | 14,9 | 15,8 | 16,7 |
| Гидравлическое сопротивление, кПа | 19,3 | 25,1 | 28,4 | 31,9 | 22,9 | 29,7 | 33,6 | 37,7 | 26,4 | 34,4 | 39,0 | 43,7 |
| Производительность по теплу, кВт | 324 | 368 | 392 | 416 | 352 | 400 | 426 | 452 | 379 | 431 | 458 | 486 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 18000 | 20000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 35 | 38 | 39 | 41 | 44 | 47 | 49 | 51 | 53 | 57 | 59 | 62 |
| Температура воздуха на выходе из калорифера, °С | 29 | 24 | 21 | 18 | 27 | 22 | 19 | 16 | 26 | 20 | 17 | 15 |
| Расход теплоносителя, м³/ч | 13,4 | 15,4 | 16,3 | 17,4 | 14,6 | 16,6 | 17,7 | 18,8 | 15,7 | 17,9 | 19,0 | 20,3 |
| Гидравлическое сопротивление, кПа | 9,1 | 11,9 | 13,5 | 15,2 | 10,7 | 13,9 | 15,9 | 17,9 | 12,5 | 15,6 | 18,3 | 20,8 |
| Производительность по теплу, кВт | 312 | 356 | 378 | 402 | 339 | 386 | 411 | 437 | 365 | 416 | 442 | 470 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 18000 | 20000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 35 | 38 | 39 | 41 | 44 | 47 | 49 | 51 | 53 | 57 | 59 | 62 |
| Температура воздуха на выходе из калорифера, °С | 27 | 21 | 19 | 16 | 25 | 19 | 17 | 14 | 24 | 18 | 15 | 12 |
| Расход теплоносителя, м³/ч | 25,5 | 29,0 | 31,0 | 33,0 | 27,8 | 31,5 | 33,9 | 36,0 | 29,8 | 34,0 | 36,1 | 38,5 |
| Гидравлическое сопротивление, кПа | 10,6 | 13,8 | 15,7 | 17,8 | 12,6 | 16,3 | 18,8 | 21,2 | 14,5 | 18,9 | 21,4 | 24,3 |
| Производительность по теплу, кВт | 296 | 338 | 361 | 384 | 321 | 368 | 392 | 418 | 346 | 396 | 422 | 449 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

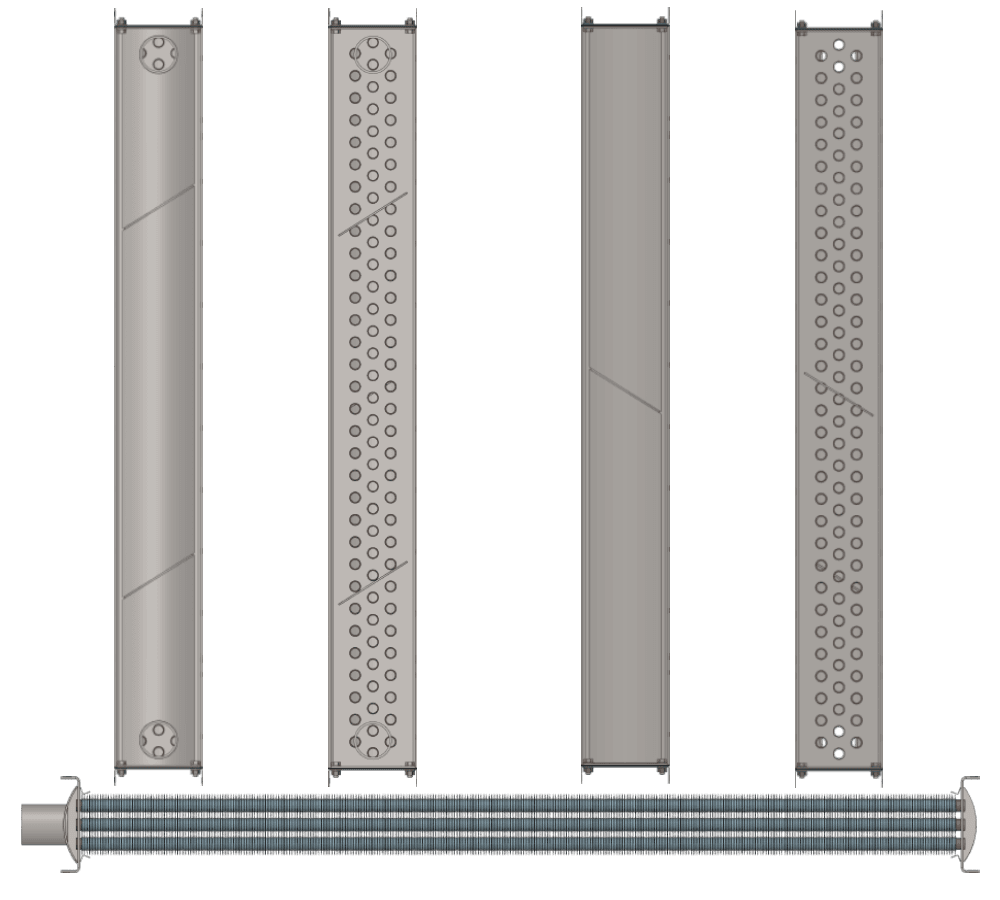

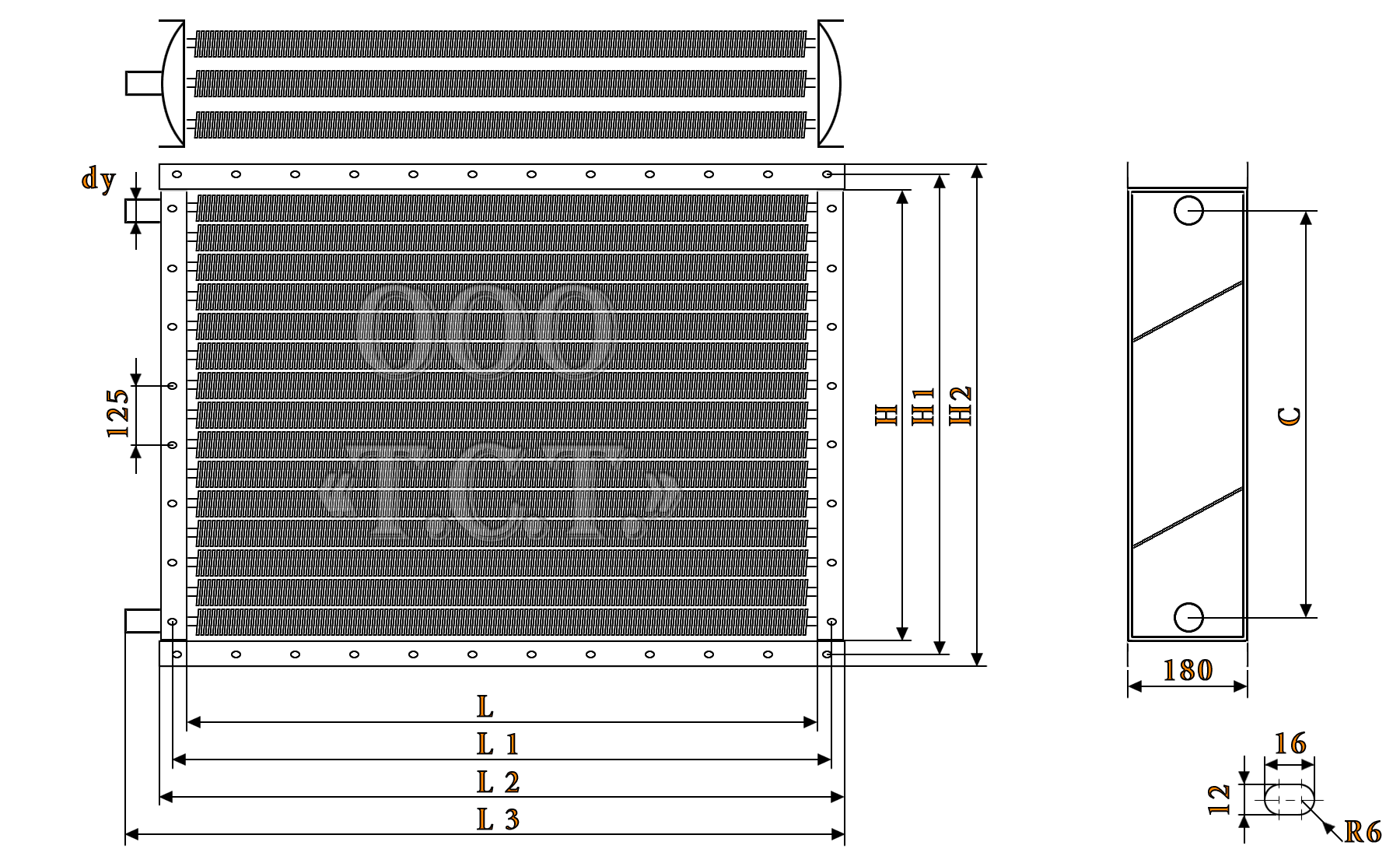

Габаритные размеры калорифера ТВВ 312
| Габаритные и присоединительные размеры калорифера ТВВ 312 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1792 | 1500 | 1548 | 1572 | 1388 | 65 |
Оплата и доставка ТВВ 312
Заказать калорифер ТВВ 312 на нашем предприятии можно следующими способами:
- • позвонив по телефону: +7 (904) 968-14-88
- • заполнив форму заявки на нашем сайте
- • отправив письмо на электронную почту: zao_tst@mail.ru
Способы оплаты калорифера ТВВ 312:
- • на основании счета с частичной или полной оплатой
- • на основании договора с частичной или полной постоплатой
Первичная документация:
- • универсальный передаточный документ УПД
- • обмен документами через ЭДО
| Банковские реквизиты ООО «Т.С.Т.» | |||
|---|---|---|---|
| ИНН | КПП | 5404002676 | 421401001 |
| БИК | 044525411 | 043207612 | |
| Расчетный счет | 407 028 105 1307 00 000 31 | 407 028 100 2621 01 023 57 | |
| Банк | Филиал «Центральный» Банка ВТБ ПАО г. Москва | Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово | |
| Корреспондентский счет | 301 018 101 4525 00 004 11 | 301 018 102 0000 00 006 12 | |
Доставка калорифера ТВВ 312:
- • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
- • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
- • поставка автотранспортом нашего предприятия
| Регион | Населенный пункт | Компания | Отрасль промышленности |
|---|---|---|---|
| Алтайский край | г. Барнаул | ООО «Алтайская Индустриальная Компания» | Промышленное снабжение |
| Иркутская область | г. Иркутск | ООО «Продимэкс» | Вентиляция/Монтаж |
| Кемеровская область | г. Березовский | ЗАО «Черниговец» | Добывающая отрасль |
| Кемеровская область | г. Кемерово | АО «УК «Кузбассразрезуголь» | Добывающая отрасль |
| Кемеровская область | г. Междуреченск | ОАО «ОФ «Междуреченская» | Горнодобывающая пром-ть |
| Кемеровская область | г. Новокузнецк | ОАО «ОУК «Южкузбассуголь» | Добывающая отрасль |
| Красноярский край | г. Красноярск | ООО «ТД Енисейпром» | Металлообработка |
| Красноярский край | пгт. Краснокаменск | ОАО «Краснокаменский рудник» | Добывающая отрасль |
| Ленинградская область | г. Санкт-Петербург | ООО «Элком» | Приборостроение и электротехника |
| Московская область | г. Москва | ООО «Веконда» | Строительный сектор |
| Московская область | г. Щелково | ООО «Покрастех» | Производство оборудования |
| Нижегородская область | г. Нижний Новгород | ООО «Строй Гарант» | Строительный сектор |
| Новосибирская область | г. Новосибирск | ООО «Компания «Энергопарк» | Промышленная энергетика |
| Омская область | г. Омск | ЗАО «Б-Графф Электро» | Приборостроение и электротехника |
| Республика Хакасия | г. Саяногорск | ООО «Саянцветметремонт» | Металлургия |
| Республика Хакасия | г. Черногорск | ООО «СУЭК-Хакасия» | Добывающая отрасль |
| Свердловская область | г. Екатеринбург | ООО «ТСиТ» | Вентиляция/Монтаж |
| Ставропольский край | г. Буденновск | ООО «Птичий двор» | Агропромышленный комплекс |
| Томская область | г. Томск | ООО «Погода для вас» | Вентиляция/Монтаж |
Данные для транспортировки. Внешние габаритные размеры: 1.792 м х 1.572 м х 0.180 м; объем: 0.507 м3; вес калорифера ТВВ 312: 277 кг.
