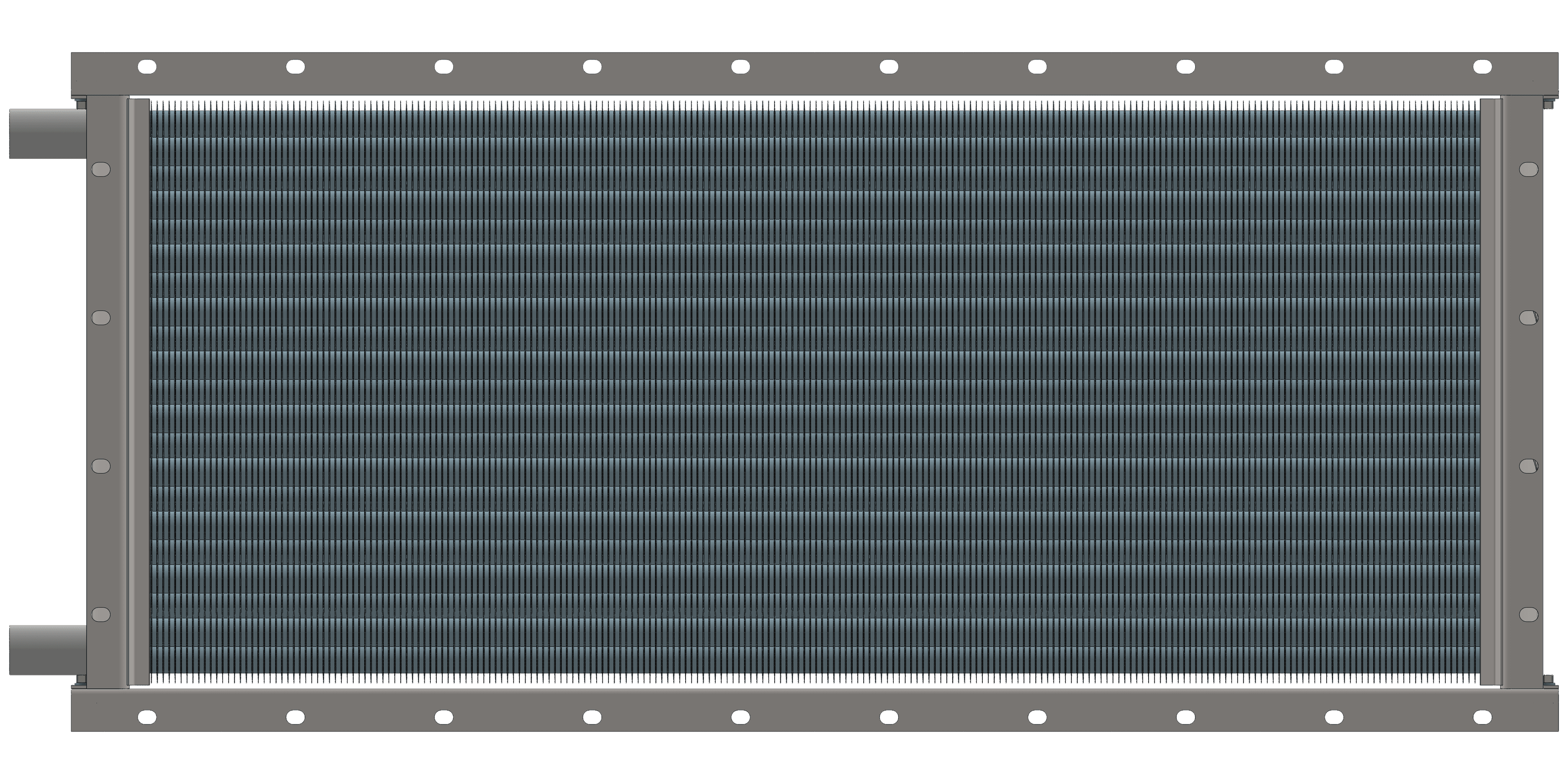

Калорифер ТВВ 310
Калорифер ТВВ 310
Характеристики: 6300 м3/ч;
139 кВт
33 196 руб. с НДС
Калорифер ТВВ 310 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 310 водяного
| Производительность по воздуху, м3/час | 6300 |
|---|---|
| Тепловая мощность калорифера, кВт | 139 |
| Площадь поверхности теплообмена, м2 | 21.9 |
| Площадь фронтального сечения, м2 | 0.581 |
| Объем воздухонагревателя, л | 14.4 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 32 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 74 |
| Аэродинамическое сопротивление min, Па | 14 |
|---|---|
| Аэродинамическое сопротивление max, Па | 307 |
| Гидравлическое сопротивление min, кПа | 0.146 |
| Гидравлическое сопротивление max, кПа | 20.93 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 1.1 |
| Расход теплоносителя max, м3/час | 6.8 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.15 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 87.28 |
Таблица расчета и подбора водяного калорифера ТВВ 310
Ниже представлены расчетные данные водяного калорифера ТВВ 310 производства ООО «Т.С.Т.». Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 5500 | 6300 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 60 | 65 | 67 | 70 | 72 | 77 | 81 | 84 | 93 | 100 | 104 | 108 |
| Температура воздуха на выходе из калорифера, °С | 31 | 25 | 22 | 19 | 29 | 23 | 20 | 17 | 27 | 21 | 18 | 14 |
| Расход теплоносителя, м³/ч | 1,1 | 1,2 | 1,3 | 1,4 | 1,2 | 1,3 | 1,4 | 1,5 | 1,3 | 1,4 | 1,5 | 1,6 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,8 | 0,9 | 1,0 | 0,7 | 0,9 | 1,0 | 1,2 | 0,9 | 1,1 | 1,2 | 1,4 |
| Производительность по теплу, кВт | 101 | 113 | 119 | 126 | 108 | 121 | 127 | 134 | 118 | 132 | 139 | 147 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4500 | 5500 | 6300 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 49 | 53 | 55 | 58 | 72 | 77 | 81 | 84 | 93 | 100 | 104 | 108 |
| Температура воздуха на выходе из калорифера, °С | 30 | 24 | 21 | 18 | 27 | 21 | 18 | 14 | 25 | 18 | 15 | 12 |
| Расход теплоносителя, м³/ч | 1,3 | 1,5 | 1,6 | 1,7 | 1,5 | 1,7 | 1,8 | 1,9 | 1,6 | 1,8 | 1,9 | 2,1 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,1 | 1,2 | 1,4 | 1,2 | 1,5 | 1,7 | 1,8 | 1,4 | 1,8 | 2,0 | 2,2 |
| Производительность по теплу, кВт | 89 | 100 | 106 | 112 | 102 | 115 | 122 | 129 | 112 | 126 | 133 | 141 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4500 | 5000 | 5500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 49 | 53 | 55 | 58 | 60 | 65 | 67 | 70 | 72 | 77 | 81 | 84 |
| Температура воздуха на выходе из калорифера, °С | 28 | 22 | 19 | 16 | 27 | 20 | 18 | 14 | 25 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 1,7 | 1,9 | 2,0 | 2,1 | 1,8 | 2,0 | 2,2 | 2,3 | 1,9 | 2,2 | 2,3 | 3,9 |
| Гидравлическое сопротивление, кПа | 1,4 | 1,8 | 2,1 | 2,3 | 1,6 | 2,1 | 2,3 | 2,6 | 1,8 | 2,4 | 2,7 | 2,4 |
| Производительность по теплу, кВт | 86 | 97 | 103 | 109 | 92 | 104 | 111 | 117 | 98 | 111 | 118 | 125 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 4500 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 40 | 43 | 44 | 46 | 49 | 53 | 55 | 58 | 60 | 65 | 67 | 70 |
| Температура воздуха на выходе из калорифера, °С | 30 | 24 | 21 | 18 | 28 | 22 | 19 | 16 | 27 | 21 | 18 | 14 |
| Расход теплоносителя, м³/ч | 1,6 | 1,8 | 1,9 | 2,0 | 1,7 | 1,9 | 2,0 | 2,1 | 1,8 | 1,9 | 2,2 | 2,3 |
| Гидравлическое сопротивление, кПа | 1,2 | 1,5 | 1,7 | 1,9 | 1,4 | 1,8 | 2,0 | 2,3 | 1,6 | 2,1 | 2,3 | 2,6 |
| Производительность по теплу, кВт | 79 | 89 | 95 | 100 | 86 | 97 | 103 | 109 | 92 | 104 | 111 | 117 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 4500 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 40 | 43 | 44 | 46 | 49 | 53 | 55 | 58 | 60 | 65 | 67 | 70 |
| Температура воздуха на выходе из калорифера, °С | 28 | 22 | 19 | 17 | 26 | 20 | 17 | 15 | 24 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 2,6 | 3,0 | 3,2 | 3,4 | 2,9 | 3,2 | 3,5 | 3,7 | 3,1 | 3,5 | 3,7 | 3,9 |
| Гидравлическое сопротивление, кПа | 3,4 | 4,5 | 5,1 | 5,7 | 4,1 | 5,2 | 6,0 | 6,7 | 4,7 | 6,1 | 6,9 | 7,8 |
| Производительность по теплу, кВт | 75 | 86 | 91 | 97 | 82 | 93 | 99 | 105 | 88 | 100 | 107 | 113 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 31 | 33 | 35 | 36 | 40 | 43 | 44 | 46 | 49 | 53 | 55 | 58 |
| Температура воздуха на выходе из калорифера, °С | 29 | 24 | 21 | 18 | 27 | 22 | 19 | 16 | 25 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 3,0 | 3,4 | 3,6 | 3,8 | 3,3 | 3,7 | 3,9 | 4,2 | 3,5 | 4,0 | 4,3 | 4,5 |
| Гидравлическое сопротивление, кПа | 4,4 | 5,7 | 6,4 | 7,3 | 5,2 | 6,9 | 7,8 | 8,8 | 6,2 | 8,1 | 9,2 | 10,3 |
| Производительность по теплу, кВт | 68 | 78 | 83 | 88 | 75 | 85 | 91 | 96 | 81 | 93 | 99 | 105 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 31 | 33 | 35 | 36 | 40 | 43 | 44 | 46 | 49 | 53 | 55 | 58 |
| Температура воздуха на выходе из калорифера, °С | 28 | 22 | 20 | 17 | 26 | 20 | 18 | 15 | 24 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 5,7 | 6,5 | 6,9 | 7,5 | 6,3 | 7,2 | 7,6 | 8,2 | 6,8 | 7,8 | 8,3 | 8,8 |
| Гидравлическое сопротивление, кПа | 8,5 | 11,1 | 12,5 | 14,4 | 10,2 | 13,4 | 15,2 | 17,3 | 12,1 | 15,9 | 17,8 | 20,4 |
| Производительность по теплу, кВт | 66 | 76 | 81 | 86 | 72 | 83 | 89 | 94 | 79 | 90 | 96 | 102 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

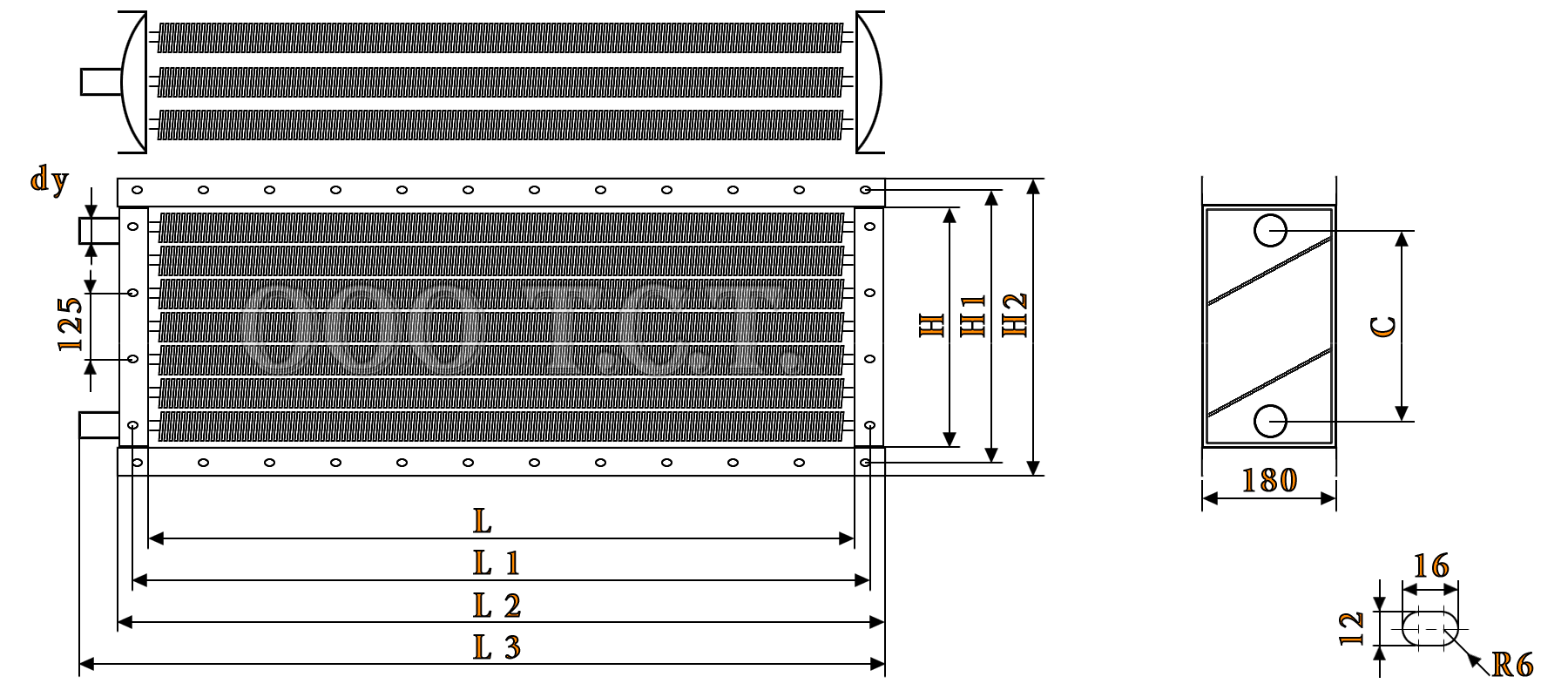

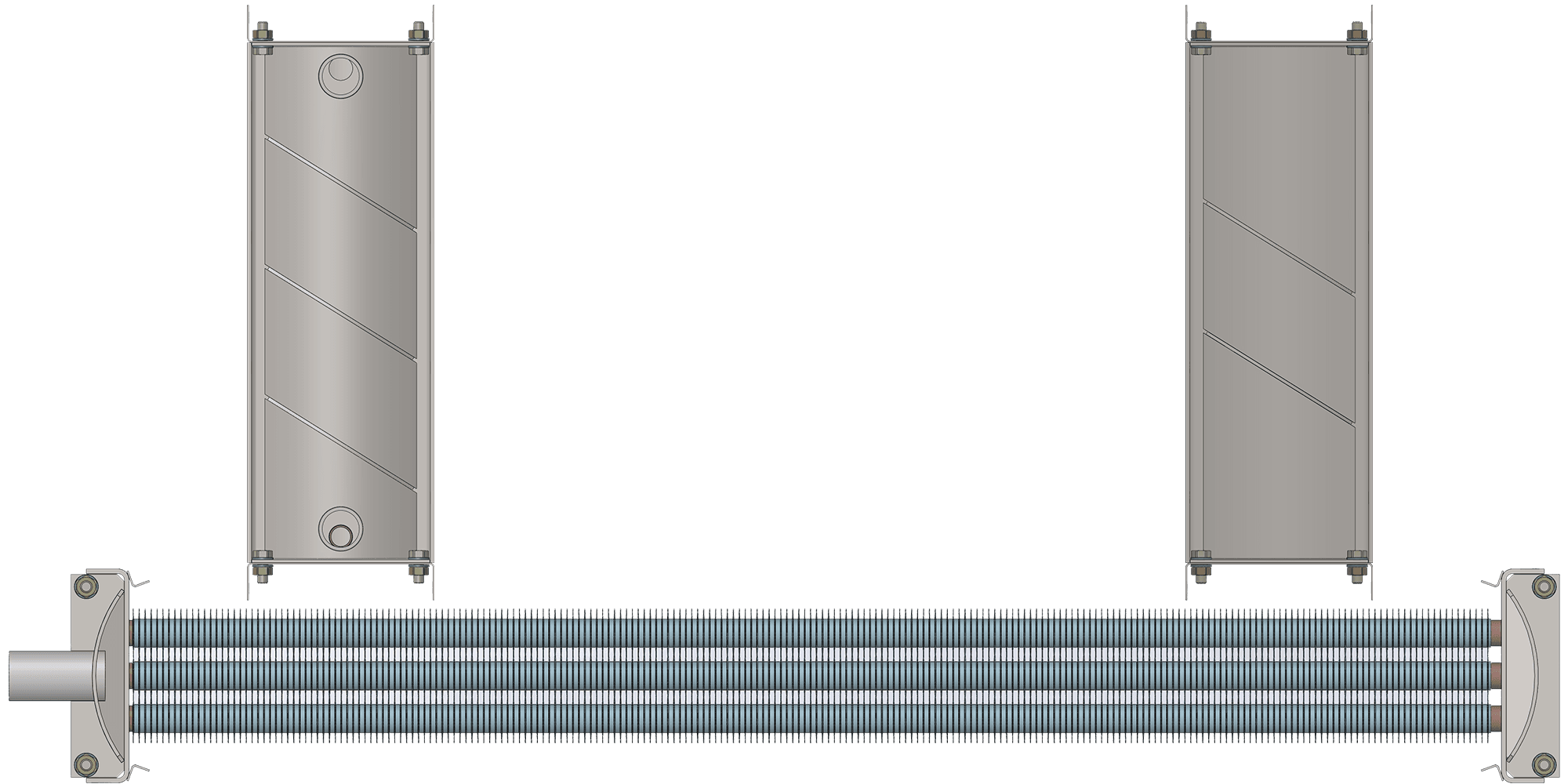

Габаритные размеры калорифера ТВВ 310
| Габаритные и присоединительные размеры калорифера ТВВ 310 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1155 | 1203 | 1227 | 1292 | 500 | 548 | 572 | 435 | 32 |
Оплата и доставка ТВВ 310
Заказать калорифер ТВВ 310 на нашем предприятии можно следующими способами:
- • позвонив по телефону: +7 (904) 968-14-88
- • заполнив форму заявки на нашем сайте
- • отправив письмо на электронную почту: zao_tst@mail.ru
Способы оплаты калорифера ТВВ 310:
- • на основании счета с частичной или полной оплатой
- • на основании договора с частичной или полной постоплатой
Первичная документация:
- • универсальный передаточный документ УПД
- • обмен документами через ЭДО
| Банковские реквизиты ООО «Т.С.Т.» | |||
|---|---|---|---|
| ИНН | КПП | 5404002676 | 421401001 |
| БИК | 044525411 | 043207612 | |
| Расчетный счет | 407 028 105 1307 00 000 31 | 407 028 100 2621 01 023 57 | |
| Банк | Филиал «Центральный» Банка ВТБ ПАО г. Москва | Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово | |
| Корреспондентский счет | 301 018 101 4525 00 004 11 | 301 018 102 0000 00 006 12 | |
Доставка калорифера ТВВ 310:
- • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
- • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
- • поставка автотранспортом нашего предприятия
| Регион | Населенный пункт | Компания | Отрасль промышленности |
|---|---|---|---|
| Алтайский край | г. Барнаул | ООО «СТК» | Промышленное снабжение |
| Алтайский край | с. Красногорское | ООО «МИС,С» | Фармацевтическая пром-сть |
| Белгородская область | г. Старый Оскол | ООО «Энергосервис» | Промышленная энергетика |
| Кемеровская область | г. Анжеро-Судженск | ОАО «Анжеромаш» | Тяжелое машиностроение |
| Кемеровская область | г. Кемерово | АО «УК «Кузбассразрезуголь» | Добывающая отрасль |
| Кемеровская область | г. Новокузнецк | ОАО «Западно-Сибирский испытательный центр» | Металлургия |
| Кемеровская область | г. Прокопьевск | ООО «УПТК» | Вентиляция/Монтаж |
| Кемеровская область | г. Таштагол | АО «Евразруда» | Добывающая отрасль |
| Красноярский край | г. Красноярск | ООО «ЭСХ» | Промышленная энергетика |
| Московская область | г. Красногорск | ООО «Союз» | Вентиляция/Монтаж |
| Московская область | г. Москва | ООО «Энерговосток» | Промышленная энергетика |
| Новосибирская область | г. Новосибирск | ООО МПО «Альтерна» | Металлообработка |
| Республика Хакасия | г. Саяногорск | ООО «Саянцветметремонт» | Металлургия |
| Самарская область | г. Самара | ООО «Модуль» | Вентиляция/Монтаж |
| Томская область | г. Томск | ООО «Компания Айтигеоком» | Автоматизация и ИТ |
Данные для транспортировки. Внешние габаритные размеры: 1.292 м х 0.572 м х 0.180 м; объем: 0.133 м3; вес калорифера ТВВ 310: 74 кг.
