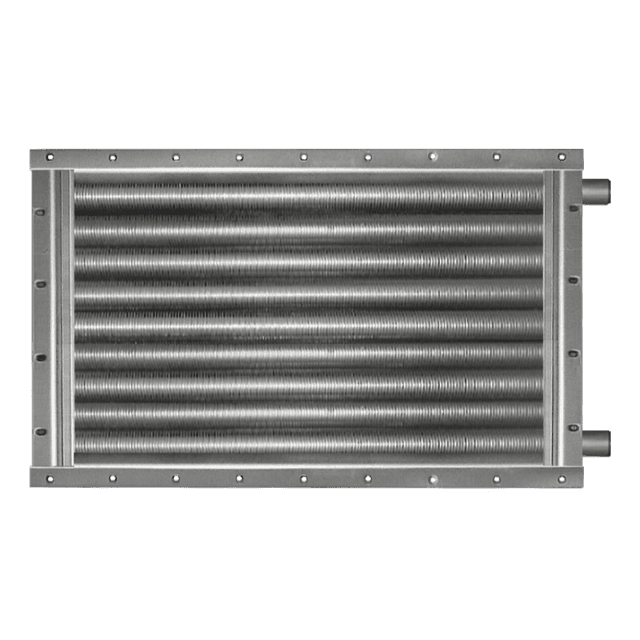

Калорифер ТВВ 306
Калорифер ТВВ 306
Характеристики: 2500 м3/ч;
55 кВт
20 682 руб. с НДС

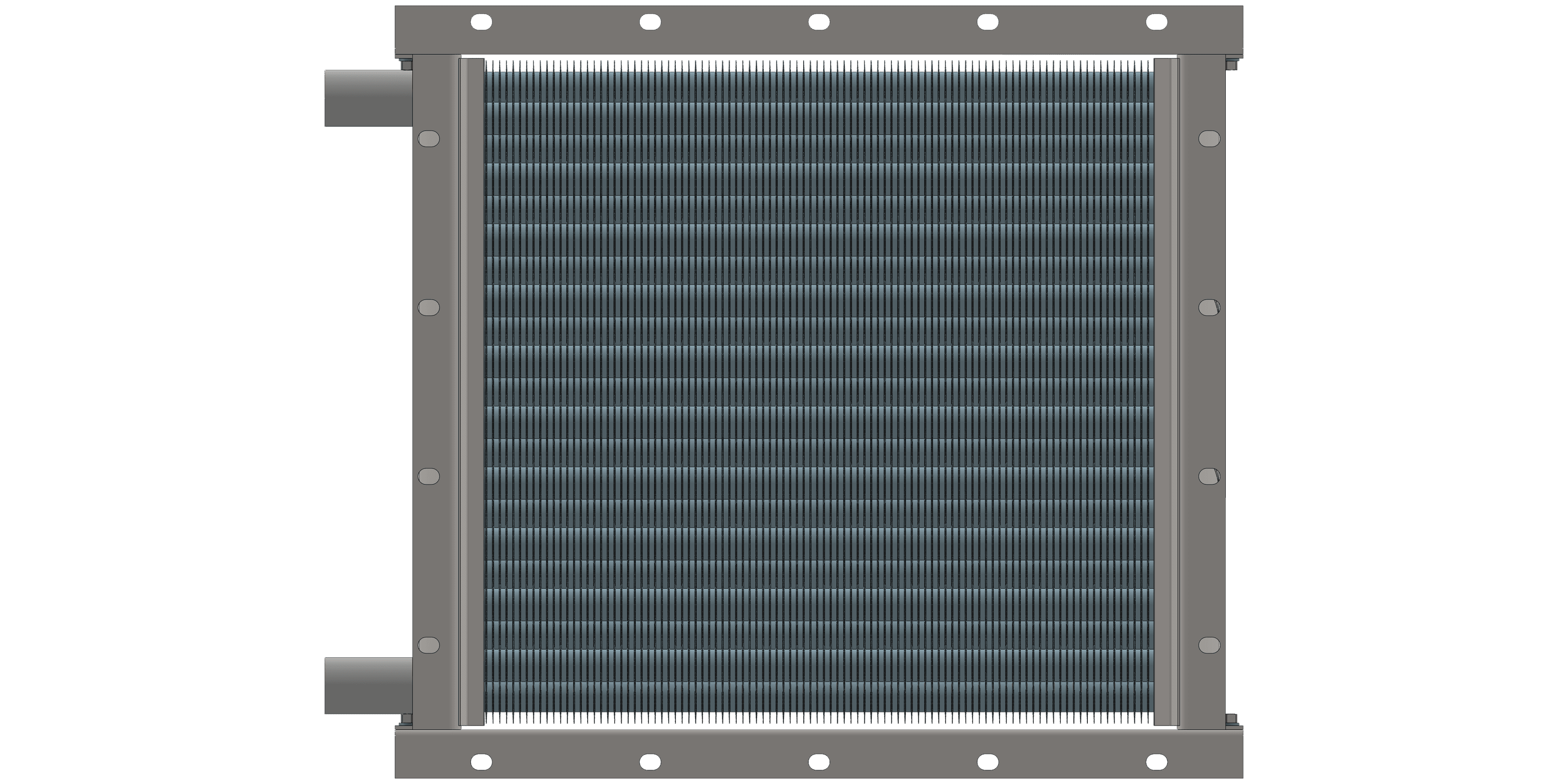

Калорифер ТВВ 306 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 306 водяного
| Производительность по воздуху, м3/час | 2500 |
|---|---|
| Тепловая мощность калорифера, кВт | 55 |
| Площадь поверхности теплообмена, м2 | 10.1 |
| Площадь фронтального сечения, м2 | 0.267 |
| Объем воздухонагревателя, л | 8.7 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 32 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 42 |
| Аэродинамическое сопротивление min, Па | 14 |
|---|---|
| Аэродинамическое сопротивление max, Па | 307 |
| Гидравлическое сопротивление min, кПа | 0.118 |
| Гидравлическое сопротивление max, кПа | 16.853 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 0.5 |
| Расход теплоносителя max, м3/час | 2.8 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.15 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 87.28 |
Таблица расчета и подбора водяного калорифера ТВВ 306
Ниже представлены расчетные данные водяного калорифера ТВВ 306 производства ООО «Т.С.Т.». Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/80 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 2800 | 3150 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 70 | 76 | 79 | 82 | 87 | 94 | 97 | 101 | 108 | 117 | 121 | 126 |
| Температура воздуха на выходе из калорифера, °С | 30 | 23 | 20 | 17 | 28 | 21 | 18 | 15 | 26 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,8 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,2 | 0,3 | 0,2 | 0,2 | 0,3 | 0,3 | 0,2 | 0,3 | 0,3 | 0,4 |
| Производительность по теплу, кВт | 49 | 55 | 58 | 61 | 53 | 59 | 63 | 66 | 58 | 64 | 68 | 71 |
| График теплоносителя, °С | 130/80 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2200 | 2500 | 2800 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 55 | 60 | 62 | 65 | 70 | 76 | 79 | 82 | 87 | 94 | 97 | 101 |
| Температура воздуха на выходе из калорифера, °С | 30 | 23 | 20 | 17 | 28 | 21 | 18 | 15 | 26 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,0 | 0,9 | 1,0 | 1,1 | 1,1 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,5 |
| Производительность по теплу, кВт | 43 | 48 | 51 | 54 | 47 | 53 | 56 | 59 | 51 | 57 | 60 | 63 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 1750 | 2000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 27 | 29 | 30 | 32 | 36 | 39 | 41 | 42 | 46 | 50 | 52 | 54 |
| Температура воздуха на выходе из калорифера, °С | 30 | 25 | 22 | 19 | 28 | 22 | 19 | 16 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,7 | 0,8 | 0,8 | 0,7 | 0,8 | 0,9 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,2 | 0,3 | 0,2 | 0,2 | 0,3 | 0,3 | 0,2 | 0,3 | 0,3 | 0,4 |
| Производительность по теплу, кВт | 30 | 34 | 36 | 38 | 33 | 38 | 40 | 42 | 36 | 41 | 44 | 46 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1200 | 1500 | 1800 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 18 | 19 | 20 | 21 | 27 | 29 | 30 | 32 | 38 | 41 | 43 | 44 |
| Температура воздуха на выходе из калорифера, °С | 32 | 27 | 24 | 22 | 29 | 23 | 21 | 18 | 26 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,8 | 0,7 | 0,8 | 0,9 | 0,9 | 0,8 | 0,9 | 1,0 | 1,1 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,2 | 0,3 | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,3 | 0,4 | 0,5 |
| Производительность по теплу, кВт | 25 | 28 | 30 | 32 | 29 | 33 | 35 | 37 | 33 | 37 | 40 | 42 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1200 | 1500 | 1800 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 18 | 19 | 20 | 21 | 27 | 29 | 30 | 32 | 38 | 41 | 43 | 44 |
| Температура воздуха на выходе из калорифера, °С | 31 | 26 | 23 | 21 | 28 | 22 | 20 | 17 | 25 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,9 | 1,0 | 1,0 | 1,1 | 1,0 | 1,2 | 1,2 | 1,3 | 1,2 | 1,3 | 1,4 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | 0,6 | 0,7 | 0,5 | 0,6 | 0,7 | 0,8 |
| Производительность по теплу, кВт | 24 | 28 | 29 | 31 | 29 | 32 | 35 | 37 | 32 | 37 | 39 | 42 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1200 | 1500 | 1800 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 18 | 19 | 20 | 21 | 27 | 29 | 30 | 32 | 38 | 41 | 43 | 44 |
| Температура воздуха на выходе из калорифера, °С | 31 | 26 | 23 | 20 | 27 | 22 | 19 | 16 | 25 | 19 | 16 | 14 |
| Расход теплоносителя, м³/ч | 1,1 | 1,2 | 1,3 | 1,4 | 1,2 | 1,4 | 1,5 | 1,6 | 1,4 | 1,6 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,5 | 0,6 | 0,7 | 0,6 | 0,7 | 0,9 | 1,0 | 0,7 | 1,0 | 1,1 | 1,3 |
| Производительность по теплу, кВт | 24 | 28 | 29 | 31 | 28 | 32 | 34 | 36 | 32 | 37 | 39 | 41 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1200 | 1500 | 1800 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 | -20 | -30 | -35 | -40 |
| Аэродинамическое сопротивление, Па | 18 | 19 | 20 | 21 | 27 | 29 | 30 | 32 | 38 | 41 | 43 | 44 |
| Температура воздуха на выходе из калорифера, °С | 30 | 26 | 23 | 21 | 27 | 22 | 19 | 17 | 25 | 19 | 17 | 14 |
| Расход теплоносителя, м³/ч | 2,1 | 2,4 | 2,5 | 2,7 | 2,4 | 2,8 | 3,0 | 3,2 | 2,8 | 3,2 | 3,4 | 3,6 |
| Гидравлическое сопротивление, кПа | 1,7 | 2,2 | 2,6 | 2,9 | 2,3 | 3,1 | 3,5 | 4,0 | 3,0 | 4,0 | 4,6 | 5,2 |
| Производительность по теплу, кВт | 24 | 27 | 29 | 31 | 28 | 32 | 34 | 37 | 32 | 37 | 39 | 42 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

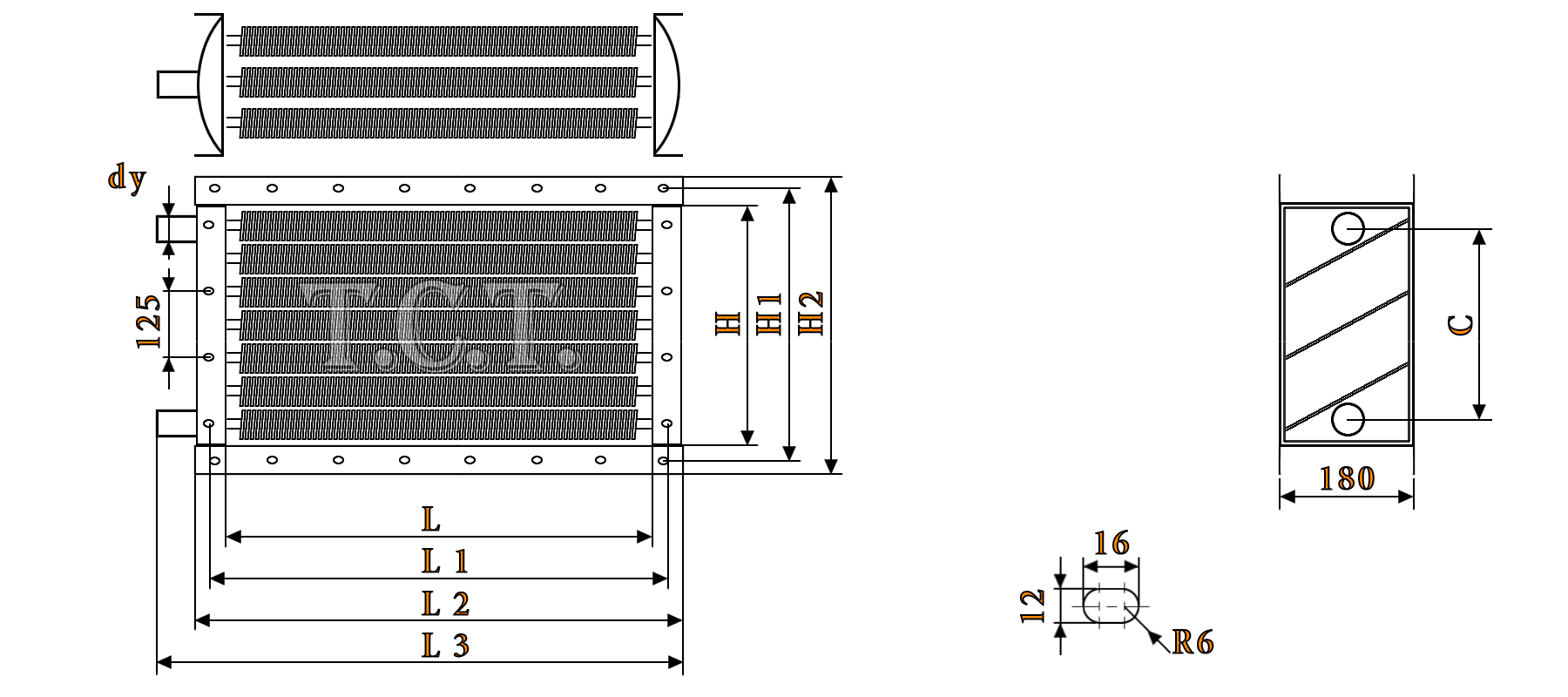

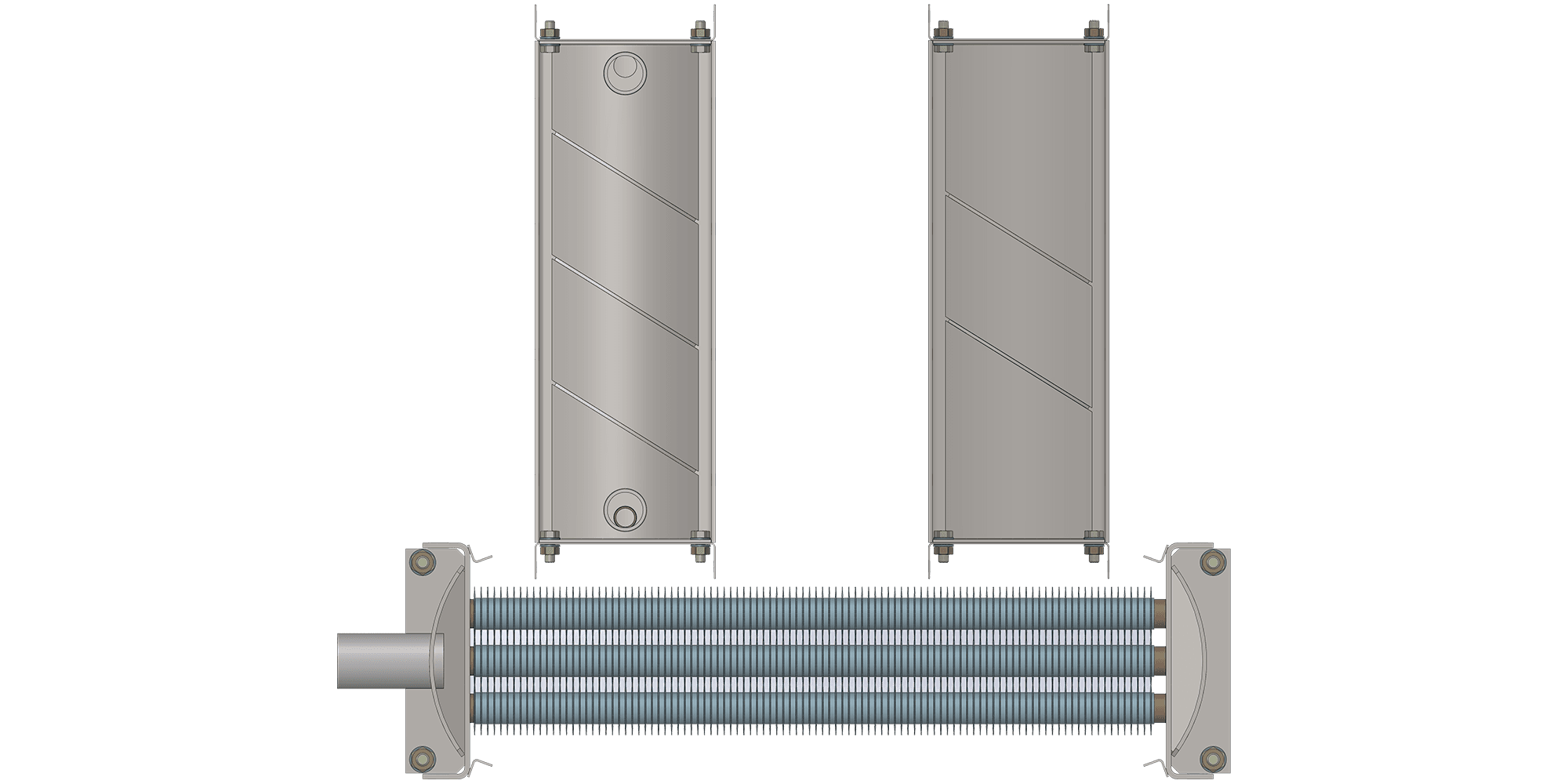

Габаритные размеры калорифера ТВВ 306
| Габаритные и присоединительные размеры калорифера ТВВ 306 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 530 | 578 | 602 | 667 | 500 | 548 | 572 | 435 | 32 |
Оплата и доставка ТВВ 306
Заказать калорифер ТВВ 306 на нашем предприятии можно следующими способами:
- • позвонив по телефону: +7 (904) 968-14-88
- • заполнив форму заявки на нашем сайте
- • отправив письмо на электронную почту: zao_tst@mail.ru
Способы оплаты калорифера ТВВ 306:
- • на основании счета с частичной или полной оплатой
- • на основании договора с частичной или полной постоплатой
Первичная документация:
- • универсальный передаточный документ УПД
- • обмен документами через ЭДО
| Банковские реквизиты ООО «Т.С.Т.» | |||
|---|---|---|---|
| ИНН | КПП | 5404002676 | 421401001 |
| БИК | 044525411 | 043207612 | |
| Расчетный счет | 407 028 105 1307 00 000 31 | 407 028 100 2621 01 023 57 | |
| Банк | Филиал «Центральный» Банка ВТБ ПАО г. Москва | Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово | |
| Корреспондентский счет | 301 018 101 4525 00 004 11 | 301 018 102 0000 00 006 12 | |
Доставка калорифера ТВВ 306:
- • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
- • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
- • поставка автотранспортом нашего предприятия
| Регион | Населенный пункт | Компания | Отрасль промышленности |
|---|---|---|---|
| Кемеровская область | г. Кемерово | ООО «Профжилстрой» | Строительный сектор |
| Кемеровская область | г. Новокузнецк | ОАО «Западно-Сибирский испытательный центр» | Металлургия |
| Кемеровская область | г. Полысаево | АО «Шахта «Заречная» | Добывающая отрасль |
| Красноярский край | г. Красноярск | ООО «Сибстройсервис» | Строительный сектор |
| Московская область | г. Красногорск | ООО «Союз» | Вентиляция/Монтаж |
| Московская область | г. Москва | АО «СУЭС» | Промышленная энергетика |
| Нижегородская область | г. Нижний Новгород | ООО «Промлаб» | Наука и Инновации |
| Новосибирская область | г. Новосибирск | ООО «Компания «Энергопарк» | Промышленная энергетика |
| Приморский край | г. Уссурийск | ООО «АльянсГрупп» | Строительный сектор |
| Республика Хакасия | г. Саяногорск | ООО «Управление Бытового Обслуживания» | Строительный сектор |
| Тверская область | пгт. Новозавидовский | ООО «Завод Экострада» | Экология и очистка |
| Томская область | г. Томск | ООО «ТрансЛайнТомск» | Логистика и транспорт |
Данные для транспортировки. Внешние габаритные размеры: 0.667 м х 0.572 м х 0.180 м; объем: 0.069 м3; вес калорифера ТВВ 306: 42 кг.
