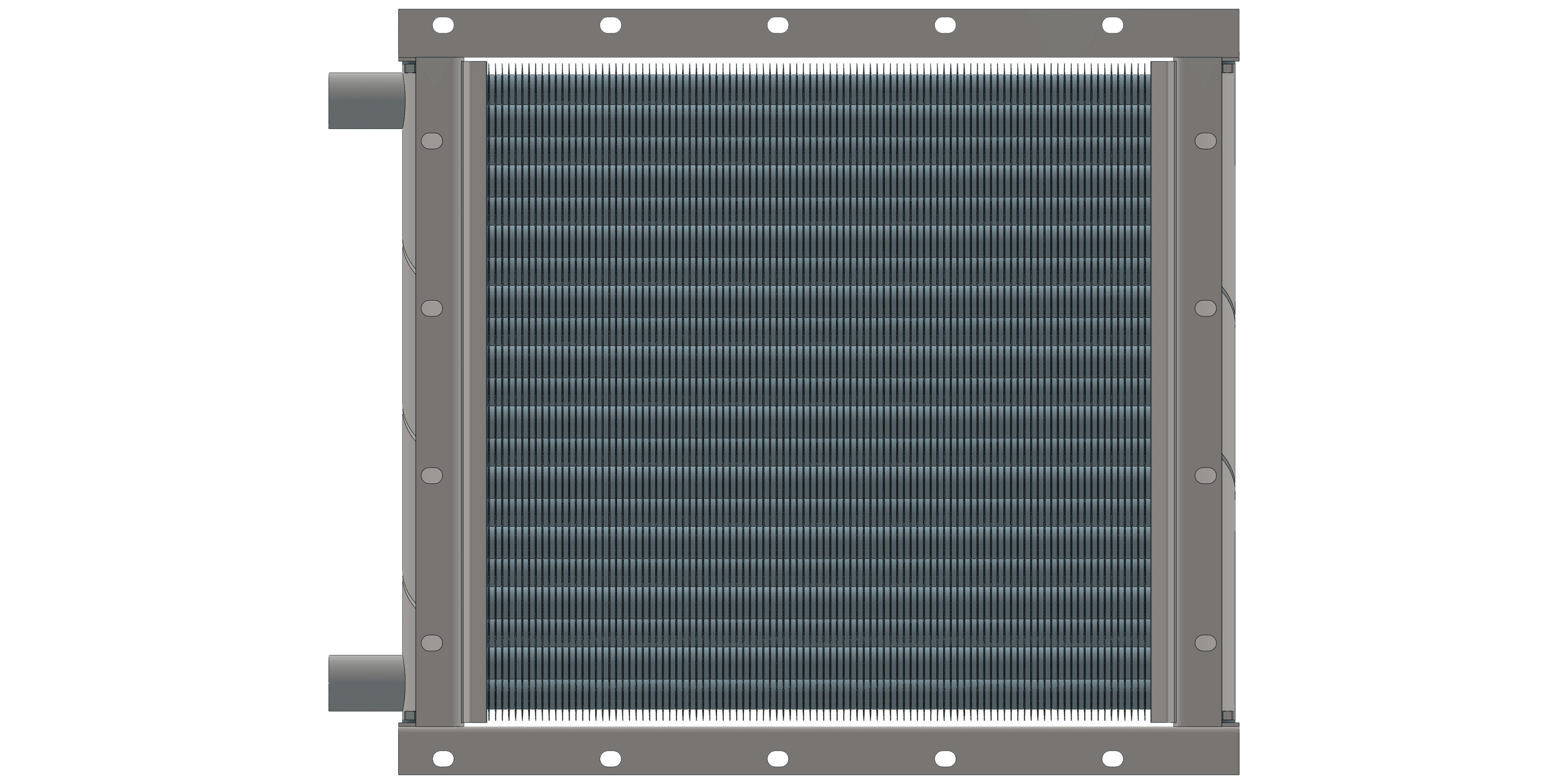

Калорифер ТВВ 406
Калорифер ТВВ 406
Характеристики: 2500 м3/ч;
68 кВт
25 124 руб. с НДС
Калорифер ТВВ 406 02 ХЛ3. ТУ 4863-002-55613706-02

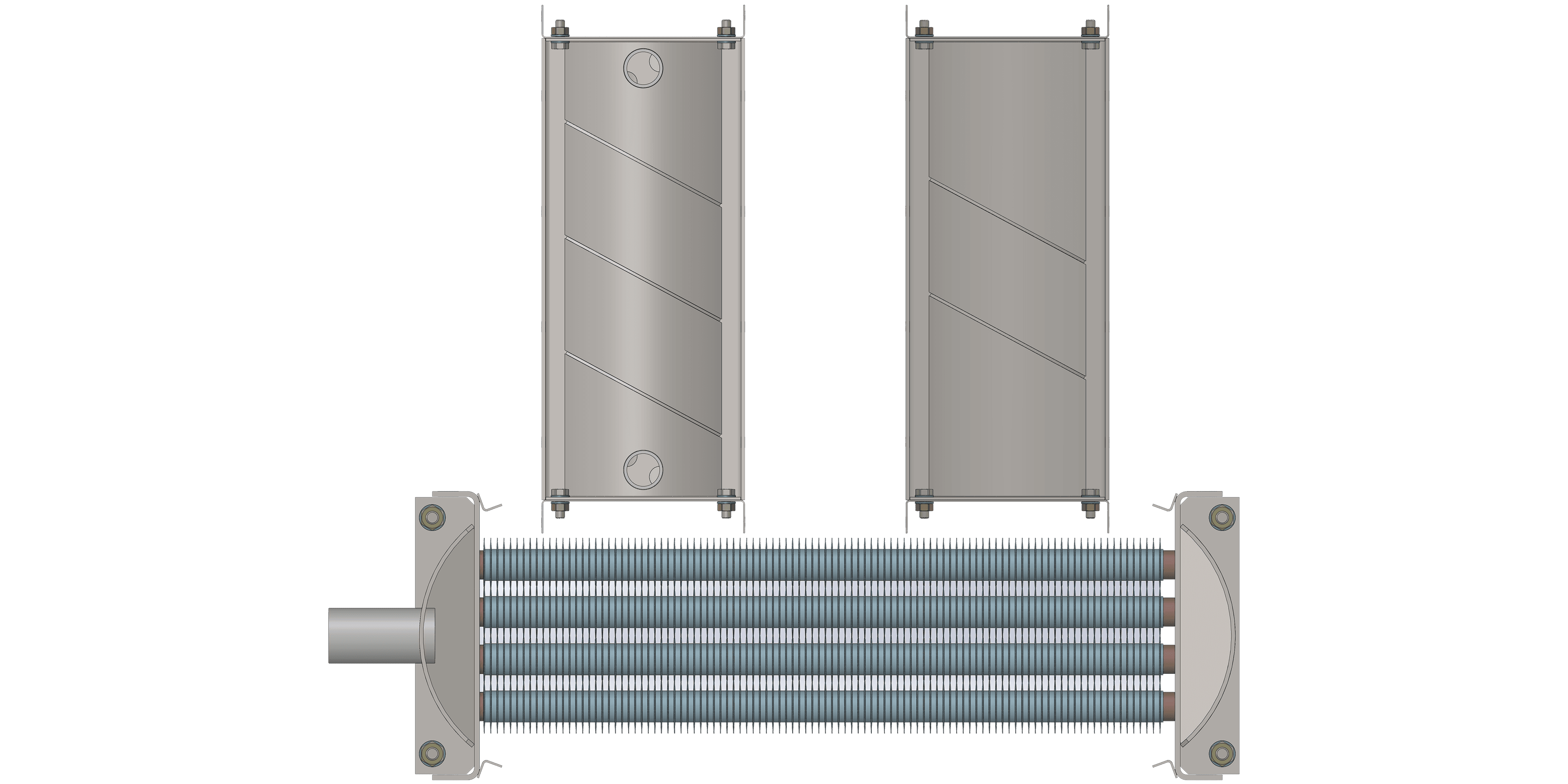

Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 406 водяного
| Производительность по воздуху, м3/час | 2500 |
|---|---|
| Тепловая мощность калорифера, кВт | 68 |
| Площадь поверхности теплообмена, м2 | 13.3 |
| Площадь фронтального сечения, м2 | 0.267 |
| Объем воздухонагревателя, л | 11.7 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 42 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 52 |
| Аэродинамическое сопротивление min, Па | 18 |
|---|---|
| Аэродинамическое сопротивление max, Па | 404 |
| Гидравлическое сопротивление min, кПа | 0.135 |
| Гидравлическое сопротивление max, кПа | 19.622 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 0.7 |
| Расход теплоносителя max, м3/час | 4.1 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.62 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 83.54 |
Таблица расчета и подбора водяного калорифера ТВВ 406
Ниже представлены расчетные данные водяного калорифера ТВВ 406 производства ООО «Т.С.Т.». Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3150 | 3500 | 3800 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 144 | 155 | 168 | 182 | 175 | 188 | 204 | 221 | 203 | 219 | 237 | 257 |
| Температура воздуха на выходе из калорифера, °С | 34 | 28 | 22 | 16 | 32 | 26 | 20 | 14 | 31 | 25 | 18 | 12 |
| Расход теплоносителя, м³/ч | 0,8 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,1 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,3 | 0,3 | 0,2 | 0,3 | 0,4 | 0,4 | 0,2 | 0,3 | 0,4 | 0,5 |
| Производительность по теплу, кВт | 67 | 75 | 84 | 93 | 72 | 81 | 90 | 100 | 77 | 86 | 95 | 105 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 94 | 101 | 109 | 119 | 131 | 142 | 153 | 166 | 175 | 188 | 204 | 221 |
| Температура воздуха на выходе из калорифера, °С | 35 | 29 | 24 | 18 | 32 | 26 | 21 | 15 | 29 | 23 | 18 | 12 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,2 | 1,3 | 1,0 | 1,1 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,5 |
| Производительность по теплу, кВт | 55 | 61 | 68 | 76 | 62 | 69 | 77 | 86 | 69 | 77 | 86 | 95 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 62 | 67 | 72 | 78 | 94 | 101 | 109 | 119 | 131 | 142 | 153 | 166 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 26 | 20 | 33 | 27 | 21 | 16 | 30 | 24 | 18 | 12 |
| Расход теплоносителя, м³/ч | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,2 | 1,3 | 1,4 | 1,2 | 1,3 | 1,5 | 1,6 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,4 | 0,3 | 0,4 | 0,5 | 0,5 | 0,4 | 0,5 | 0,6 | 0,7 |
| Производительность по теплу, кВт | 45 | 50 | 56 | 63 | 52 | 59 | 66 | 73 | 59 | 67 | 75 | 83 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2300 | 2800 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 51 | 55 | 60 | 65 | 80 | 87 | 94 | 102 | 116 | 125 | 135 | 146 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 26 | 21 | 32 | 27 | 21 | 16 | 29 | 24 | 18 | 12 |
| Расход теплоносителя, м³/ч | 1,0 | 1,2 | 1,3 | 1,4 | 1,2 | 1,4 | 1,5 | 1,7 | 1,4 | 1,6 | 1,8 | 2,0 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,6 | 0,8 | 0,5 | 0,6 | 0,8 | 1,0 |
| Производительность по теплу, кВт | 40 | 46 | 51 | 57 | 48 | 54 | 61 | 68 | 55 | 62 | 70 | 78 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 37 | 39 | 43 | 46 | 62 | 67 | 72 | 78 | 94 | 101 | 109 | 119 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 28 | 23 | 33 | 28 | 23 | 17 | 30 | 24 | 19 | 13 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,5 | 1,7 | 1,5 | 1,7 | 1,9 | 2,1 | 1,7 | 1,9 | 2,2 | 2,5 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,5 | 0,6 | 0,8 | 0,5 | 0,7 | 0,9 | 1,2 | 0,8 | 1,0 | 1,3 | 1,6 |
| Производительность по теплу, кВт | 34 | 39 | 44 | 49 | 42 | 48 | 54 | 60 | 49 | 56 | 63 | 70 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 37 | 39 | 43 | 46 | 62 | 67 | 72 | 78 | 94 | 101 | 109 | 119 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 27 | 23 | 32 | 27 | 22 | 17 | 29 | 24 | 18 | 12 |
| Расход теплоносителя, м³/ч | 1,5 | 1,7 | 1,9 | 2,1 | 1,8 | 2,1 | 2,3 | 2,6 | 2,1 | 2,4 | 2,7 | 3,0 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,7 | 0,9 | 1,2 | 0,8 | 1,1 | 1,4 | 1,8 | 1,2 | 1,5 | 2,0 | 2,5 |
| Производительность по теплу, кВт | 34 | 38 | 43 | 49 | 42 | 47 | 53 | 60 | 49 | 55 | 62 | 70 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 37 | 39 | 43 | 46 | 62 | 67 | 72 | 78 | 94 | 101 | 109 | 119 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 27 | 22 | 31 | 26 | 21 | 16 | 28 | 23 | 17 | 12 |
| Расход теплоносителя, м³/ч | 2,9 | 3,3 | 3,7 | 4,2 | 3,5 | 4,0 | 4,6 | 5,1 | 4,1 | 4,7 | 5,3 | 6,0 |
| Гидравлическое сопротивление, кПа | 2,2 | 2,9 | 3,7 | 4,7 | 3,3 | 4,4 | 5,7 | 7,1 | 4,6 | 6,0 | 7,7 | 9,8 |
| Производительность по теплу, кВт | 33 | 38 | 43 | 48 | 41 | 47 | 53 | 59 | 48 | 55 | 62 | 70 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

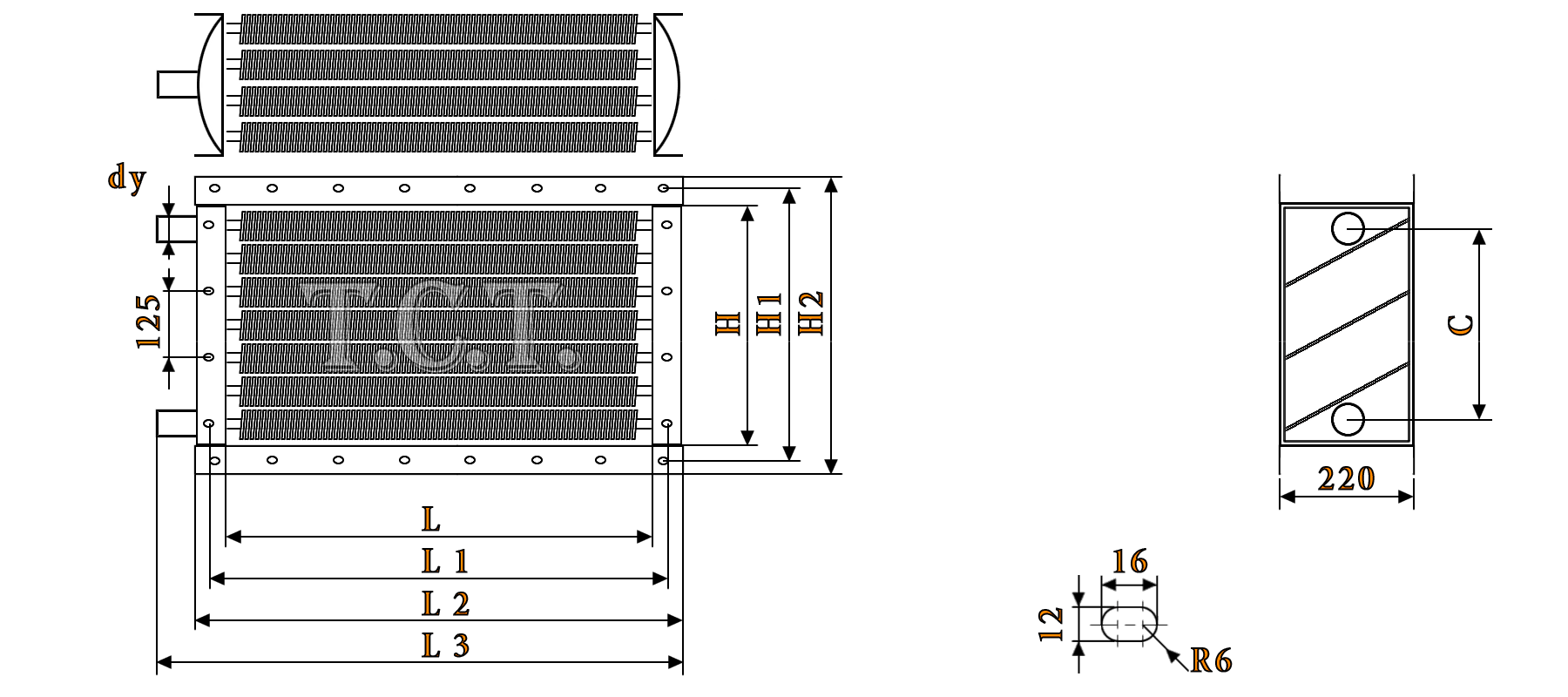

Габаритные размеры калорифера ТВВ 406
| Габаритные и присоединительные размеры калорифера ТВВ 406 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 530 | 578 | 602 | 667 | 500 | 548 | 572 | 435 | 32 |
Оплата и доставка ТВВ 406
Заказать калорифер ТВВ 406 на нашем предприятии можно следующими способами:
- • позвонив по телефону: +7 (904) 968-14-88
- • заполнив форму заявки на нашем сайте
- • отправив письмо на электронную почту: zao_tst@mail.ru
Способы оплаты калорифера ТВВ 406:
- • на основании счета с частичной или полной оплатой
- • на основании договора с частичной или полной постоплатой
Первичная документация:
- • универсальный передаточный документ УПД
- • обмен документами через ЭДО
| Банковские реквизиты ООО «Т.С.Т.» | |||
|---|---|---|---|
| ИНН | КПП | 5404002676 | 421401001 |
| БИК | 044525411 | 043207612 | |
| Расчетный счет | 407 028 105 1307 00 000 31 | 407 028 100 2621 01 023 57 | |
| Банк | Филиал «Центральный» Банка ВТБ ПАО г. Москва | Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово | |
| Корреспондентский счет | 301 018 101 4525 00 004 11 | 301 018 102 0000 00 006 12 | |
Доставка калорифера ТВВ 406:
- • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
- • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
- • поставка автотранспортом нашего предприятия
| Регион | Населенный пункт | Компания | Отрасль промышленности |
|---|---|---|---|
| Алтайский край | г. Барнаул | АО «Алтайские элеваторы» | Пищевая промышленность |
| Алтайский край | г. Заринск | ОАО «Заринский элеватор» | Пищевая промышленность |
| Кемеровская область | г. Кемерово | ООО «ТехЭнергоМаш» | Теплоэнергетическое машиностроение |
| Кемеровская область | г. Полысаево | АО «Шахта «Заречная» | Добывающая отрасль |
| Кемеровская область | с. Безруково | ООО «Кузнецкая Вентиляция» | Вентиляция/Монтаж |
| Красноярский край | г. Красноярск | ООО «Комфорт Инженеринг» | Вентиляция/Монтаж |
| Московская область | г. Москва | ООО «Сити Сервис» | ЖКХ и теплосети |
| Новосибирская область | г. Новосибирск | ЗАО «Новосибирский мелькомбинат» | Пищевая промышленность |
| Республика Хакасия | г. Саяногорск | ООО «Саянцветметремонт» | Металлургия |
| Республика Хакасия | г. Черногорск | ООО «СУЭК-Хакасия» | Добывающая отрасль |
| Томская область | г. Томск | ООО «Компания Айтигеоком» | Автоматизация и ИТ |
Данные для транспортировки. Внешние габаритные размеры: 0.667 м х 0.572 м х 0.220 м; объем: 0.084 м3; вес калорифера ТВВ 406: 52 кг.
