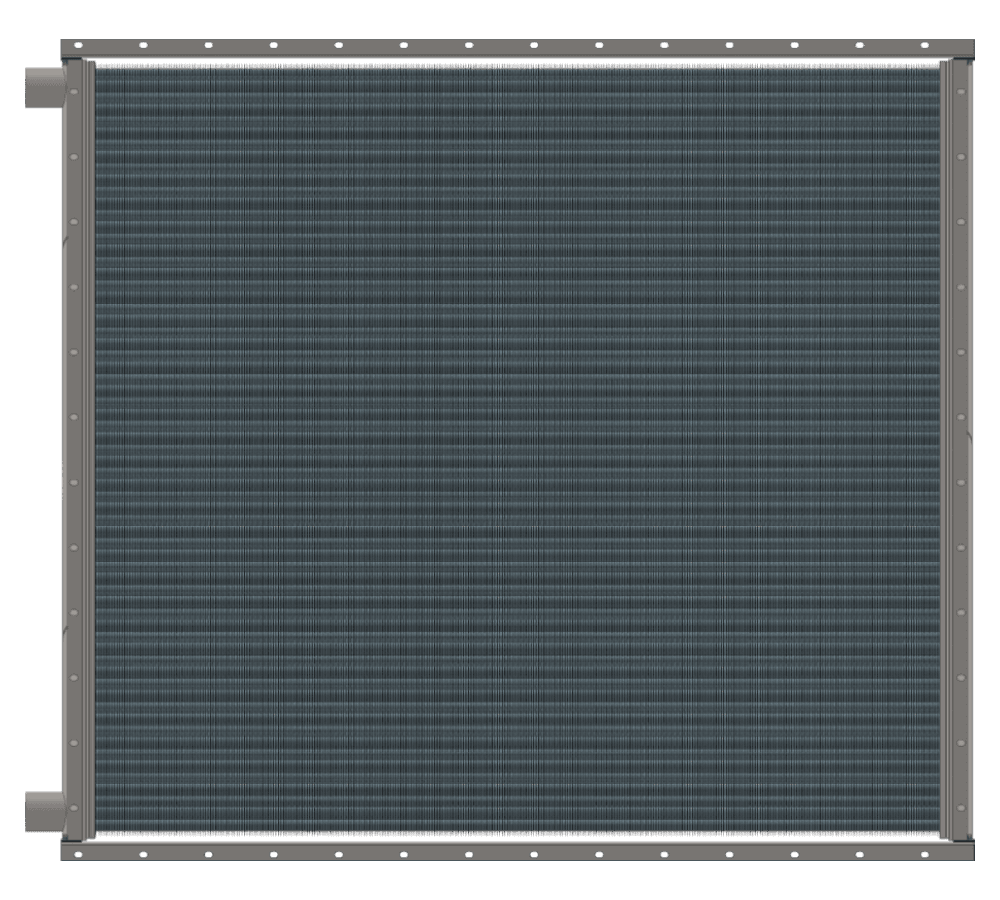

Калорифер ТВВ 412
Калорифер ТВВ 412
Характеристики: 25000 м3/ч;
725 кВт
140 480 руб. с НДС
Калорифер ТВВ 412 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера ТВВ 412 водяного
| Производительность по воздуху, м3/час | 25000 |
|---|---|
| Тепловая мощность калорифера, кВт | 725 |
| Площадь поверхности теплообмена, м2 | 127.2 |
| Площадь фронтального сечения, м2 | 2.488 |
| Объем воздухонагревателя, л | 77.2 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 130 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 65 |
| Масса, кг | 360 |
| Аэродинамическое сопротивление min, Па | 18 |
|---|---|
| Аэродинамическое сопротивление max, Па | 404 |
| Гидравлическое сопротивление min, кПа | 0.297 |
| Гидравлическое сопротивление max, кПа | 42.637 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 6.7 |
| Расход теплоносителя max, м3/час | 41.1 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.62 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 83.54 |
Таблица расчета и подбора водяного калорифера ТВВ 412
Ниже представлены расчетные данные водяного калорифера ТВВ 412 производства ООО «Т.С.Т.». Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 30000 | 35000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 107 | 115 | 125 | 135 | 150 | 161 | 174 | 189 | 199 | 215 | 232 | 251 |
| Температура воздуха на выходе из калорифера, °С | 42 | 37 | 31 | 25 | 39 | 33 | 27 | 21 | 36 | 30 | 24 | 18 |
| Расход теплоносителя, м³/ч | 6,7 | 7,4 | 8,3 | 9,1 | 7,5 | 8,4 | 9,4 | 10,4 | 8,4 | 9,4 | 10,4 | 11,5 |
| Гидравлическое сопротивление, кПа | 4,5 | 5,6 | 7,0 | 8,6 | 5,8 | 7,2 | 9,0 | 11,0 | 7,1 | 8,9 | 11,1 | 13,6 |
| Производительность по теплу, кВт | 614 | 687 | 764 | 846 | 697 | 779 | 867 | 959 | 774 | 865 | 962 | 1065 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 30000 | 35000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 107 | 115 | 125 | 135 | 150 | 161 | 174 | 189 | 199 | 215 | 232 | 251 |
| Температура воздуха на выходе из калорифера, °С | 39 | 33 | 28 | 22 | 35 | 30 | 24 | 18 | 33 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 8,4 | 9,4 | 10,5 | 11,7 | 9,5 | 10,6 | 11,9 | 13,2 | 10,6 | 11,8 | 13,2 | 14,6 |
| Гидравлическое сопротивление, кПа | 6,8 | 8,6 | 10,8 | 13,3 | 8,8 | 11,1 | 13,9 | 17,1 | 10,9 | 13,7 | 17,1 | 21,1 |
| Производительность по теплу, кВт | 581 | 653 | 729 | 810 | 659 | 740 | 826 | 918 | 732 | 822 | 918 | 1019 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 30000 | 35000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 107 | 115 | 125 | 135 | 150 | 161 | 174 | 189 | 199 | 215 | 232 | 251 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 25 | 20 | 33 | 27 | 22 | 16 | 31 | 25 | 19 | 13 |
| Расход теплоносителя, м³/ч | 10,7 | 12,0 | 13,5 | 15,0 | 12,1 | 13,7 | 15,2 | 17,0 | 13,4 | 15,2 | 17,0 | 18,9 |
| Гидравлическое сопротивление, кПа | 10,8 | 13,8 | 17,2 | 21,5 | 13,9 | 17,8 | 22,2 | 27,6 | 17,2 | 21,9 | 27,5 | 34,2 |
| Производительность по теплу, кВт | 556 | 627 | 702 | 783 | 631 | 711 | 796 | 887 | 701 | 790 | 885 | 986 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 27500 | 30000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 107 | 115 | 125 | 135 | 128 | 137 | 149 | 161 | 150 | 161 | 174 | 189 |
| Температура воздуха на выходе из калорифера, °С | 33 | 28 | 22 | 17 | 32 | 26 | 20 | 15 | 30 | 25 | 19 | 13 |
| Расход теплоносителя, м³/ч | 12,9 | 14,6 | 16,5 | 18,4 | 13,9 | 15,7 | 17,6 | 19,7 | 14,8 | 16,7 | 18,7 | 20,9 |
| Гидравлическое сопротивление, кПа | 7,4 | 9,5 | 12,0 | 14,9 | 8,5 | 10,8 | 13,7 | 17,0 | 9,6 | 12,2 | 15,4 | 19,2 |
| Производительность по теплу, кВт | 527 | 596 | 669 | 747 | 563 | 636 | 715 | 798 | 598 | 676 | 759 | 847 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 20000 | 22000 | 25000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 71 | 76 | 82 | 89 | 84 | 91 | 98 | 107 | 107 | 115 | 125 | 135 |
| Температура воздуха на выходе из калорифера, °С | 35 | 30 | 25 | 20 | 34 | 29 | 23 | 18 | 32 | 26 | 21 | 15 |
| Расход теплоносителя, м³/ч | 15,0 | 17,1 | 19,3 | 21,7 | 16,1 | 18,4 | 20,6 | 23,1 | 17,6 | 20,0 | 22,6 | 25,3 |
| Гидравлическое сопротивление, кПа | 9,8 | 12,7 | 16,2 | 20,4 | 11,2 | 14,6 | 18,4 | 23,2 | 13,4 | 17,5 | 22,1 | 27,7 |
| Производительность по теплу, кВт | 437 | 496 | 559 | 627 | 467 | 531 | 598 | 670 | 511 | 581 | 654 | 733 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 20000 | 22000 | 25000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 71 | 76 | 82 | 89 | 84 | 91 | 98 | 107 | 107 | 115 | 125 | 135 |
| Температура воздуха на выходе из калорифера, °С | 34 | 29 | 24 | 19 | 33 | 28 | 22 | 17 | 31 | 25 | 20 | 14 |
| Расход теплоносителя, м³/ч | 18,5 | 21,1 | 23,9 | 26,8 | 19,8 | 22,7 | 25,5 | 28,6 | 21,8 | 24,6 | 27,9 | 31,3 |
| Гидравлическое сопротивление, кПа | 14,8 | 19,2 | 24,6 | 30,9 | 17,0 | 22,1 | 28,1 | 35,4 | 20,4 | 26,3 | 33,5 | 42,5 |
| Производительность по теплу, кВт | 431 | 490 | 554 | 621 | 461 | 525 | 592 | 665 | 505 | 574 | 648 | 727 |
| График теплоносителя, °С | 80/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 20000 | 22000 | 25000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 71 | 76 | 82 | 89 | 84 | 91 | 98 | 107 | 107 | 115 | 125 | 135 |
| Температура воздуха на выходе из калорифера, °С | 32 | 27 | 22 | 17 | 30 | 25 | 20 | 15 | 28 | 23 | 19 | 13 |
| Расход теплоносителя, м³/ч | 35,1 | 40,1 | 45,5 | 51,5 | 37,5 | 42,9 | 49,1 | 54,7 | 41,1 | 47,0 | 53,7 | 60,0 |
| Гидравлическое сопротивление, кПа | 18,7 | 24,6 | 31,5 | 40,5 | 21,5 | 28,0 | 36,7 | 45,6 | 25,7 | 33,8 | 43,9 | 55,1 |
| Производительность по теплу, кВт | 409 | 467 | 530 | 597 | 438 | 500 | 567 | 638 | 479 | 547 | 620 | 698 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

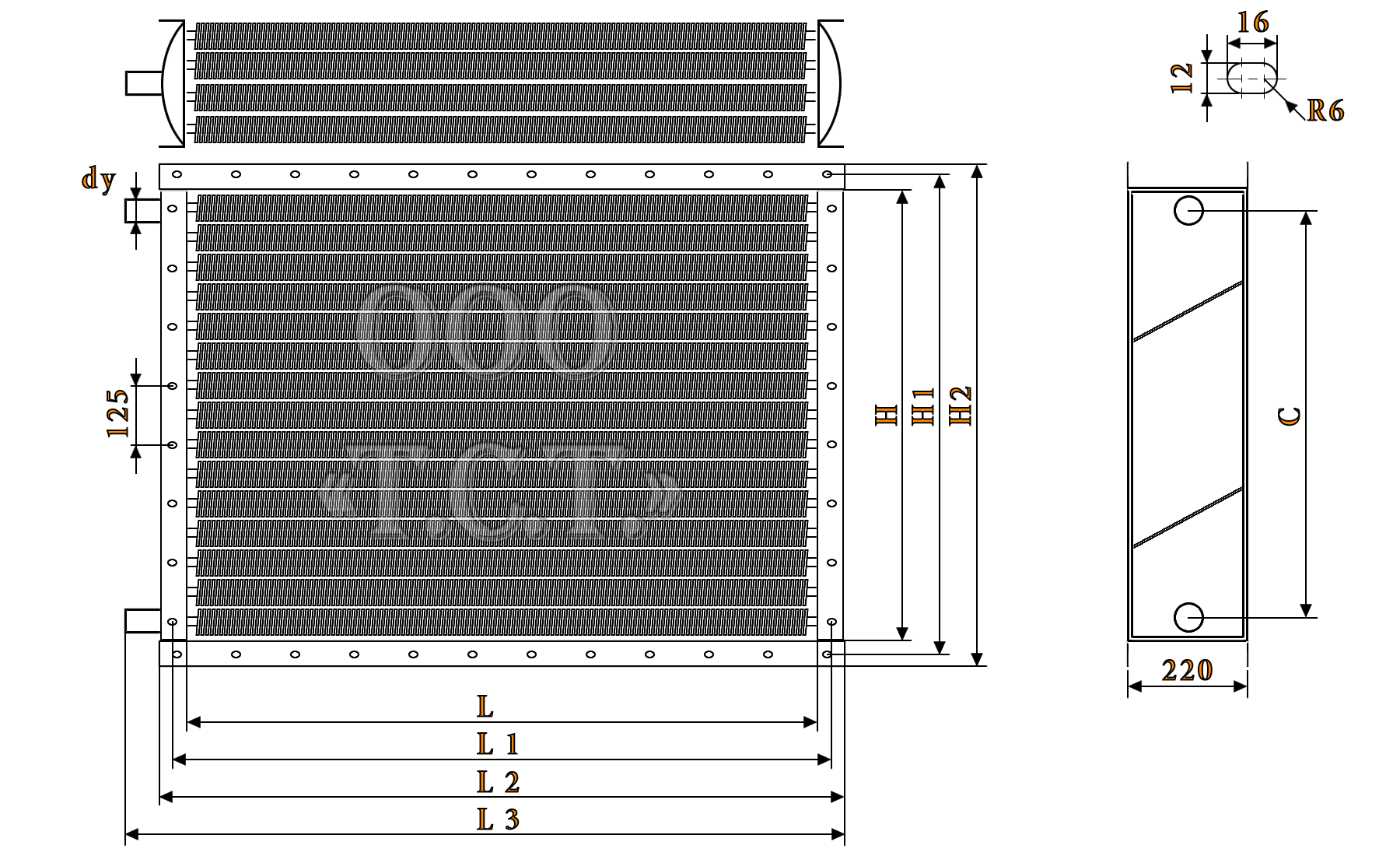

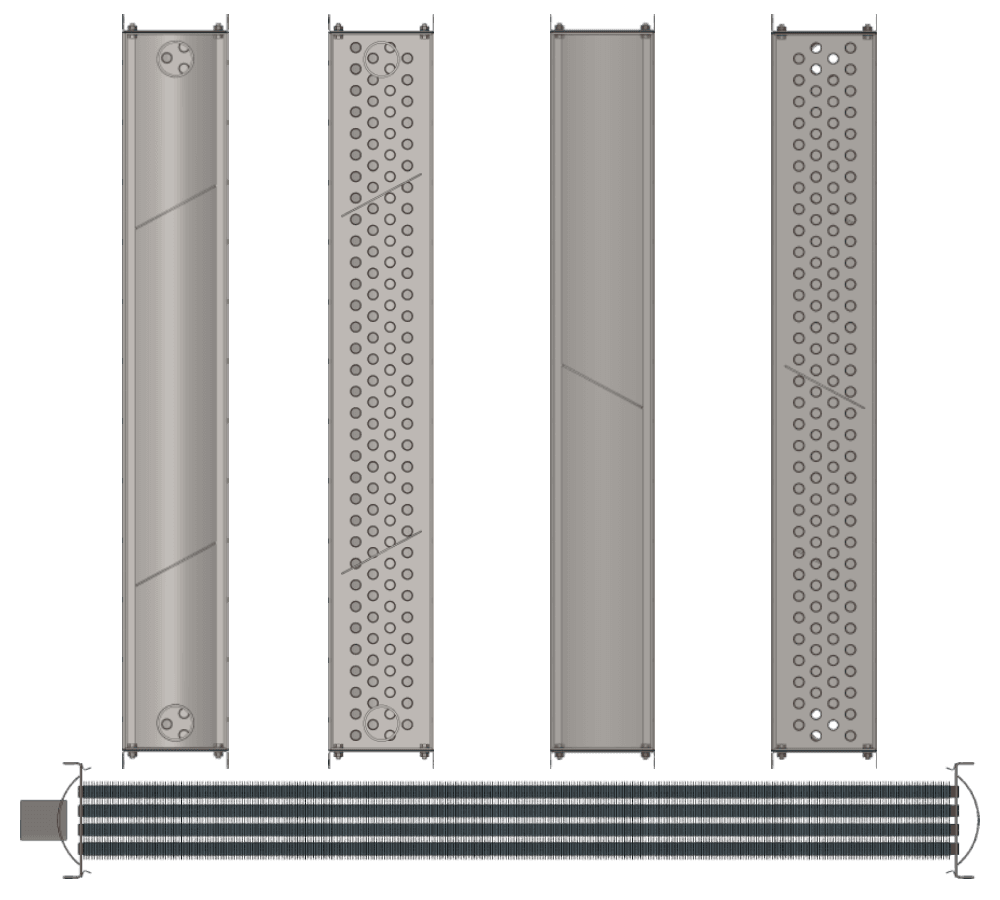

Габаритные размеры калорифера ТВВ 412
| Габаритные и присоединительные размеры калорифера ТВВ 412 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1792 | 1500 | 1548 | 1572 | 1388 | 65 |
