Калорифер КПВУ-663×663

Приточный водяной калорифер КПВУ-663x663 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 3000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-663x663 и параметров эксплуатации.

Калорифер КПВУ-663×663 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 663x663_2

Характеристики: 3000 м³/ч;

35 кВт

17 089 руб. с НДС

В заявку

Калорифер КПВУ 663x663_3

Характеристики: 3000 м³/ч;

49 кВт

23 267 руб. с НДС

В заявку

Калорифер КПВУ 663x663_4

Характеристики: 3000 м³/ч;

59 кВт

29 962 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВУ 663x663

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 663x663 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-708x708 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-617x617

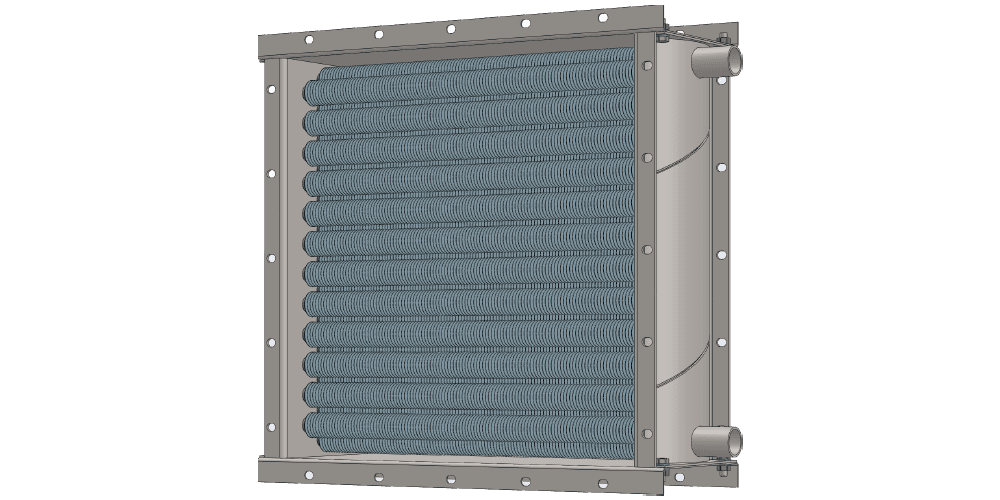

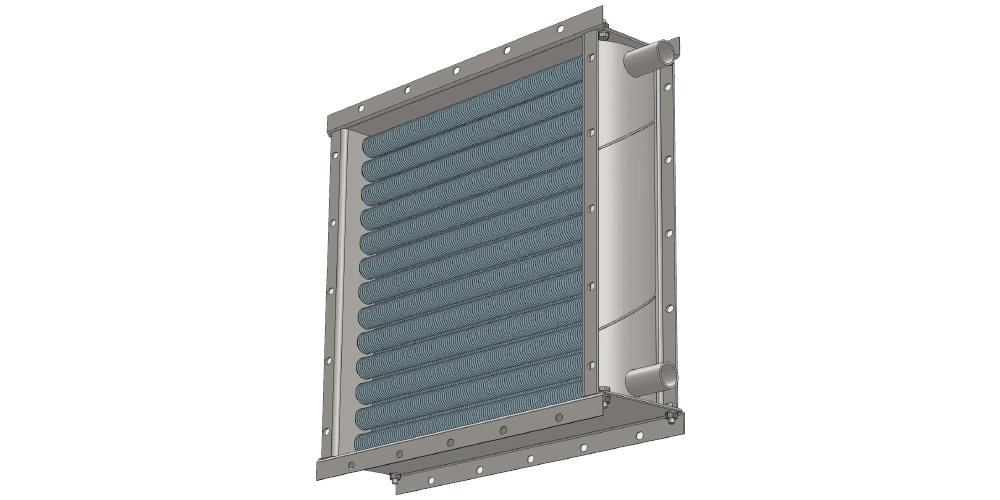

3D-модели калорифера КПВУ 663x663 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 663x663 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 35, 49 и 59 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 3000 м³/час. Габаритные размеры по внутренним фланцам составляют 591x591 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 700х700 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КПВУ 663x663

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВУ2	КПВУ3	КПВУ4	КПВУ2	КПВУ3	КПВУ4
3000	591	639	663	728	526	32	1 1/4	7.5	11.5	15.0	41	51	64

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
