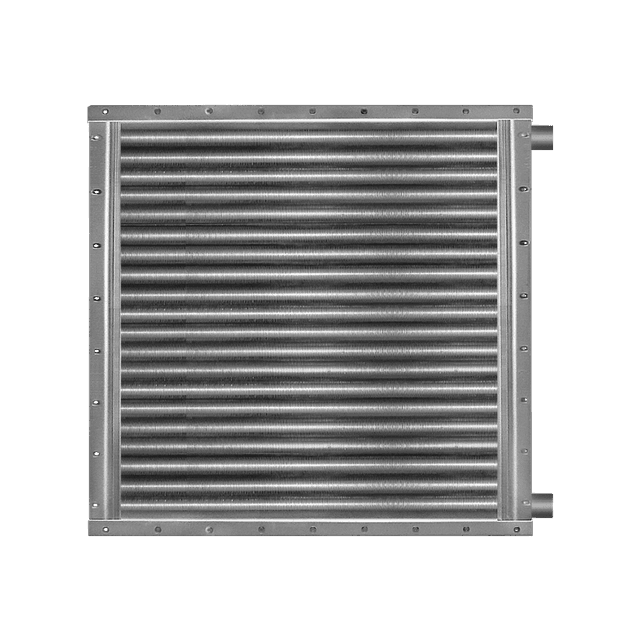

Калорифер КПВУ-617×617

Приточный водяной калорифер КПВУ-617x617 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 2500 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-617x617 и параметров эксплуатации.

Калорифер КПВУ-617×617 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 617x617_2

Характеристики: 2500 м³/ч;

29 кВт

14 980 руб. с НДС

В заявку

Калорифер КПВУ 617x617_3

Характеристики: 2500 м³/ч;

41 кВт

20 306 руб. с НДС

В заявку

Калорифер КПВУ 617x617_4

Характеристики: 2500 м³/ч;

50 кВт

26 194 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВУ 617x617

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 617x617 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-663x663 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-572x572

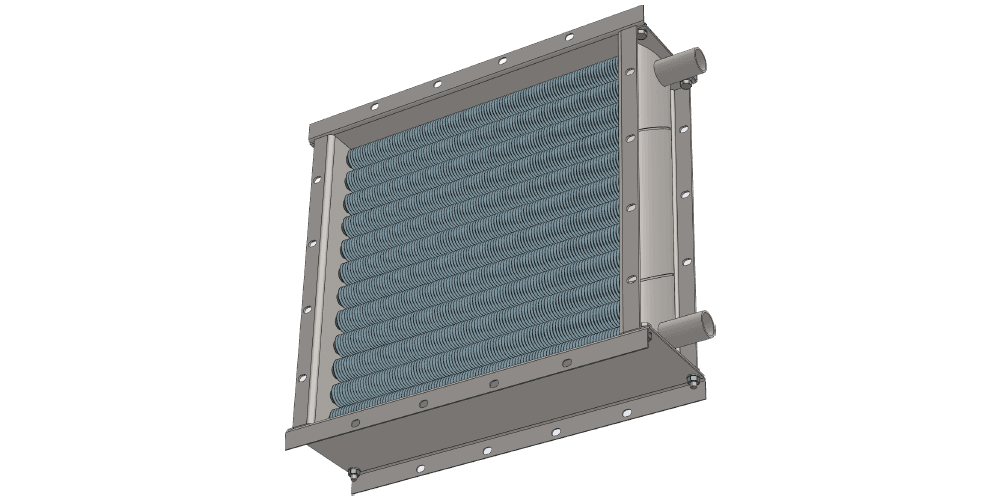

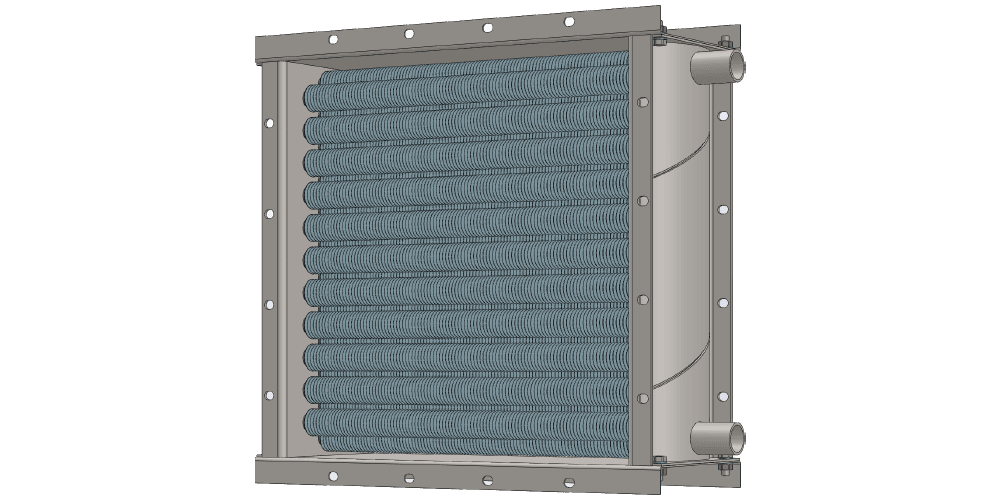

3D-модели калорифера КПВУ 617x617 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 617x617 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 29, 41 и 50 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 2500 м³/час. Габаритные размеры по внутренним фланцам составляют 545x545 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 650х650 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КПВУ 617x617
