Калорифер КПВУ-708×708

Приточный водяной калорифер КПВУ-708x708 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 3500 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-708x708 и параметров эксплуатации.

Калорифер КПВУ-708×708 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 708x708_2

Характеристики: 3500 м³/ч;

41 кВт

19 018 руб. с НДС

В заявку

Калорифер КПВУ 708x708_3

Характеристики: 3500 м³/ч;

57 кВт

26 088 руб. с НДС

В заявку

Калорифер КПВУ 708x708_4

Характеристики: 3500 м³/ч;

70 кВт

33 876 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВУ 708x708

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 708x708 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-754x754 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-663x663

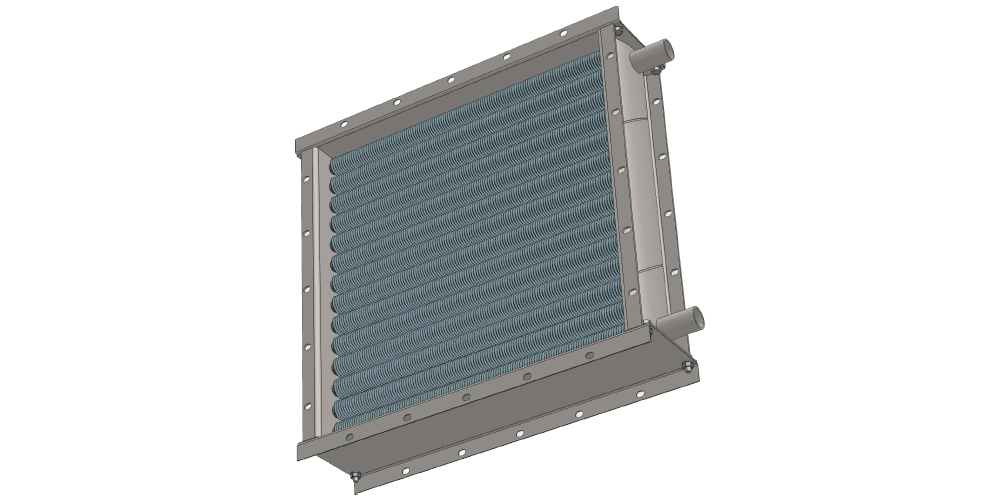

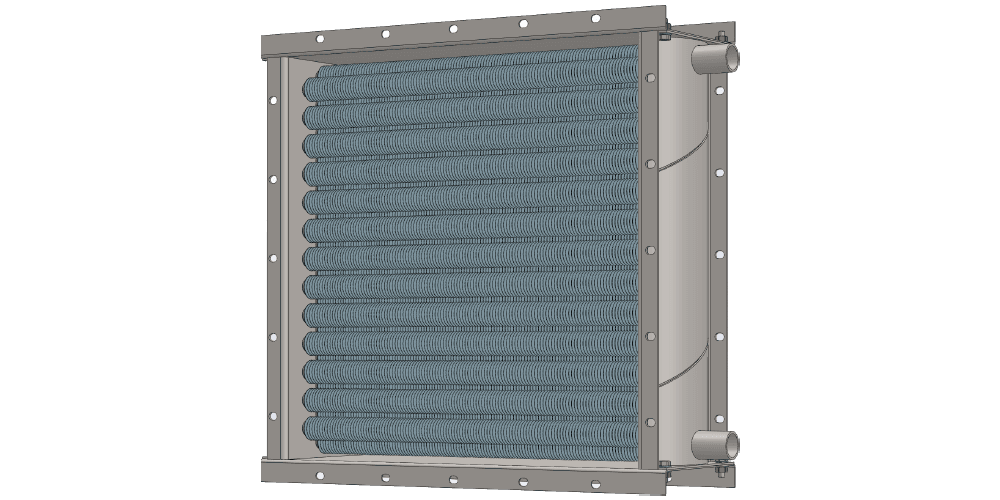

3D-модели калорифера КПВУ 708x708 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 708x708 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 41, 57 и 70 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 3500 м³/час. Габаритные размеры по внутренним фланцам составляют 636x636 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 750х750 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КПВУ 708x708
