Калорифер КПВС-1405×1405

Приточный водяной калорифер КПВС-1405x1405 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 20000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-1405x1405 и параметров эксплуатации.

Калорифер КПВС-1405×1405 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 1405x1405_2

Характеристики: 20000 м³/ч;

235 кВт

56 055 руб. с НДС

В заявку

Калорифер КПВС 1405x1405_3

Характеристики: 20000 м³/ч;

304 кВт

79 968 руб. с НДС

В заявку

Калорифер КПВС 1405x1405_4

Характеристики: 20000 м³/ч;

353 кВт

103 133 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 1405x1405

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 1405x1405 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-1447x1447 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-1364x1364

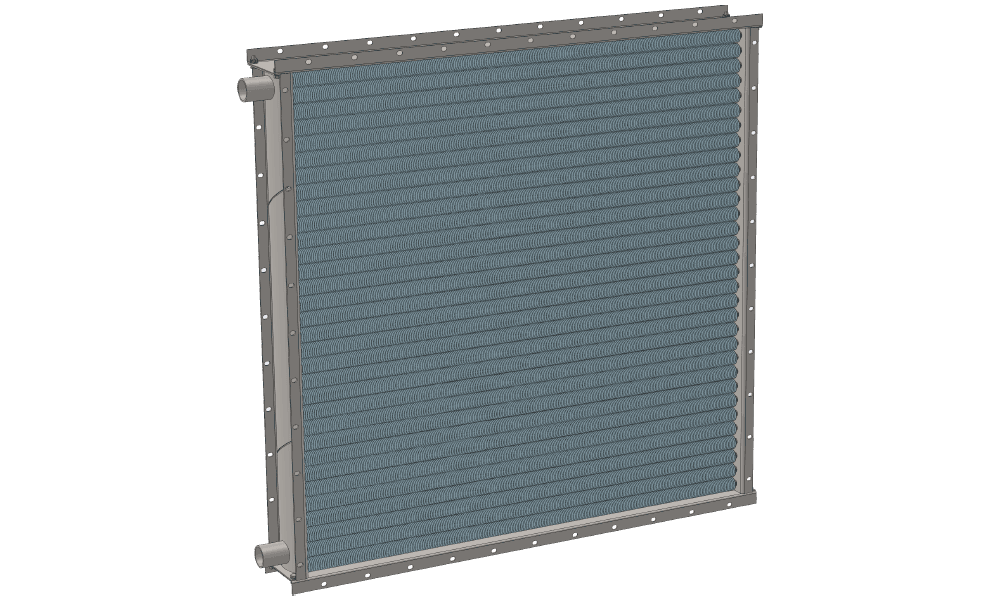

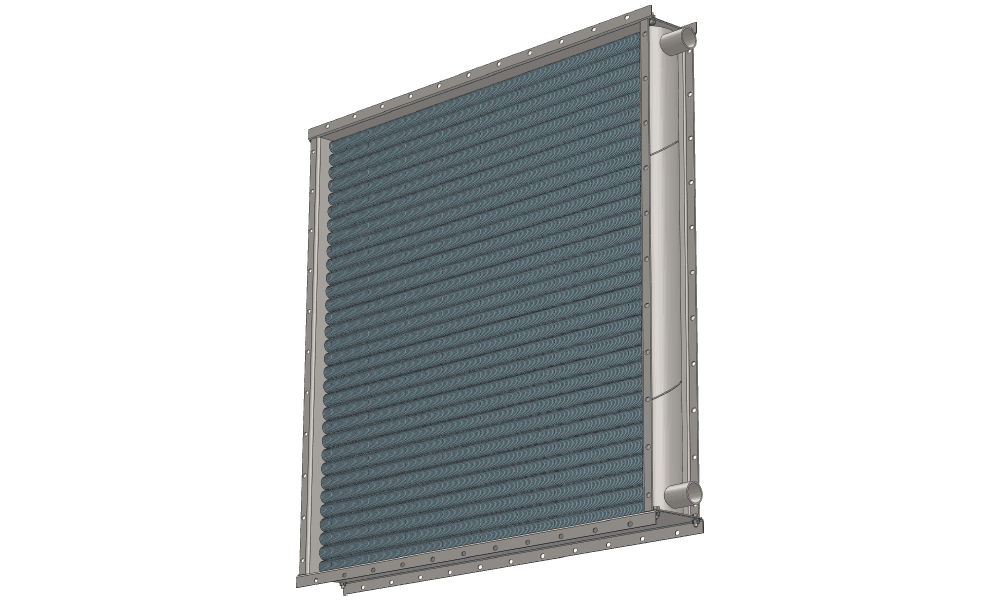

3D-модели калорифера КПВС 1405x1405 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 1405x1405 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 235, 304 и 353 кВт специально разработаны для приточных систем с производительностью по воздуху 20000 м³/час. Внутренний габаритный размер по фланцам составляет 1333x1333 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 1450х1450 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 1405x1405

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВС2	КПВС3	КПВС4	КПВС2	КПВС3	КПВС4
20000	1333	1381	1405	1470	1235	50	2	49.4	74.6	98.9	139	186	232

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
