Калорифер КПВС-1364×1364

Приточный водяной калорифер КПВС-1364x1364 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 19000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-1364x1364 и параметров эксплуатации.

Калорифер КПВС-1364×1364 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 1364x1364_2

Характеристики: 19000 м³/ч;

220 кВт

53 845 руб. с НДС

В заявку

Калорифер КПВС 1364x1364_3

Характеристики: 19000 м³/ч;

287 кВт

76 669 руб. с НДС

В заявку

Калорифер КПВС 1364x1364_4

Характеристики: 19000 м³/ч;

332 кВт

98 757 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 1364x1364

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 1364x1364 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-1405x1405 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-1322x1322

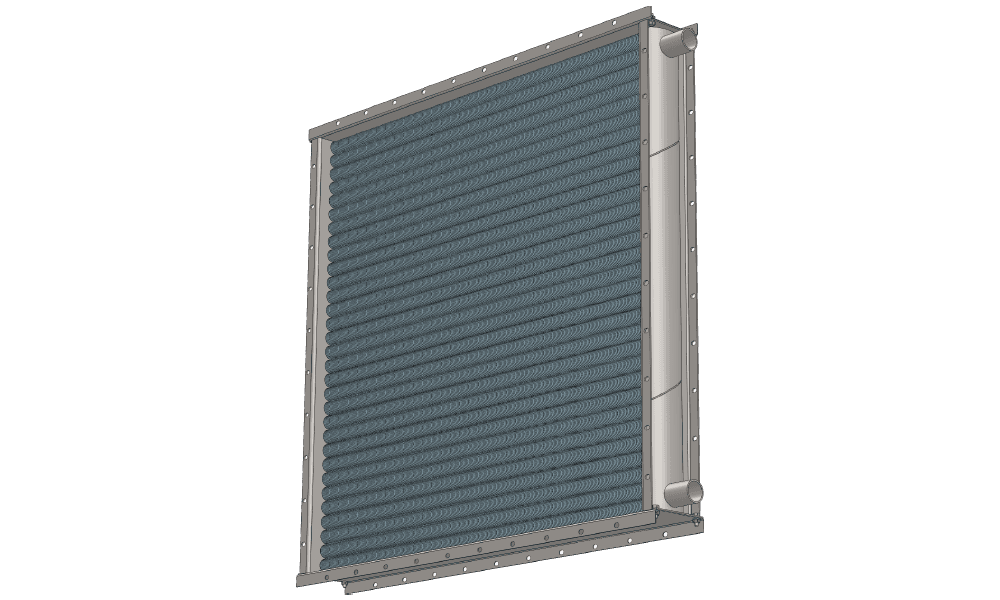

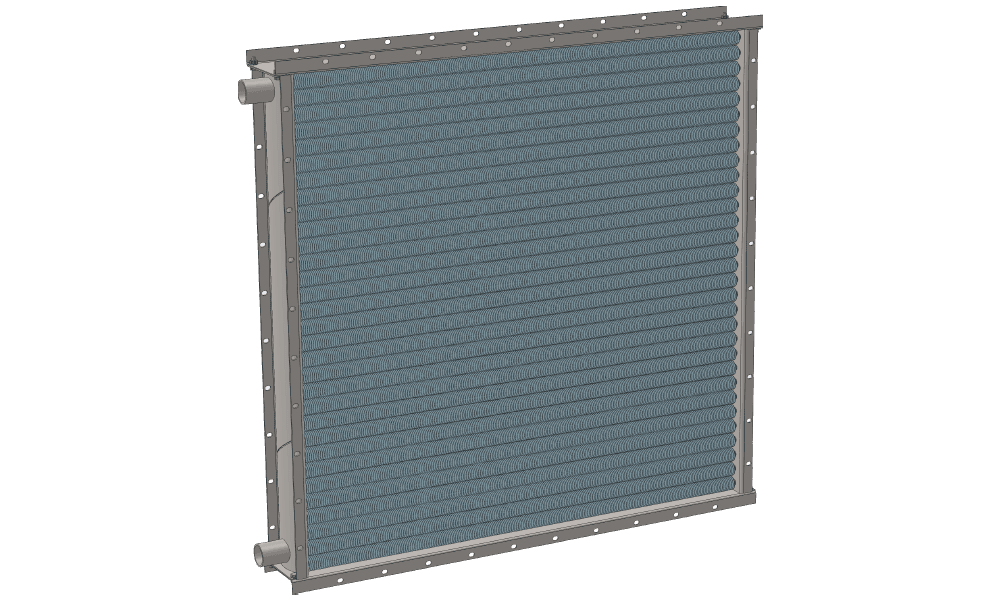

3D-модели калорифера КПВС 1364x1364 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 1364x1364 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 220, 287 и 332 кВт специально разработаны для приточных систем с производительностью по воздуху 19000 м³/час. Внутренний габаритный размер по фланцам составляет 1292x1292 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 1400х1400 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 1364x1364

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВС2	КПВС3	КПВС4	КПВС2	КПВС3	КПВС4
19000	1292	1340	1364	1429	1194	50	2	46.4	70.0	92.8	133	177	219

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
