Калорифер КПВС-1447×1447

Приточный водяной калорифер КПВС-1447x1447 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 21000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-1447x1447 и параметров эксплуатации.

Калорифер КПВС-1447×1447 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 1447x1447_2

Характеристики: 21000 м³/ч;

249 кВт

58 478 руб. с НДС

В заявку

Калорифер КПВС 1447x1447_3

Характеристики: 21000 м³/ч;

322 кВт

83 493 руб. с НДС

В заявку

Калорифер КПВС 1447x1447_4

Характеристики: 21000 м³/ч;

373 кВт

107 751 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 1447x1447

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 1447x1447 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-1489x1489 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-1405x1405

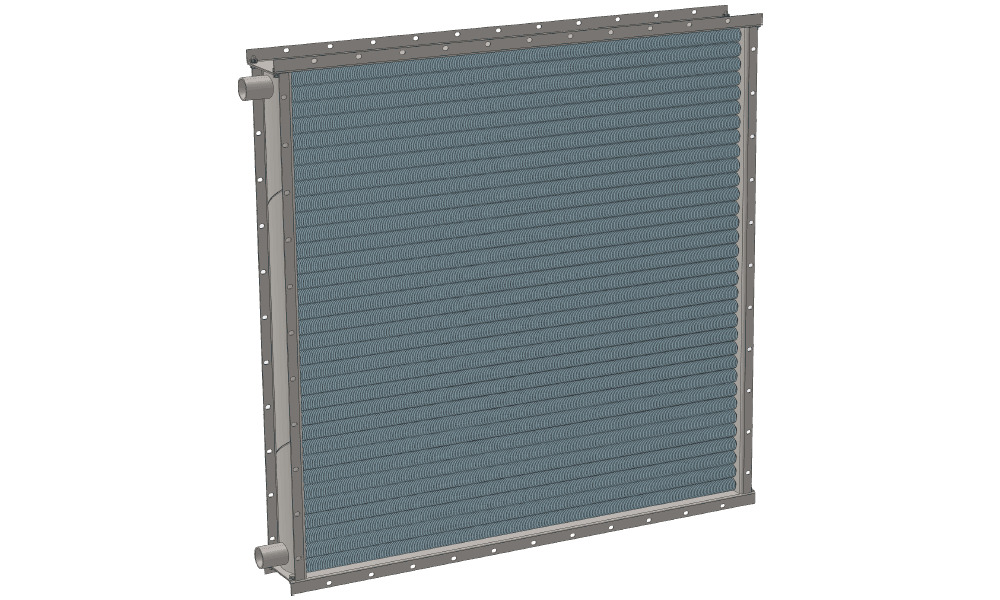

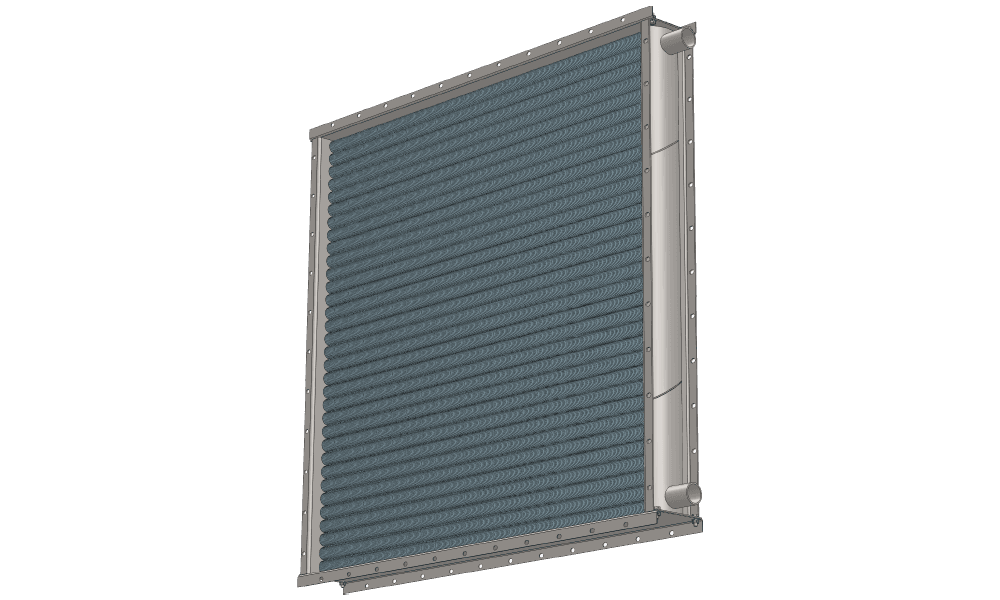

3D-модели калорифера КПВС 1447x1447 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 1447x1447 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 249, 322 и 373 кВт специально разработаны для приточных систем с производительностью по воздуху 21000 м³/час. Внутренний габаритный размер по фланцам составляет 1375x1375 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 1450х1450 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 1447x1447

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВС2	КПВС3	КПВС4	КПВС2	КПВС3	КПВС4
21000	1375	1423	1447	1512	1277	50	2	52.6	79.3	105.2	147	197	246

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
