Калорифер КПСк 4-5
Калорифер КПСк 4-5
Характеристики: 5000 м3/ч;
123 кВт
28 334 руб. с НДС
Калорифер КПСк 4-5 02 У3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера КПСк 4-5 парового
| Производительность по воздуху, м3/час | 5000 |
|---|---|
| Тепловая мощность калорифера, кВт | 123 |
| Площадь поверхности теплообмена, м2 | 28.8 |
| Площадь фронтального сечения, м2 | 0.43 |
| Емкость воздухонагревателя, м3 | 0.007 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 34 |
| Число ходов по теплоносителю | 1 |
| Диаметр патрубков, Ду мм | 50 |
|---|---|
| Масса, кг | 59 |
| Аэродинамическое сопротивление min, Па | 18 |
| Аэродинамическое сопротивление max, Па | 390 |
| Расход теплоносителя min, кг/час | 122 |
| Расход теплоносителя max, кг/час | 385 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 31.49 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 69.86 |
Таблица расчета и подбора парового калорифера КПСк 4-5
Ниже представлены расчетные данные парового калорифера КПСк 4-5 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.
Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

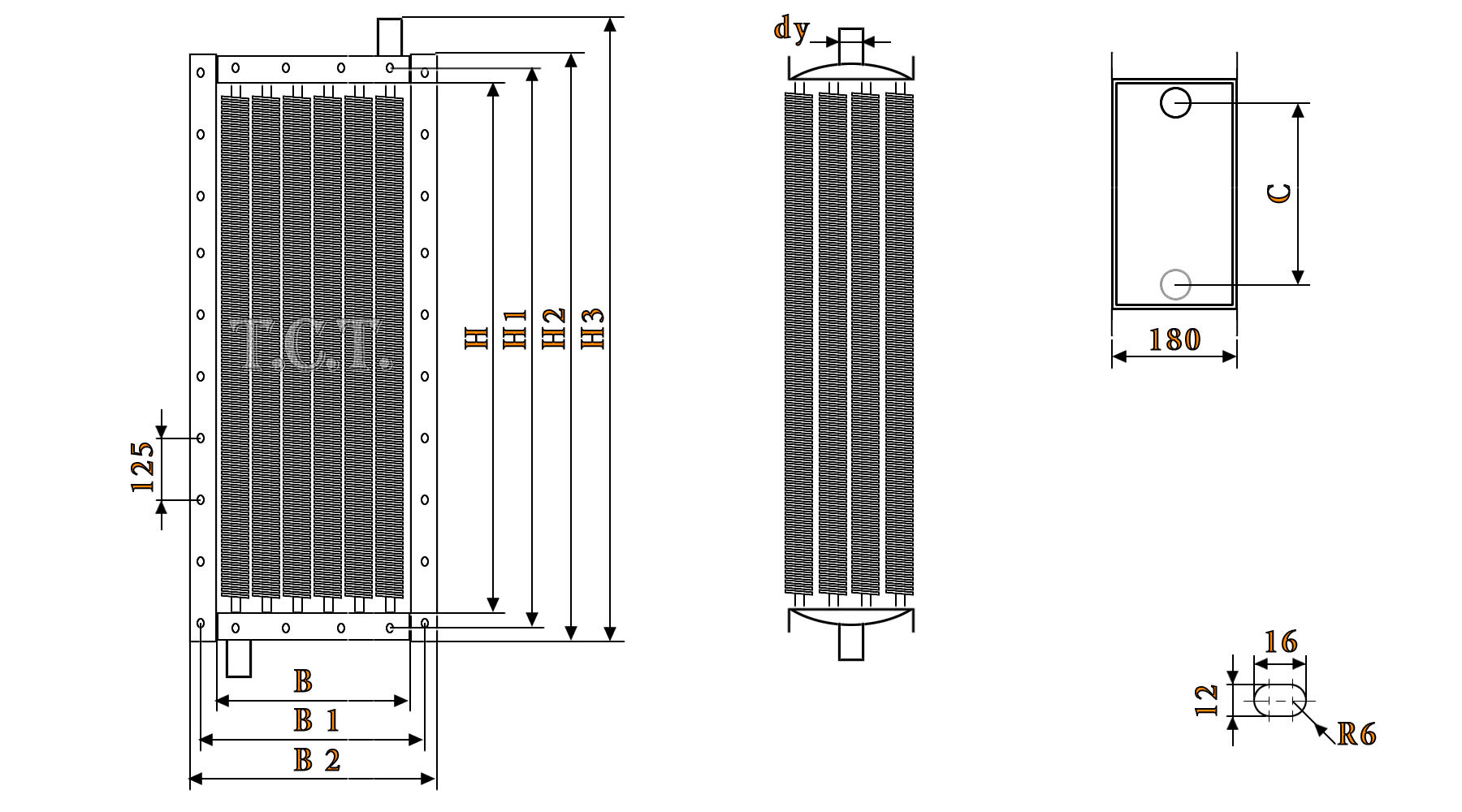

Габаритные размеры калорифера КПСк 4-5
| Габаритные и присоединительные размеры калорифера КПСк 4-5 парового, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 1155 | 1203 | 1227 | 1292 | 378 | 426 | 450 | 280 | 50 |
