Калорифер КПВУ-1435×1435

Приточный водяной калорифер КПВУ-1435x1435 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 18000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-1435x1435 и параметров эксплуатации.

Калорифер КПВУ-1435×1435 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 1435x1435_2

Характеристики: 18000 м³/ч;

225 кВт

59 774 руб. с НДС

Калорифер КПВУ 1435x1435_3

Характеристики: 18000 м³/ч;

303 кВт

85 527 руб. с НДС

Калорифер КПВУ 1435x1435_4

Характеристики: 18000 м³/ч;

362 кВт

112 751 руб. с НДС

Калькулятор подбора калорифера КПВУ 1435x1435

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Модель калорифера

Объем нагреваемого воздуха:

Температура входящего воздуха:

Требуемая температура воздуха на выходе:

Теплоноситель вода этиленгликоль пропиленгликоль

Концентрация гликолей:0 %

Температура теплоносителя на входе:

Температура теплоносителя на выходе:

Запас площади поверхности нагрева калорифера:

Тепловая мощность, кВт

Аэродинамическое сопротивление, Па

Гидравлическое сопротивление, кПа

Расход теплоносителя, кг/час

Массовая скорость воздуха в фронтальном сечении, кг/м²•с

Скорость теплоносителя, м/сек

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 1435x1435 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-1481x1481 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-1390x1390

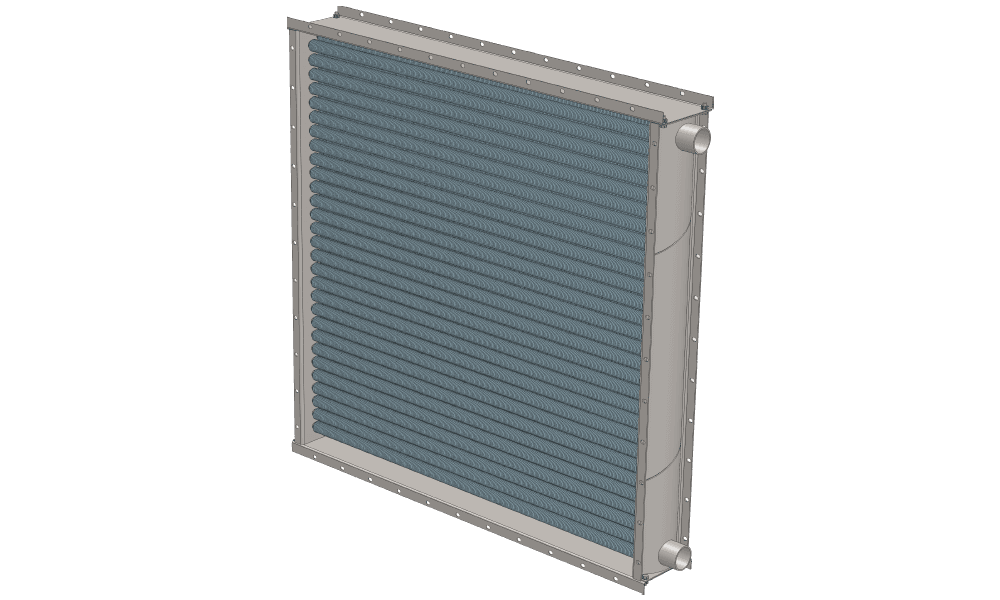

3D-модели калорифера КПВУ 1435x1435 для проектирования

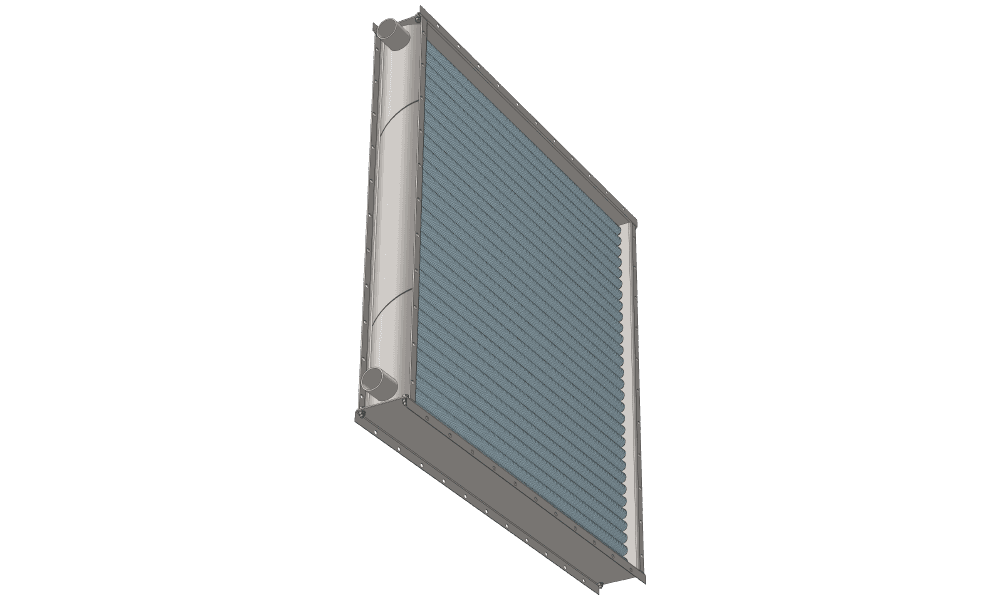

Чертеж водяного воздухонагревателя для приточных установок с мощностью по теплу 303 кВт

3 d модель водяного приточного воздухонагревателя производительностью 18000 м3/час

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 1435x1435 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 225, 303 и 362 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 18000 м³/час. Габаритные размеры по внутренним фланцам составляют 1363x1363 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1450х1450 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

водяные приточные калориферы Каталог калориферов КПВУ

Технические характеристики КПВУ 1435x1435

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м³/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м²			Масса, кг
Производительность по воздуху, м³/час	L H	L1 H1	L2 H2	L3	C	мм	"	КПВУ2	КПВУ3	КПВУ4	КПВУ2	КПВУ3	КПВУ4
18000	1363	1411	1435	1500	1251	65	2 ¹/₂	40.8	61.5	81.5	153	207	271

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСК Калориферы КПСК Калориферы ТВВ Калориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.

Оплата и доставка КПВУ 1435x1435

Заказать калорифер КПВУ 1435x1435 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПВУ 1435x1435:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПВУ 1435x1435:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные водяного теплообменника КПВУ 1435x1435 для транспортировки. Внешние габаритные размеры (2-х и 3-х рядная модели): 1.435 м х 1.500 м х 0.180 м; объем: 0.387 м³; вес калорифера: КПВУ2 - 153 кг, КПВУ3 - 207 кг, КПВУ4 - 271 кг.
