Калорифер КПВУ-1390×1390

Приточный водяной калорифер КПВУ-1390x1390 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 17000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-1390x1390 и параметров эксплуатации.

Калорифер КПВУ-1390×1390 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 1390x1390_2

Характеристики: 17000 м³/ч;

211 кВт

56 966 руб. с НДС

В заявку

Калорифер КПВУ 1390x1390_3

Характеристики: 17000 м³/ч;

284 кВт

81 431 руб. с НДС

В заявку

Калорифер КПВУ 1390x1390_4

Характеристики: 17000 м³/ч;

341 кВт

107 420 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВУ 1390x1390

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 1390x1390 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-1435x1435 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-1345x1345

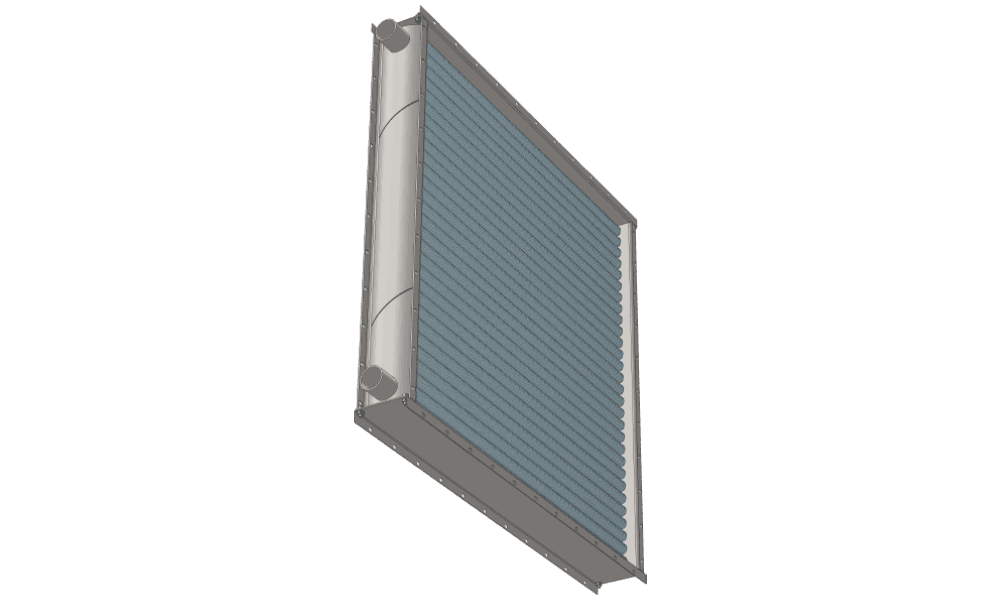

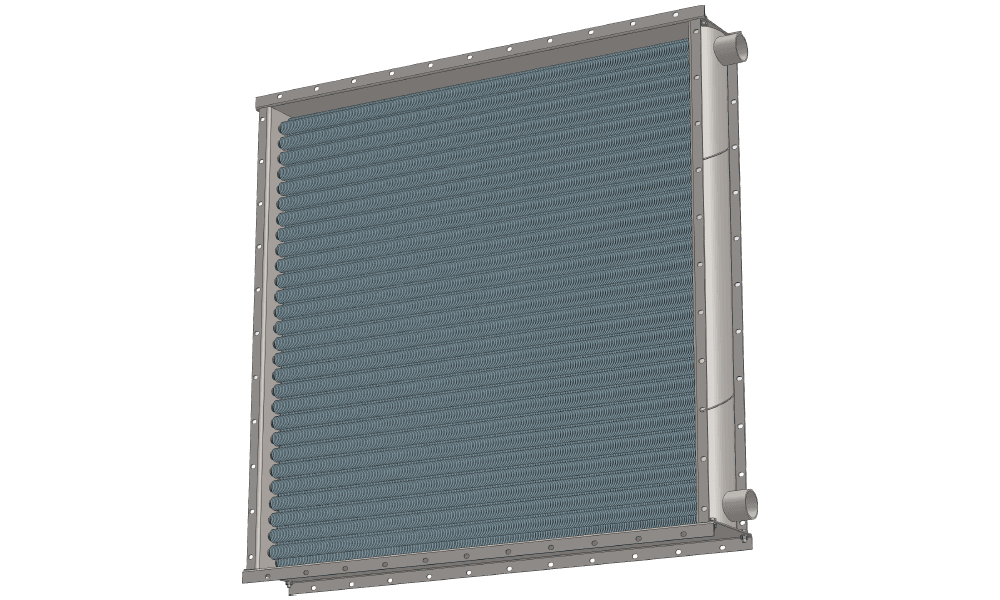

3D-модели калорифера КПВУ 1390x1390 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 1390x1390 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 211, 284 и 341 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 17000 м³/час. Габаритные размеры по внутренним фланцам составляют 1318x1318 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1400х1400 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КПВУ 1390x1390
