Калорифер КПВС-905×905

Приточный водяной калорифер КПВС-905x905 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 8000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-905x905 и параметров эксплуатации.

Калорифер КПВС-905×905 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 905x905_2

Характеристики: 8000 м³/ч;

85 кВт

28 470 руб. с НДС

В заявку

Калорифер КПВС 905x905_3

Характеристики: 8000 м³/ч;

113 кВт

39 665 руб. с НДС

В заявку

Калорифер КПВС 905x905_4

Характеристики: 8000 м³/ч;

132 кВт

50 300 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 905x905

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 905x905 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-947x947 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-864x864

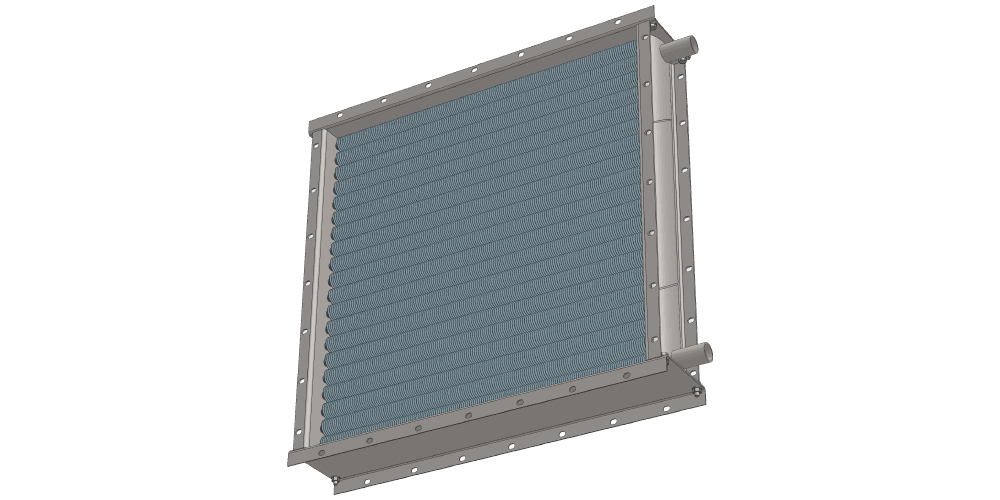

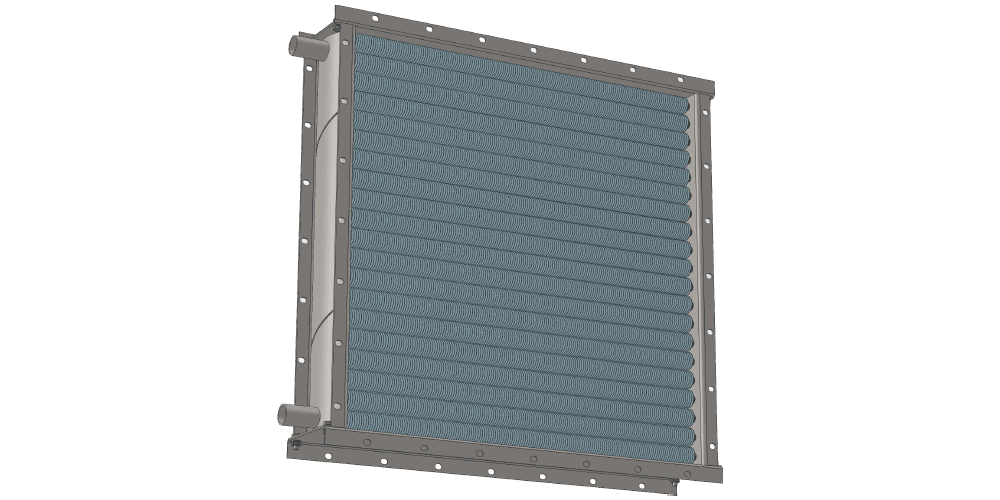

3D-модели калорифера КПВС 905x905 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 905x905 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 85, 113 и 132 кВт специально разработаны для приточных систем с производительностью по воздуху 8000 м³/час. Внутренний габаритный размер по фланцам составляет 833x833 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 950х950 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 905x905

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

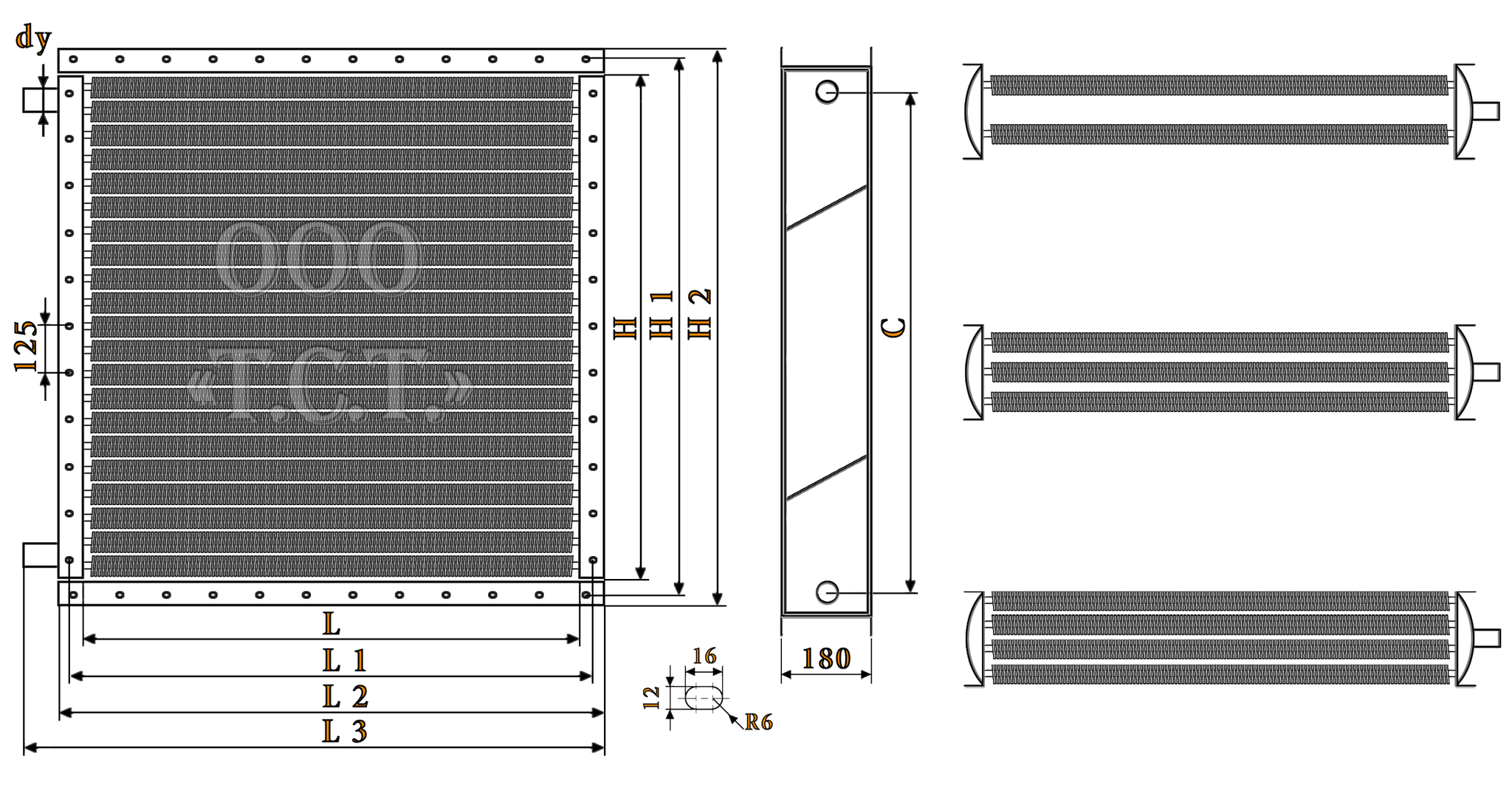

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВС2	КПВС3	КПВС4	КПВС2	КПВС3	КПВС4
8000	833	881	905	970	768	32	1 1/4	19.2	29.0	38.4	65	83	100

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
