Калорифер КПВС-864×864

Приточный водяной калорифер КПВС-864x864 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 7000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-864x864 и параметров эксплуатации.

Калорифер КПВС-864×864 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 864x864_2

Характеристики: 7000 м³/ч;

75 кВт

26 463 руб. с НДС

В заявку

Калорифер КПВС 864x864_3

Характеристики: 7000 м³/ч;

99 кВт

36 714 руб. с НДС

В заявку

Калорифер КПВС 864x864_4

Характеристики: 7000 м³/ч;

115 кВт

46 426 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 864x864

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 864x864 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-905x905 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-822x822

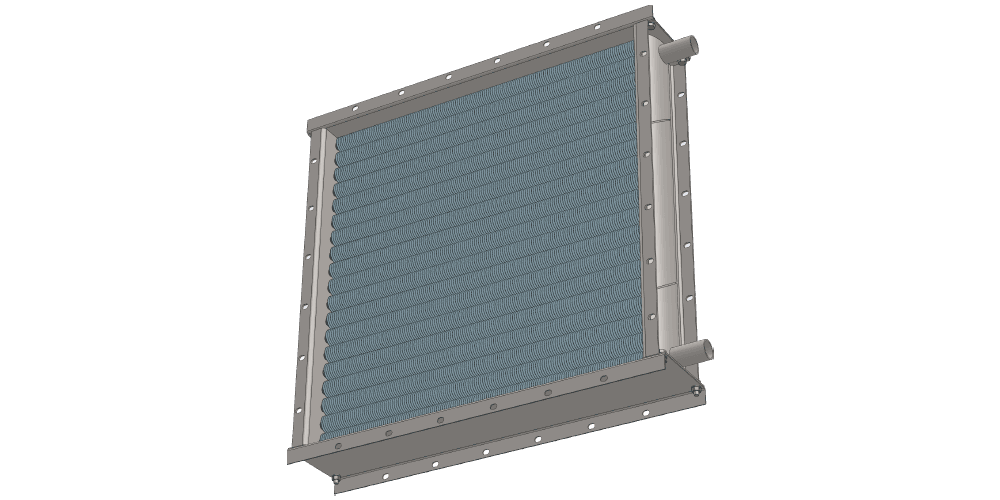

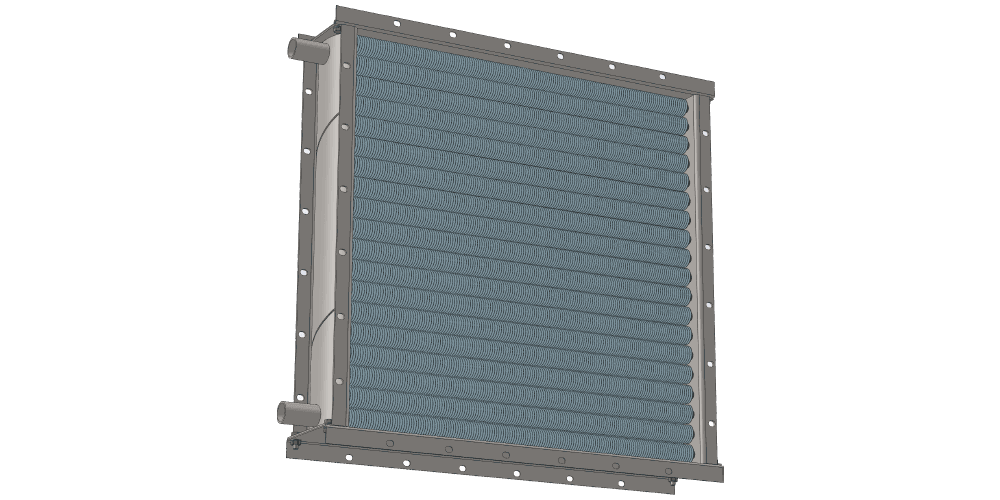

3D-модели калорифера КПВС 864x864 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 864x864 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 75, 99 и 115 кВт специально разработаны для приточных систем с производительностью по воздуху 7000 м³/час. Внутренний габаритный размер по фланцам составляет 792x792 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 900х900 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 864x864
