Калорифер КПВС-697×697

Приточный водяной калорифер КПВС-697x697 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 4000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-697x697 и параметров эксплуатации.

Калорифер КПВС-697×697 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 697x697_2

Характеристики: 4000 м³/ч;

43 кВт

18 406 руб. с НДС

В заявку

Калорифер КПВС 697x697_3

Характеристики: 4000 м³/ч;

56 кВт

25 140 руб. с НДС

В заявку

Калорифер КПВС 697x697_4

Характеристики: 4000 м³/ч;

65 кВт

31 426 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 697x697

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 697x697 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-739x739 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-655x655

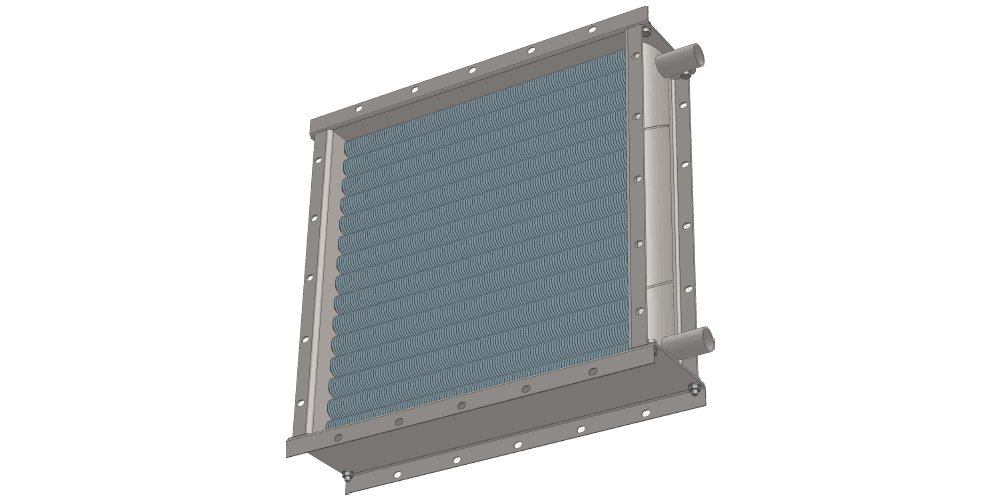

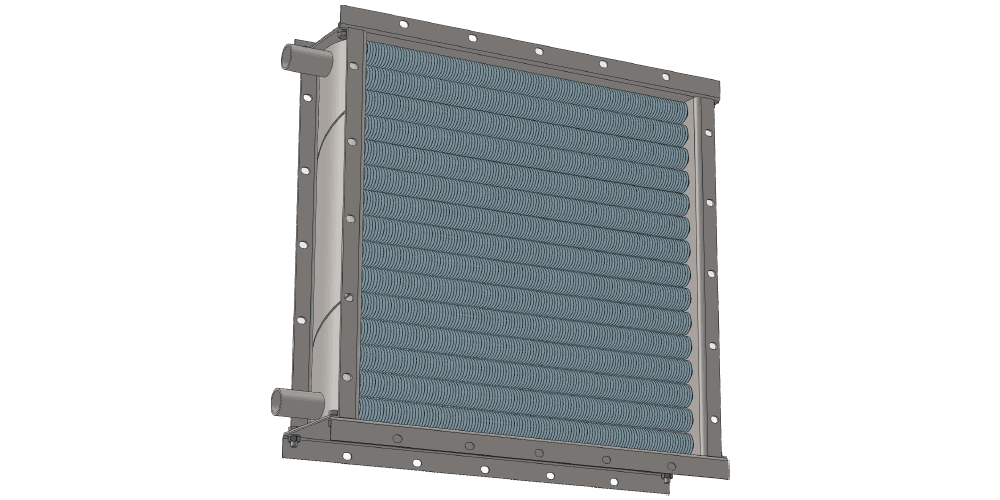

3D-модели калорифера КПВС 697x697 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 697x697 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 43, 56 и 65 кВт специально разработаны для приточных систем с производительностью по воздуху 4000 м³/час. Внутренний габаритный размер по фланцам составляет 625x625 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 700х700 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 697x697
