Калорифер КПВС-655×655

Приточный водяной калорифер КПВС-655x655 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 3500 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-655x655 и параметров эксплуатации.

Калорифер КПВС-655×655 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 655x655_2

Характеристики: 3500 м³/ч;

37 кВт

16 661 руб. с НДС

В заявку

Калорифер КПВС 655x655_3

Характеристики: 3500 м³/ч;

48 кВт

22 600 руб. с НДС

В заявку

Калорифер КПВС 655x655_4

Характеристики: 3500 м³/ч;

56 кВт

28 115 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 655x655

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 655x655 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-697x697 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-614x614

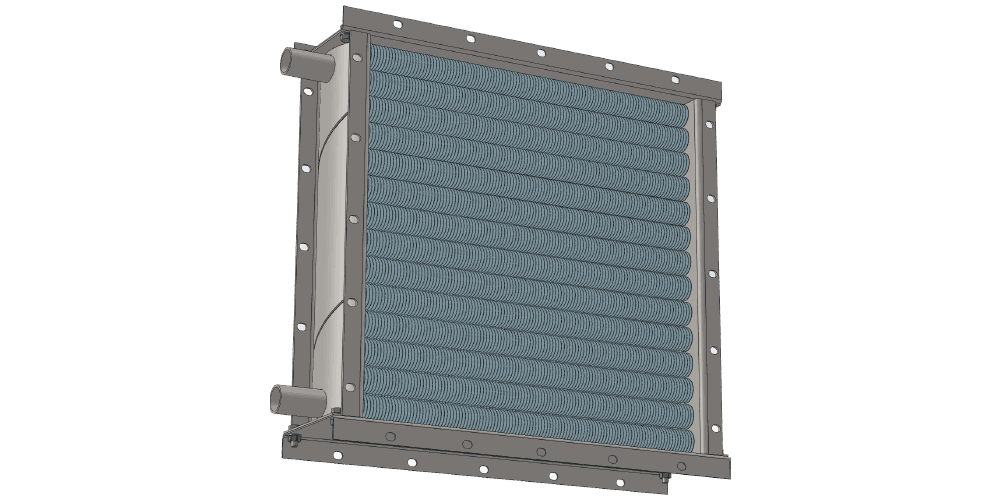

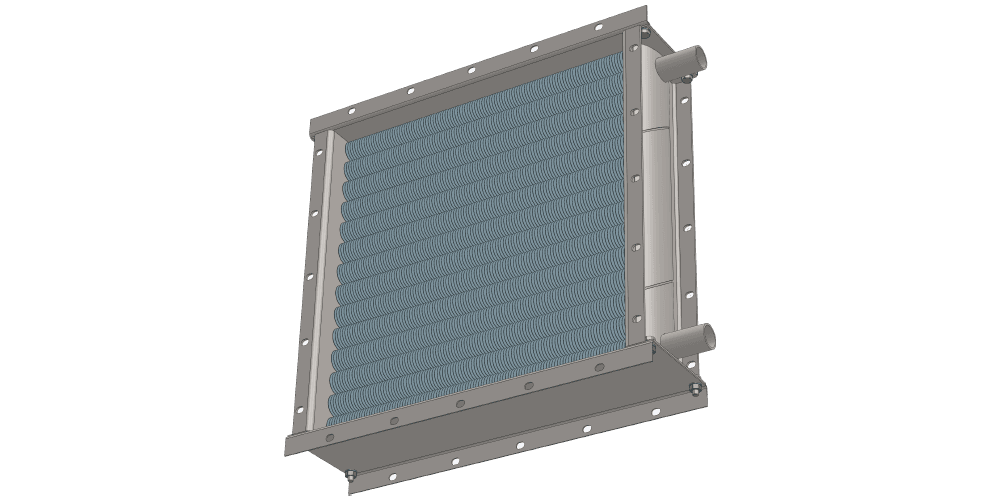

3D-модели калорифера КПВС 655x655 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 655x655 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 37, 48 и 56 кВт специально разработаны для приточных систем с производительностью по воздуху 3500 м³/час. Внутренний габаритный размер по фланцам составляет 583x583 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 700х700 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 655x655

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВС2	КПВС3	КПВС4	КПВС2	КПВС3	КПВС4
3500	583	631	655	720	518	32	1 1/4	9.4	14.2	18.6	38	47	56

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
