Калорифер КПВС-1072×1072

Приточный водяной калорифер КПВС-1072x1072 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 12000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-1072x1072 и параметров эксплуатации.

Калорифер КПВС-1072×1072 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 1072x1072_2

Характеристики: 12000 м³/ч;

130 кВт

37 408 руб. с НДС

В заявку

Калорифер КПВС 1072x1072_3

Характеристики: 12000 м³/ч;

171 кВт

52 644 руб. с НДС

В заявку

Калорифер КПВС 1072x1072_4

Характеристики: 12000 м³/ч;

200 кВт

67 246 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 1072x1072

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 1072x1072 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-1114x1114 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-1030x1030

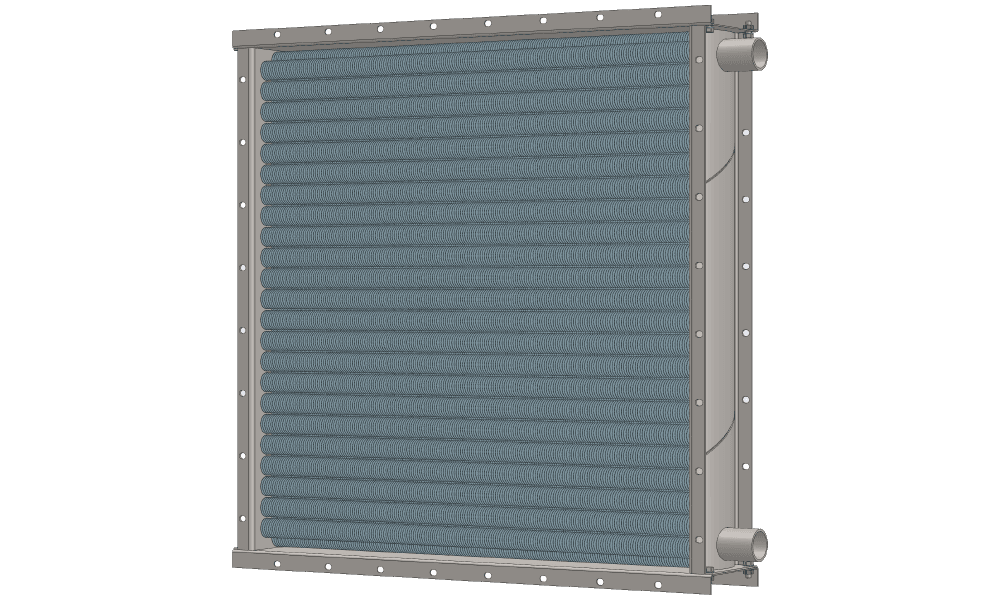

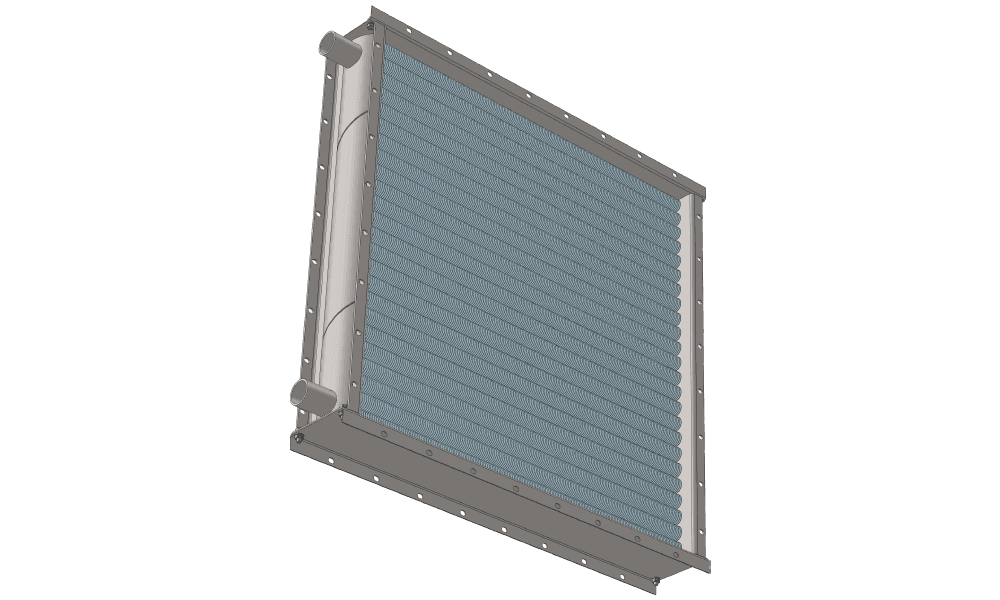

3D-модели калорифера КПВС 1072x1072 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 1072x1072 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 130, 171 и 200 кВт специально разработаны для приточных систем с производительностью по воздуху 12000 м³/час. Внутренний габаритный размер по фланцам составляет 1000x1000 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 1100х1100 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 1072x1072

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВС2	КПВС3	КПВС4	КПВС2	КПВС3	КПВС4
12000	1000	1048	1072	1137	902	50	2	27.7	41.8	55.4	87	113	138

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
