Калорифер КПВС-1030×1030

Приточный водяной калорифер КПВС-1030x1030 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 11000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-1030x1030 и параметров эксплуатации.

Калорифер КПВС-1030×1030 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 1030x1030_2

Характеристики: 11000 м³/ч;

118 кВт

35 230 руб. с НДС

В заявку

Калорифер КПВС 1030x1030_3

Характеристики: 11000 м³/ч;

155 кВт

49 423 руб. с НДС

В заявку

Калорифер КПВС 1030x1030_4

Характеристики: 11000 м³/ч;

182 кВт

62 998 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 1030x1030

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 1030x1030 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-1072x1072 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-989x989

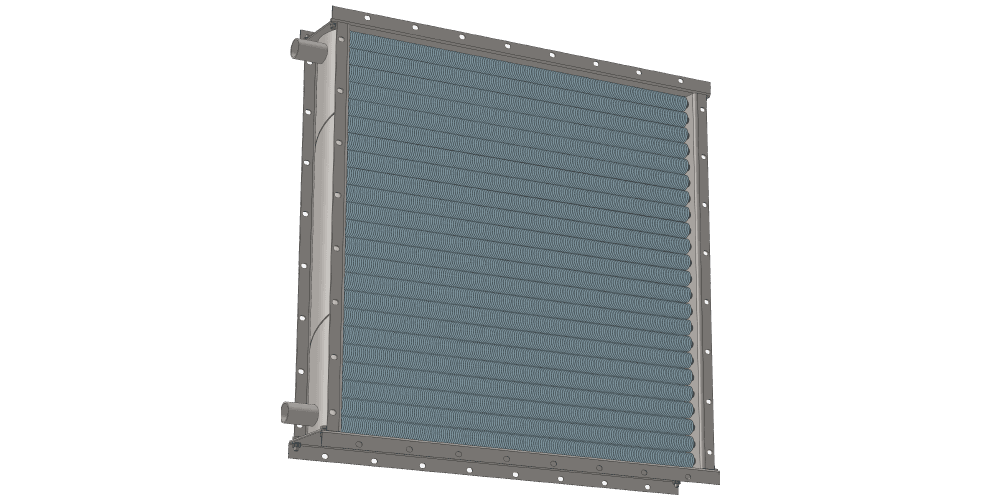

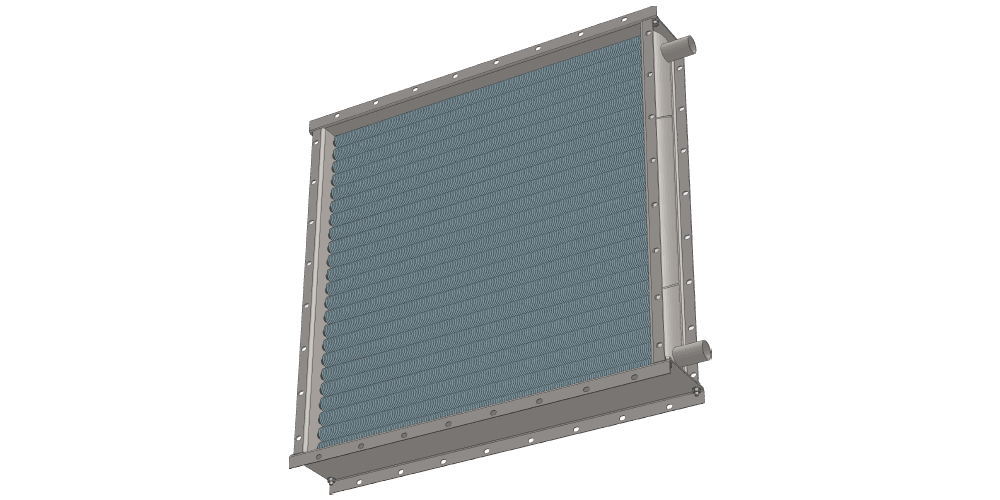

3D-модели калорифера КПВС 1030x1030 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 1030x1030 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 118, 155 и 182 кВт специально разработаны для приточных систем с производительностью по воздуху 11000 м³/час. Внутренний габаритный размер по фланцам составляет 958x958 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 1050х1050 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 1030x1030

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВС2	КПВС3	КПВС4	КПВС2	КПВС3	КПВС4
11000	958	1006	1030	1095	860	40	1 1/2	25.4	38.4	50.9	81	106	129

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
