Калорифер КППУ-663×663

Приточный паровой калорифер КППУ-663x663 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 3000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-663x663 и параметров эксплуатации.

Калорифер КППУ-663×663 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 663x663_2

Характеристики: 3000 м³/ч;

64 кВт

17 089 руб. с НДС

В заявку

Калорифер КППУ 663x663_3

Характеристики: 3000 м³/ч;

79 кВт

23 267 руб. с НДС

В заявку

Калорифер КППУ 663x663_4

Характеристики: 3000 м³/ч;

87 кВт

29 962 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 663x663

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 663x663 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-708x708 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-617x617

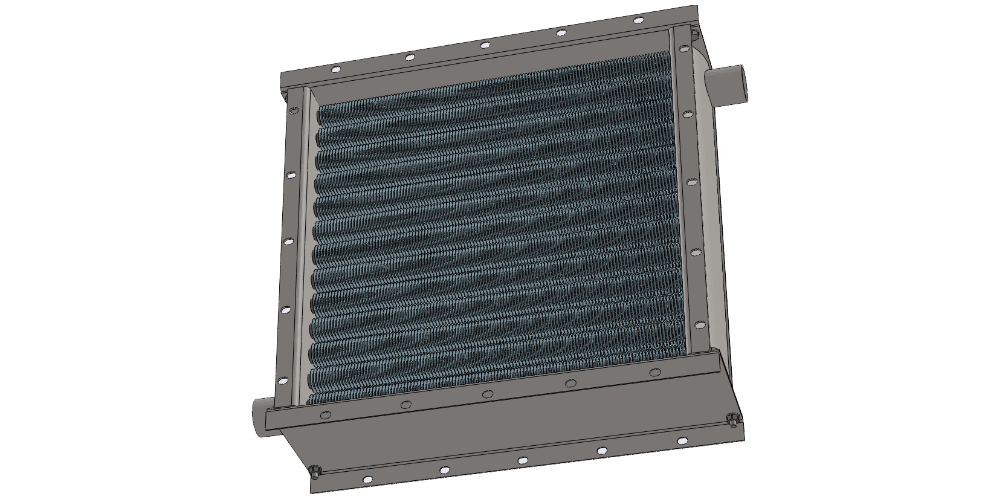

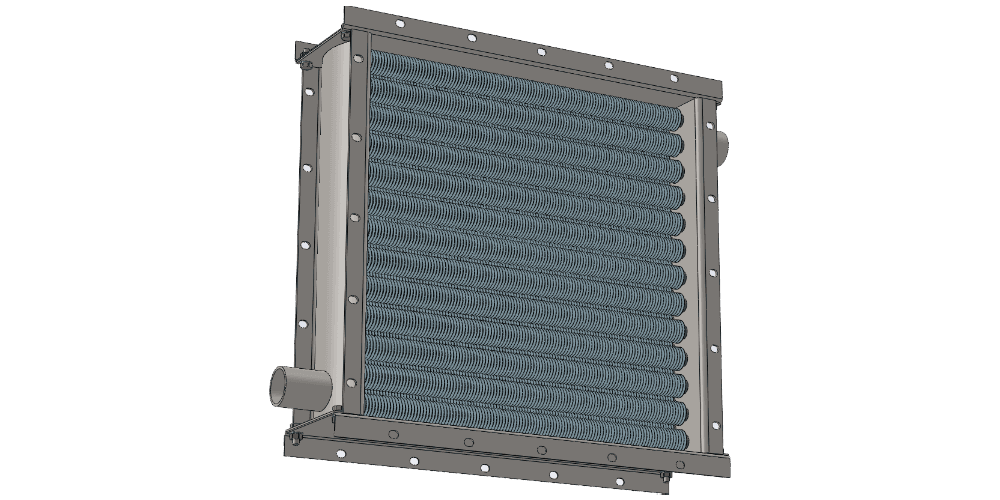

3D-модели калорифера КППУ 663x663 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 663x663 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 64, 79 и 87 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 3000 м³/час. Габаритные размеры по внешним фланцам составляют 663x663 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 700х700 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 663x663

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
3000	591	639	663	728	493	50	7.0	10.7	14.1	41	51	64

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
