Калорифер КППУ-617×617

Приточный паровой калорифер КППУ-617x617 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 2500 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-617x617 и параметров эксплуатации.

Калорифер КППУ-617×617 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 617x617_2

Характеристики: 2500 м³/ч;

55 кВт

14 980 руб. с НДС

В заявку

Калорифер КППУ 617x617_3

Характеристики: 2500 м³/ч;

68 кВт

20 306 руб. с НДС

В заявку

Калорифер КППУ 617x617_4

Характеристики: 2500 м³/ч;

75 кВт

26 194 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 617x617

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППУ 617x617 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППУ-663x663 При избыточном запасе следует рассмотреть меньший теплообменник: КППУ-572x572

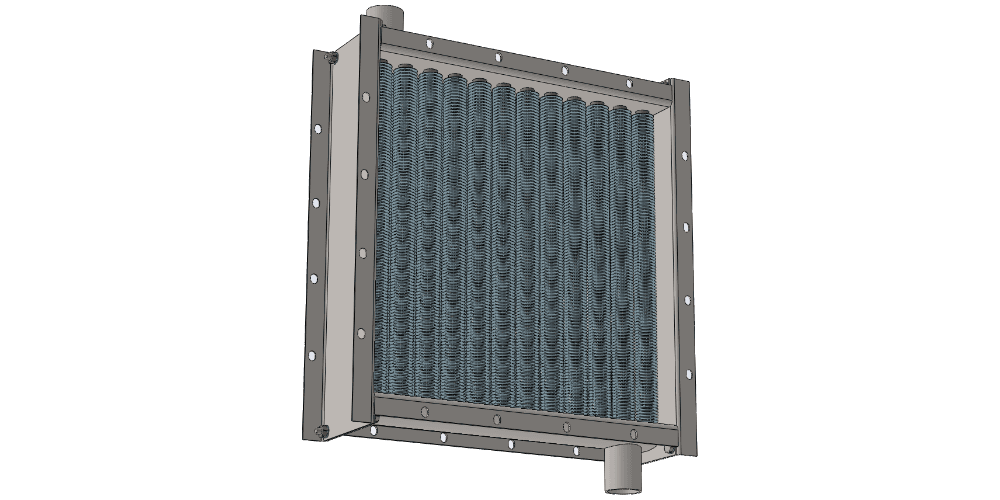

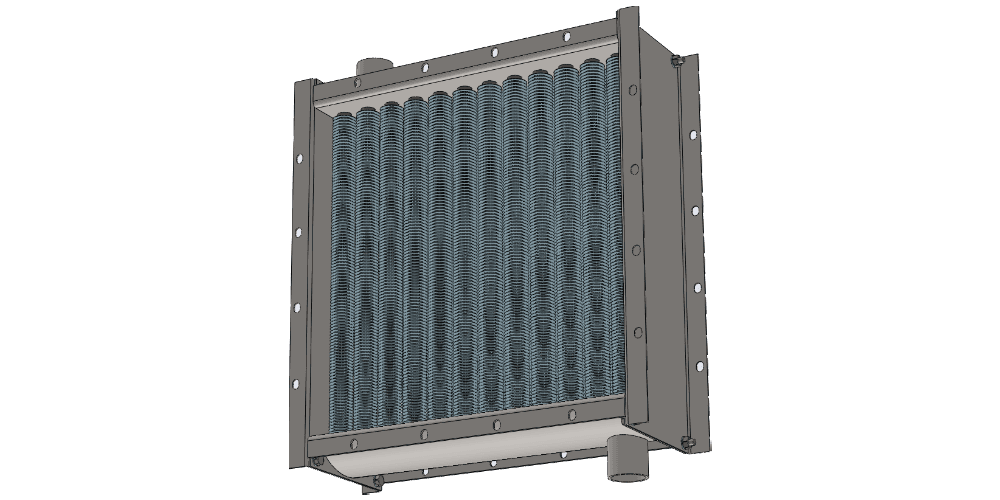

3D-модели калорифера КППУ 617x617 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 617x617 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 55, 68 и 75 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 2500 м³/час. Габаритные размеры по внешним фланцам составляют 617x617 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 650х650 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 617x617

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
2500	545	593	617	682	447	50	6.0	9.1	12.0	36	44	56

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
