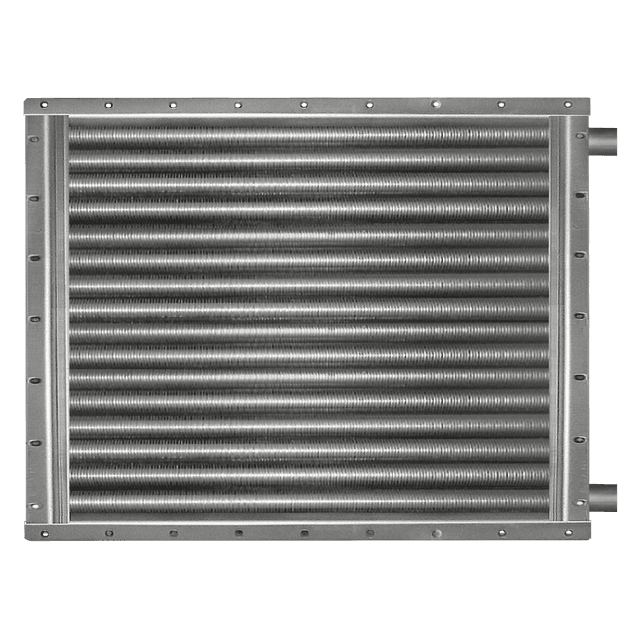

Калорифер КФБ-12 А4 М
Калорифер КФБ-12 А4 М
Характеристики: 13500 м3/ч;
376 кВт
87 817 руб. с НДС
Калорифер КФБ-12 А4 М УХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Все калориферы данного типоразмера
Стандартные четырехрядные типоразмеры
Технические характеристики калорифера КФБ-12 А4 водяного
| Производительность по воздуху, м3/час | 13500 |
|---|---|
| Тепловая мощность калорифера, кВт | 376 |
| Площадь поверхности теплообмена, м2 | 63.7 |
| Площадь фронтального сечения, м2 | 1.258 |
| Объем воздухонагревателя, л | 40.8 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 82 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 65 |
| Масса, кг | 220 |
| Аэродинамическое сопротивление min, Па | 18 |
|---|---|
| Аэродинамическое сопротивление max, Па | 405 |
| Гидравлическое сопротивление min, кПа | 0.171 |
| Гидравлическое сопротивление max, кПа | 24.637 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 3.5 |
| Расход теплоносителя max, м3/час | 13.5 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.62 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 83.54 |
Таблица расчета и подбора водяного калорифера КФБ-12 А4
Ниже представлены расчетные данные водяного калорифера КФБ-12 А4 производства ООО «Т.С.Т.». Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 13500 | 16000 | 20000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 121 | 130 | 141 | 152 | 165 | 178 | 192 | 209 | 250 | 269 | 291 | 315 |
| Температура воздуха на выходе из калорифера, °С | 40 | 34 | 28 | 23 | 37 | 31 | 25 | 19 | 33 | 26 | 20 | 14 |
| Расход теплоносителя, м³/ч | 3,5 | 3,9 | 4,3 | 4,8 | 3,9 | 4,3 | 4,8 | 5,3 | 4,5 | 5,1 | 5,6 | 6,2 |
| Гидравлическое сопротивление, кПа | 1,7 | 2,1 | 2,6 | 3,2 | 2,1 | 2,7 | 3,3 | 4,1 | 2,9 | 3,6 | 4,5 | 5,5 |
| Производительность по теплу, кВт | 319 | 357 | 397 | 439 | 358 | 401 | 446 | 493 | 417 | 466 | 518 | 573 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 13500 | 17000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 97 | 105 | 113 | 123 | 121 | 130 | 141 | 152 | 185 | 199 | 215 | 233 |
| Температура воздуха на выходе из калорифера, °С | 39 | 33 | 28 | 22 | 36 | 31 | 25 | 19 | 32 | 27 | 21 | 15 |
| Расход теплоносителя, м³/ч | 4,0 | 4,5 | 5,0 | 5,6 | 4,4 | 4,9 | 5,5 | 6,1 | 5,1 | 5,7 | 6,4 | 7,1 |
| Гидравлическое сопротивление, кПа | 2,2 | 2,8 | 3,5 | 4,3 | 2,6 | 3,3 | 4,1 | 5,0 | 3,5 | 4,5 | 5,6 | 6,9 |
| Производительность по теплу, кВт | 278 | 312 | 349 | 388 | 302 | 339 | 378 | 420 | 353 | 397 | 443 | 492 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11000 | 13500 | 16000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 83 | 89 | 96 | 104 | 121 | 130 | 141 | 152 | 165 | 178 | 192 | 209 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 27 | 22 | 34 | 28 | 23 | 17 | 31 | 26 | 20 | 14 |
| Расход теплоносителя, м³/ч | 4,8 | 5,4 | 6,1 | 6,8 | 5,6 | 6,3 | 7,0 | 7,8 | 6,2 | 7,0 | 7,9 | 8,8 |
| Гидравлическое сопротивление, кПа | 3,1 | 3,9 | 4,9 | 6,1 | 4,1 | 5,2 | 6,6 | 8,2 | 5,2 | 6,6 | 8,3 | 10,3 |
| Производительность по теплу, кВт | 250 | 282 | 316 | 352 | 289 | 326 | 365 | 406 | 324 | 366 | 410 | 456 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10000 | 12000 | 15000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 69 | 75 | 81 | 88 | 97 | 105 | 113 | 123 | 147 | 158 | 171 | 185 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 27 | 22 | 34 | 29 | 24 | 18 | 31 | 25 | 19 | 14 |
| Расход теплоносителя, м³/ч | 5,6 | 6,3 | 7,1 | 7,9 | 6,4 | 7,2 | 8,1 | 9,0 | 7,4 | 8,4 | 9,4 | 10,5 |
| Гидравлическое сопротивление, кПа | 4,1 | 5,3 | 6,7 | 8,3 | 5,3 | 6,8 | 8,7 | 10,8 | 7,3 | 9,3 | 11,8 | 14,7 |
| Производительность по теплу, кВт | 227 | 257 | 289 | 322 | 258 | 292 | 328 | 366 | 301 | 341 | 383 | 427 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 11000 | 13500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 57 | 62 | 66 | 72 | 83 | 89 | 96 | 104 | 121 | 130 | 141 | 152 |
| Температура воздуха на выходе из калорифера, °С | 37 | 33 | 28 | 23 | 34 | 29 | 24 | 19 | 31 | 26 | 20 | 14 |
| Расход теплоносителя, м³/ч | 7,1 | 8,0 | 9,0 | 10,1 | 8,1 | 9,2 | 10,4 | 11,7 | 9,4 | 10,6 | 12,0 | 13,4 |
| Гидравлическое сопротивление, кПа | 6,4 | 8,3 | 10,6 | 13,4 | 8,6 | 11,1 | 14,1 | 17,7 | 11,5 | 14,8 | 18,9 | 23,5 |
| Производительность по теплу, кВт | 204 | 232 | 262 | 293 | 236 | 268 | 302 | 338 | 272 | 309 | 348 | 390 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Аэродинамическое сопротивление, Па | 46 | 49 | 53 | 58 | 57 | 62 | 66 | 72 | 69 | 75 | 81 | 88 |
| Температура воздуха на выходе из калорифера, °С | 38 | 34 | 29 | 24 | 36 | 32 | 27 | 22 | 35 | 30 | 25 | 20 |
| Расход теплоносителя, м³/ч | 8,0 | 9,1 | 10,2 | 11,5 | 8,7 | 9,9 | 11,2 | 12,5 | 9,4 | 10,6 | 12,0 | 13,5 |
| Гидравлическое сопротивление, кПа | 8,2 | 10,6 | 13,6 | 17,1 | 9,8 | 12,6 | 16,1 | 20,4 | 11,4 | 14,7 | 18,8 | 23,6 |
| Производительность по теплу, кВт | 185 | 210 | 238 | 267 | 201 | 229 | 259 | 290 | 217 | 247 | 279 | 313 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

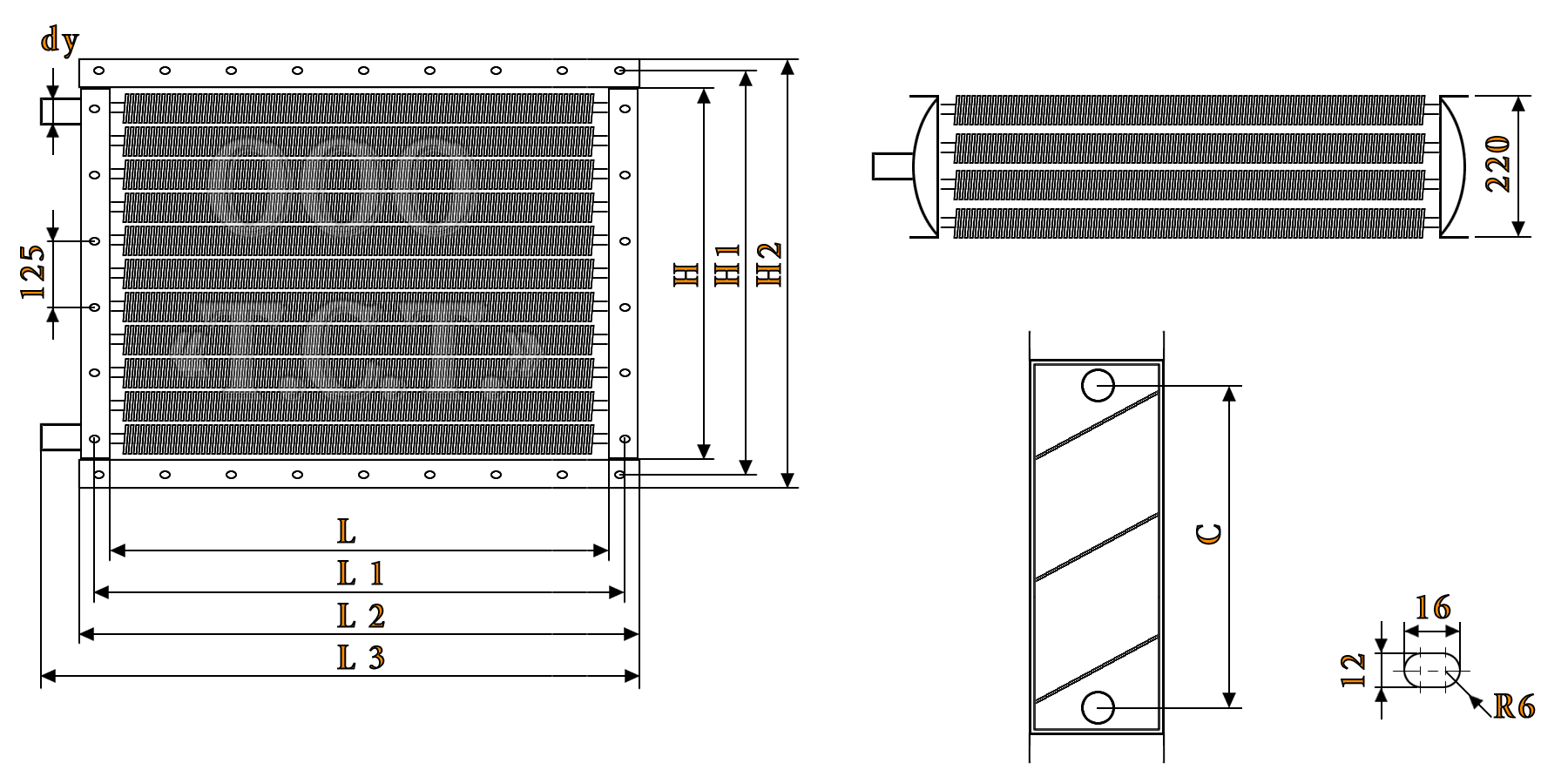

Габаритные размеры калорифера КФБ-12 А4
| Габаритные и присоединительные размеры калорифера КФБ-12 А4 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1310 | 1356 | 1380 | 1445 | 960 | 1006 | 1030 | 848 | 65 |
Оплата и доставка КФБ-12 А4
Заказать калорифер КФБ-12 А4 на нашем предприятии можно следующими способами:
- • позвонив по телефону: +7 (904) 968-14-88
- • заполнив форму заявки на нашем сайте
- • отправив письмо на электронную почту: zao_tst@mail.ru
Способы оплаты калорифера КФБ-12 А4:
- • на основании счета с частичной или полной оплатой
- • на основании договора с частичной или полной постоплатой
Первичная документация:
- • универсальный передаточный документ УПД
- • обмен документами через ЭДО
| Банковские реквизиты ООО «Т.С.Т.» | |||
|---|---|---|---|
| ИНН | КПП | 5404002676 | 421401001 |
| БИК | 044525411 | 043207612 | |
| Расчетный счет | 407 028 105 1307 00 000 31 | 407 028 100 2621 01 023 57 | |
| Банк | Филиал «Центральный» Банка ВТБ ПАО г. Москва | Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово | |
| Корреспондентский счет | 301 018 101 4525 00 004 11 | 301 018 102 0000 00 006 12 | |
Доставка калорифера КФБ-12 А4:
- • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
- • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
- • поставка автотранспортом нашего предприятия
| Регион | Населенный пункт | Компания | Отрасль промышленности |
|---|---|---|---|
| Кемеровская область | г. Кемерово | ООО «Топливные ресурсы» | Логистика и транспорт |
| Новосибирская область | г. Новосибирск | ООО «ТехноСервис-НСК» | Вентиляция/Монтаж |
| Приморский край | г. Владивосток | ООО «ТК «Аквадом» | Вентиляция/Монтаж |
Данные для транспортировки. Внешние габаритные размеры: 1.445 м х 1.030 м х 0.220 м; объем: 0.327 м3; вес калорифера КФБ-12 А4: 220 кг.
