ТЭН ОР. Р-54А-13/2.5О220
Трубчатый воздушный электронагреватель с алюминиевым спирально-накатным оребрением:
- ТЭН - трубчатый электронагреватель
- ор. - оребренный
- 54 – развернутая длина, см
- А - условное обозначение длины контактных стержней в заделке - 40 мм
- 13 - диаметр тэна, мм
- 2.5 - номинальная потребляемая мощность, кВт
- о - рабочая среда - воздух, движущийся со скоростью не менее 6 м/с
- 220 – напряжение, В
Назначение оребренных ТЭНов
ТЭНы оребренные электрические предназначены для нагрева воздуха и применяются в качестве комплектующих изделий в составе электрических калориферов СФО и электрокалориферных установок СФОЦ.
Конструкция оребренных воздушных ТЭНов

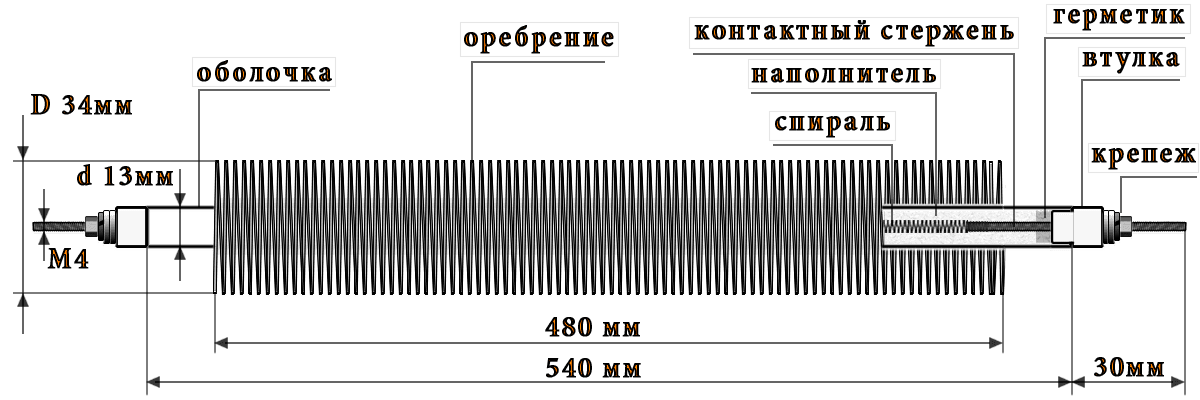

Оребренные ТЭНы являются модификацией гладких трубчатых нагревателей круглого сечения для нагрева газовых сред. Конструктивно электронагреватель представляет собой полую металлическую трубку с расположенным внутри оболочки нагревательным элементом, проходящим по центру по всей длине тэна. В качестве нагревательного элемента выступает токопроводящая нихромовая спираль высокого омического сопротивления, свитая в виде пружины. Концы спирали крепятся к специальным контактным токоведущим стержням, внешние выводы которых служат для подключения тэна к питающему напряжению.
Полость двухконцевого тэна между оболочкой и нагревательным элементом заполняется спрессованным диэлектрическим наполнителем порошкового типа. Наполнитель выполняет ряд функций. Во-первых, он фиксирует положение спирали и контактных стержней относительно металлической оболочки трубки; во-вторых, изолирует токоведущие части от корпуса тэна; в-третьих, вследствие относительно высокой теплопроводности, наполнитель обеспечивает эффективную передачу тепла.
Для обеспечения защиты тэна от влаги и других негативных последствий воздействия окружающей среды, торцы нагревателя герметизируют влагозащитным термостойким лаком. Изоляция токоведущих стержней от корпуса тэна дополнительно обеспечивается комплектуемыми керамическими электроизоляционными втулками. Для удобства подсоединения к источнику питания, на внешних выходах контактных стержней нарезается резьба, тэн компонуется гайками и шайбами.
С целью более эффективного отвода тепла поверх тэна накатывается оребрение. Использование в качестве материала для оребрения алюминия, обладающего высокой теплопроводностью, спирально-накатной способ обжатия, плотно и без зазоров скрепляющий корпус тэна и алюминиевую рубашку, существенно повышают площадь и скорость теплообмена трубчатого нагревателя.
Принцип работы ТЭНов для нагрева воздуха
Принцип работы трубчатого оребренного нагревателя типа ТЭНР основан на выделении тепла при прохождении электрического тока через установленный в его корпусе нагревательный элемент высокого сопротивления. При подаче напряжения на тэн, нихромовая спираль сильно нагревается. Происходит преобразование электрической энергии в тепловую. Тепловая энергия от разогретой до высокой температуры спирали последовательно передается наполнителю и металлической оболочке тэна, затем алюминиевому оребрению.
Съем тепла с поверхности оребренного нагревателя происходит направленной струей воздуха, двигающейся со скоростью не менее 6 м/с. Конструктив ТЭН ор. Р-54А-13/2.5о220 существенно увеличивает площадь поверхности теплопередачи тэна и, соответственно площадь контакта рабочей поверхности нагревателя с окружающей средой. Это позволяет добиться эффективной термической нагрузки ТЭНРов, не приводящей к их перегреву.
