Калорифер КПВУ-1572×1572

Приточный водяной калорифер КПВУ-1572x1572 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 24000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-1572x1572 и параметров эксплуатации.

Калорифер КПВУ-1572×1572 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 1572x1572_2

Характеристики: 24000 м³/ч;

293 кВт

68 195 руб. с НДС

В заявку

Калорифер КПВУ 1572x1572_3

Характеристики: 24000 м³/ч;

395 кВт

97 847 руб. с НДС

В заявку

Калорифер КПВУ 1572x1572_4

Характеристики: 24000 м³/ч;

472 кВт

128 263 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВУ 1572x1572

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена превышает допустимые значения для всех моделей КПВУ 1572x1572 (двух, трех и четырех рядных) следует рассмотреть меньший теплообменник: КПВУ-1526x1526

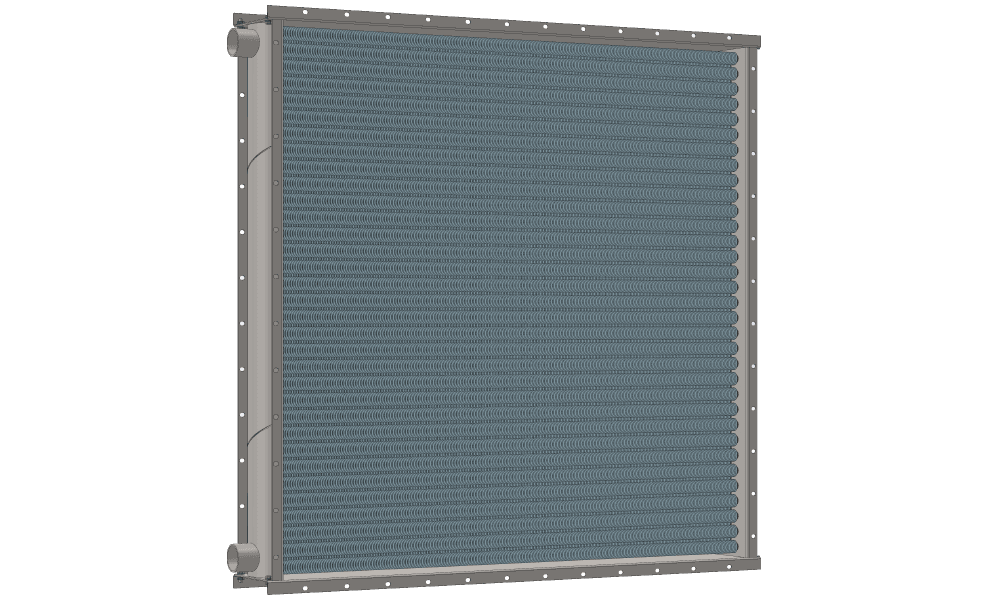

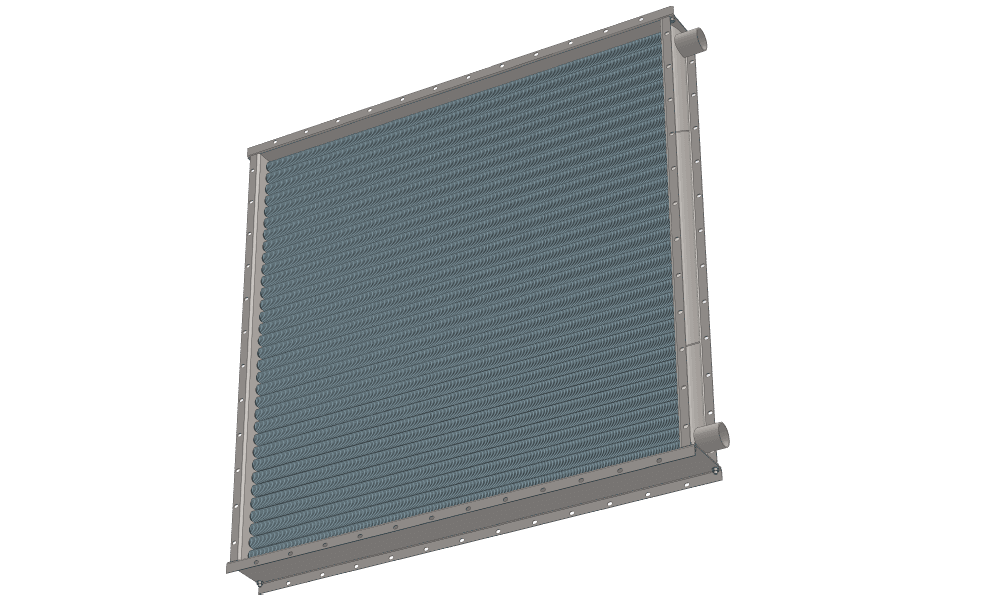

3D-модели калорифера КПВУ 1572x1572 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 1572x1572 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 293, 395 и 472 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 24000 м³/час. Габаритные размеры по внутренним фланцам составляют 1500x1500 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1600х1600 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КПВУ 1572x1572

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВУ2	КПВУ3	КПВУ4	КПВУ2	КПВУ3	КПВУ4
24000	1500	1548	1572	1637	1388	65	2 1/2	49.4	74.4	98.8	182	247	319

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
