Калорифер КПВУ-1163×1163

Приточный водяной калорифер КПВУ-1163x1163 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 12000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-1163x1163 и параметров эксплуатации.

Калорифер КПВУ-1163×1163 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 1163x1163_2

Характеристики: 12000 м³/ч;

143 кВт

43 337 руб. с НДС

Калорифер КПВУ 1163x1163_3

Характеристики: 12000 м³/ч;

196 кВт

61 440 руб. с НДС

Калорифер КПВУ 1163x1163_4

Характеристики: 12000 м³/ч;

236 кВт

80 919 руб. с НДС

Калькулятор подбора калорифера КПВУ 1163x1163

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Модель калорифера

Объем нагреваемого воздуха:

Температура входящего воздуха:

Требуемая температура воздуха на выходе:

Теплоноситель вода этиленгликоль пропиленгликоль

Концентрация гликолей:0 %

Температура теплоносителя на входе:

Температура теплоносителя на выходе:

Запас площади поверхности нагрева калорифера:

Тепловая мощность, кВт

Аэродинамическое сопротивление, Па

Гидравлическое сопротивление, кПа

Расход теплоносителя, кг/час

Массовая скорость воздуха в фронтальном сечении, кг/м²•с

Скорость теплоносителя, м/сек

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 1163x1163 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-1208x1208 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-1117x1117

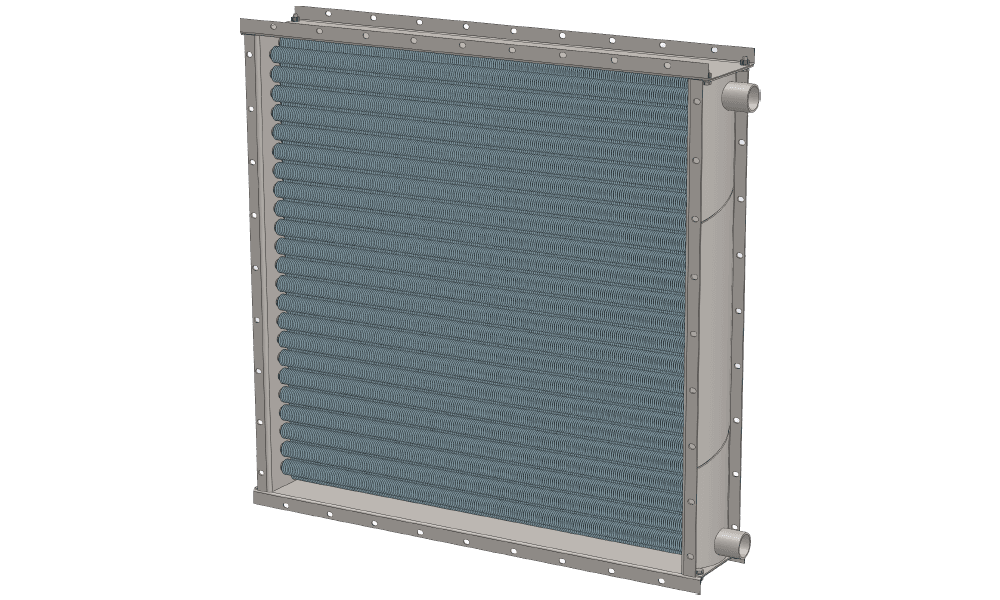

3D-модели калорифера КПВУ 1163x1163 для проектирования

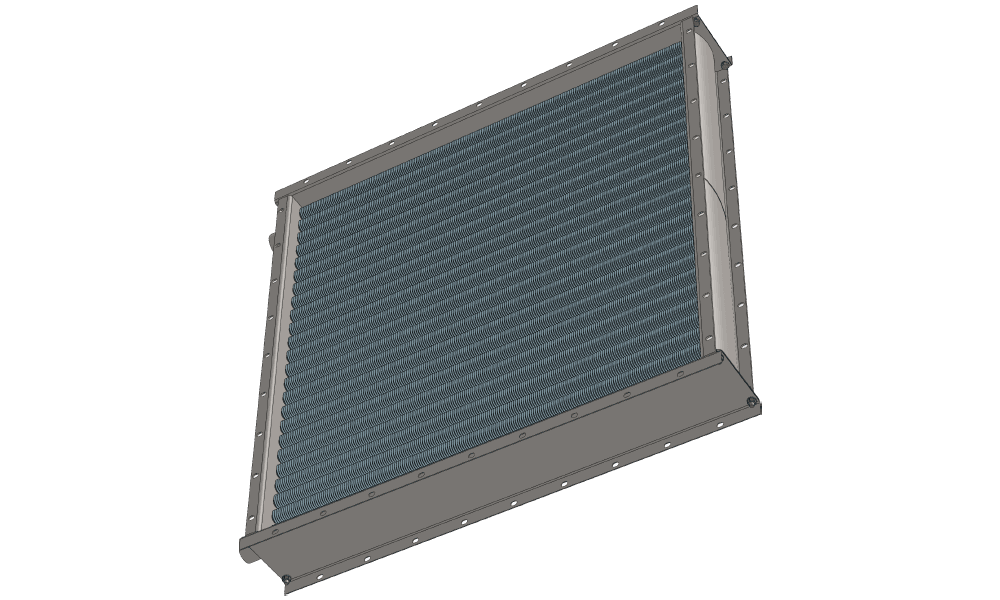

Чертеж водяного воздухонагревателя для приточных установок с мощностью по теплу 196 кВт

3 d модель водяного приточного воздухонагревателя производительностью 12000 м3/час

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 1163x1163 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 143, 196 и 236 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 12000 м³/час. Габаритные размеры по внутренним фланцам составляют 1091x1091 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1200х1200 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

водяные приточные калориферы Каталог калориферов КПВУ

Технические характеристики КПВУ 1163x1163

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м³/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м²			Масса, кг
Производительность по воздуху, м³/час	L H	L1 H1	L2 H2	L3	C	мм	"	КПВУ2	КПВУ3	КПВУ4	КПВУ2	КПВУ3	КПВУ4
12000	1091	1139	1163	1228	993	50	2	26.0	39.3	52.1	105	139	182

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСК Калориферы КПСК Калориферы ТВВ Калориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.

Оплата и доставка КПВУ 1163x1163

Заказать калорифер КПВУ 1163x1163 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПВУ 1163x1163:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПВУ 1163x1163:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные водяного теплообменника КПВУ 1163x1163 для транспортировки. Внешние габаритные размеры (2-х и 3-х рядная модели): 1.163 м х 1.228 м х 0.180 м; объем: 0.257 м³; вес калорифера: КПВУ2 - 105 кг, КПВУ3 - 139 кг, КПВУ4 - 182 кг.
