Калорифер КПВУ-1026×1026

Приточный водяной калорифер КПВУ-1026x1026 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 9000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-1026x1026 и параметров эксплуатации.

Калорифер КПВУ-1026×1026 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 1026x1026_2

Характеристики: 9000 м³/ч;

106 кВт

35 370 руб. с НДС

В заявку

Калорифер КПВУ 1026x1026_3

Характеристики: 9000 м³/ч;

147 кВт

49 837 руб. с НДС

В заявку

Калорифер КПВУ 1026x1026_4

Характеристики: 9000 м³/ч;

176 кВт

65 619 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВУ 1026x1026

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 1026x1026 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-1072x1072 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-981x981

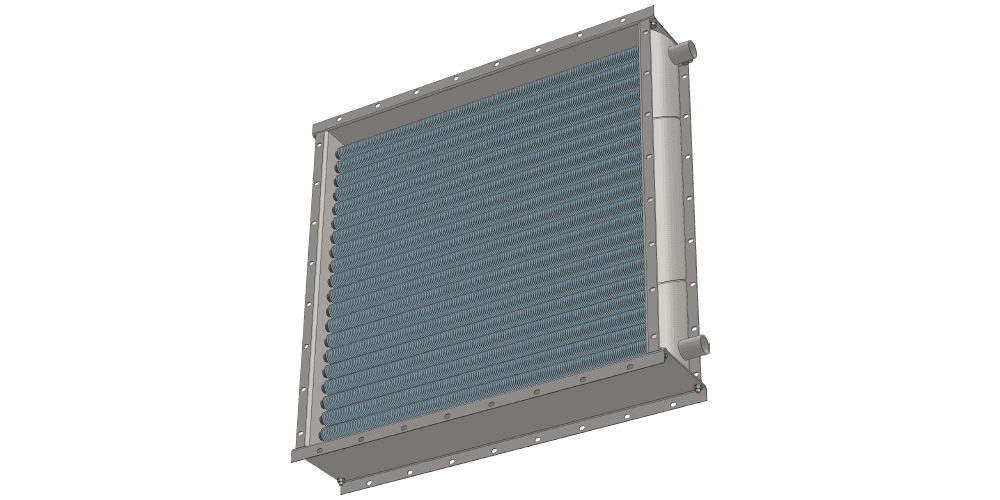

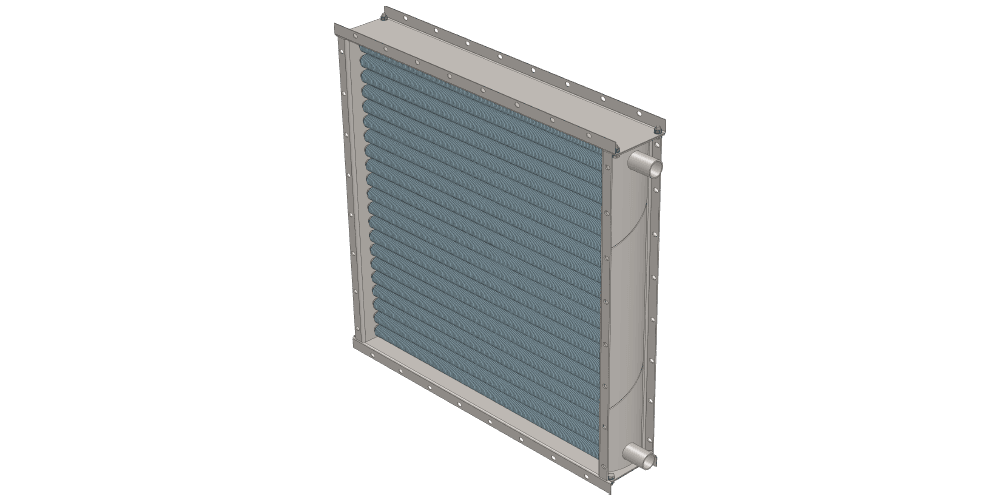

3D-модели калорифера КПВУ 1026x1026 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 1026x1026 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 106, 147 и 176 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 9000 м³/час. Габаритные размеры по внутренним фланцам составляют 954x954 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1050х1050 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КПВУ 1026x1026
