Калорифер КПВС-1572×1572

Приточный водяной калорифер КПВС-1572x1572 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 25000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-1572x1572 и параметров эксплуатации.

Калорифер КПВС-1572×1572 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 1572x1572_2

Характеристики: 25000 м³/ч;

301 кВт

65 202 руб. с НДС

В заявку

Калорифер КПВС 1572x1572_3

Характеристики: 25000 м³/ч;

388 кВт

93 469 руб. с НДС

В заявку

Калорифер КПВС 1572x1572_4

Характеристики: 25000 м³/ч;

450 кВт

120 951 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 1572x1572

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена превышает допустимые значения для всех моделей КПВС 1572x1572 (двух, трех и четырех рядных) следует рассмотреть меньший теплообменник: КПВС-1530x1530

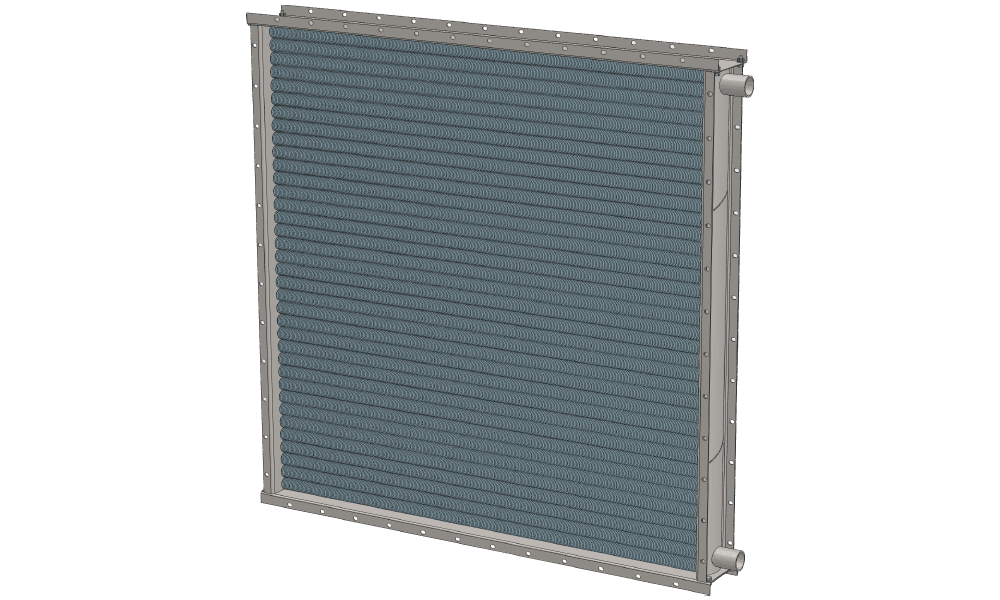

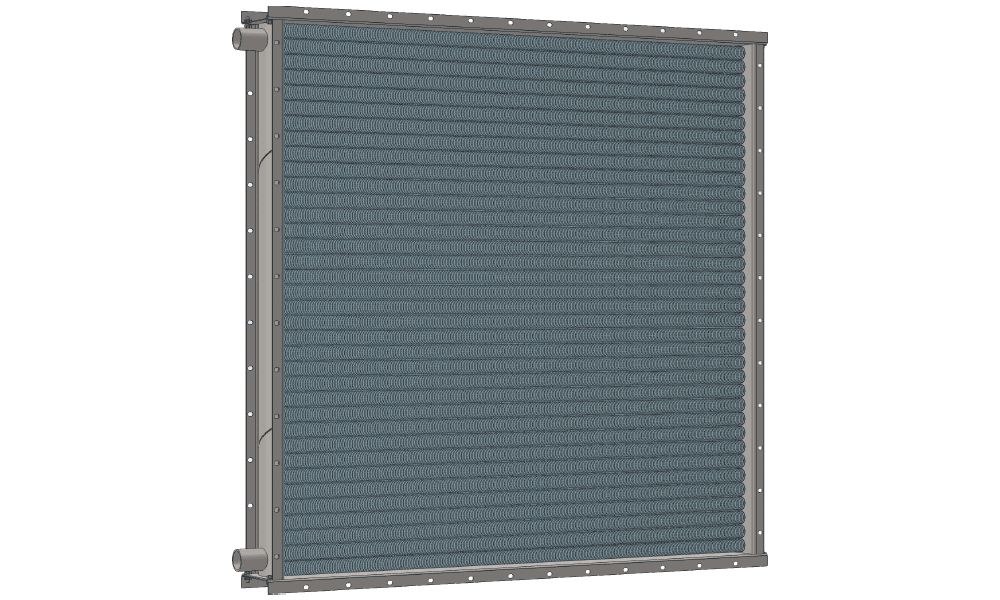

3D-модели калорифера КПВС 1572x1572 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 1572x1572 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 301, 388 и 450 кВт специально разработаны для приточных систем с производительностью по воздуху 25000 м³/час. Внутренний габаритный размер по фланцам составляет 1500x1500 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 1600х1600 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 1572x1572

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВС2	КПВС3	КПВС4	КПВС2	КПВС3	КПВС4
25000	1500	1548	1572	1637	1402	50	2	62.6	94.4	125.3	170	230	287

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
