Калорифер КПВС-1239×1239

Приточный водяной калорифер КПВС-1239x1239 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 16000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВС-1239x1239 и параметров эксплуатации.

Калорифер КПВС-1239×1239 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВС 1239x1239_2

Характеристики: 16000 м³/ч;

180 кВт

46 714 руб. с НДС

В заявку

Калорифер КПВС 1239x1239_3

Характеристики: 16000 м³/ч;

235 кВт

66 245 руб. с НДС

В заявку

Калорифер КПВС 1239x1239_4

Характеристики: 16000 м³/ч;

273 кВт

85 079 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВС 1239x1239

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВС 1239x1239 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВС-1280x1280 При избыточном запасе следует рассмотреть меньший теплообменник: КПВС-1197x1197

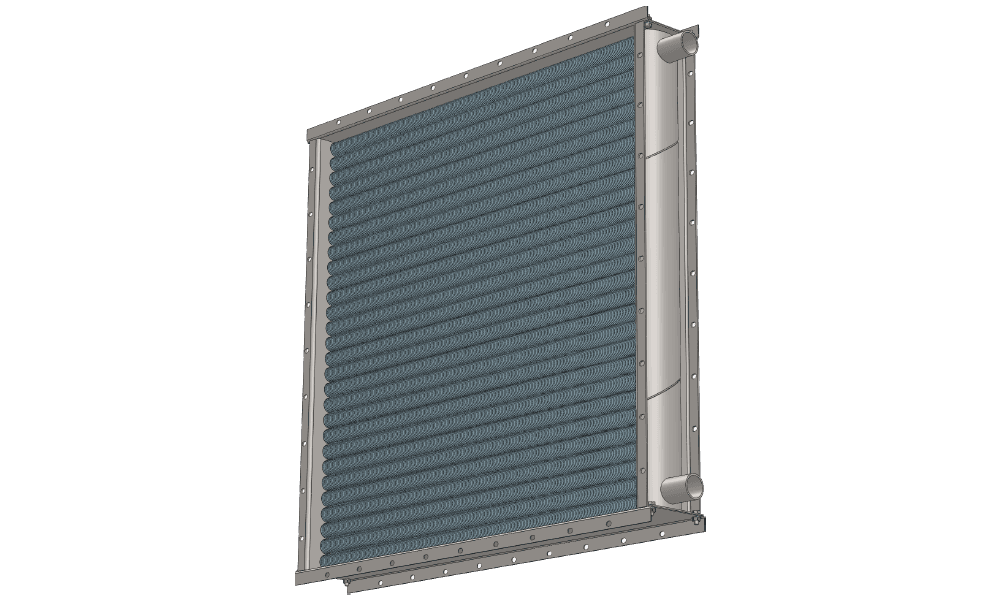

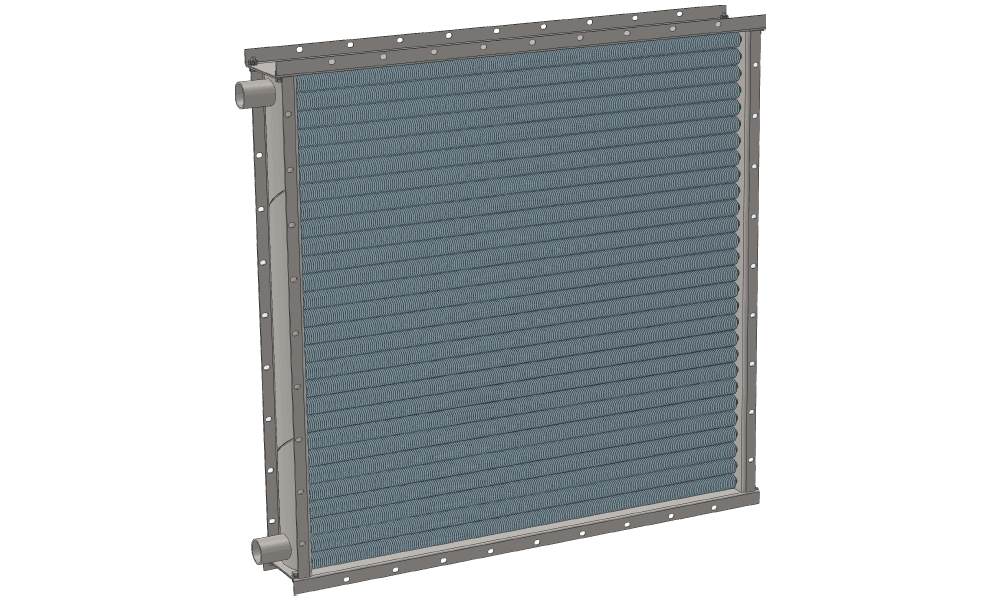

3D-модели калорифера КПВС 1239x1239 для проектирования

Загрузить актуальные CAD-модели калориферов КПВС 1239x1239 можно по ссылке в верхней части страницы. Водяные воздухонагреватели с тепловой мощностью 180, 235 и 273 кВт специально разработаны для приточных систем с производительностью по воздуху 16000 м³/час. Внутренний габаритный размер по фланцам составляет 1167x1167 мм, что позволяет применять данный теплообменник для монтажа в камеры и стандартные проемы размером 1250х1250 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к водяному калориферу элементов вентиляции.

Технические характеристики КПВС 1239x1239

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy		Площадь поверхности теплообмена, м2			Масса, кг
	L H	L1 H1	L2 H2	L3	C	мм	"	КПВС2	КПВС3	КПВС4	КПВС2	КПВС3	КПВС4
16000	1167	1215	1239	1304	1069	50	2	37.8	57.0	75.6	112	148	182

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
