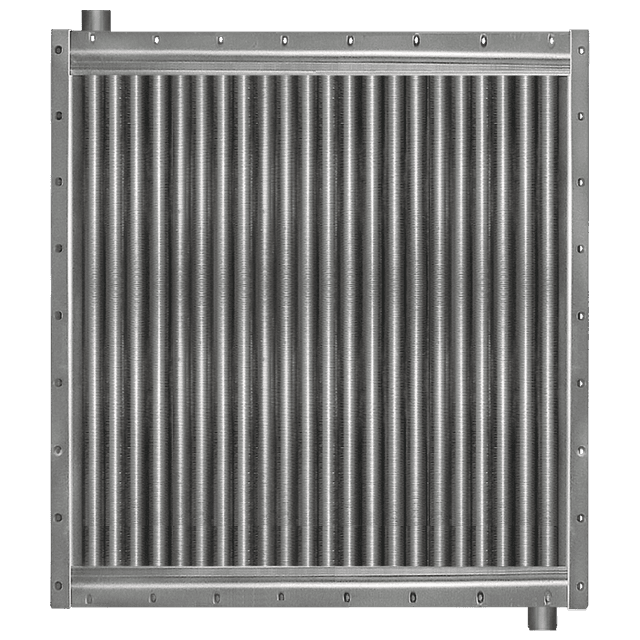

Калорифер КППУ-1572×1572

Приточный паровой калорифер КППУ-1572x1572 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 24000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППУ-1572x1572 и параметров эксплуатации.

Калорифер КППУ-1572×1572 У3. ТУ 4863-006-55613706-25

Калорифер КППУ 1572x1572_2

Характеристики: 24000 м³/ч;

410 кВт

68 195 руб. с НДС

В заявку

Калорифер КППУ 1572x1572_3

Характеристики: 24000 м³/ч;

514 кВт

97 847 руб. с НДС

В заявку

Калорифер КППУ 1572x1572_4

Характеристики: 24000 м³/ч;

568 кВт

128 263 руб. с НДС

В заявку

Калькулятор подбора калорифера КППУ 1572x1572

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена превышает допустимые значения для всех моделей КППУ 1572x1572 (двух, трех и четырех рядных) следует рассмотреть меньший теплообменник: КППУ-1526x1526

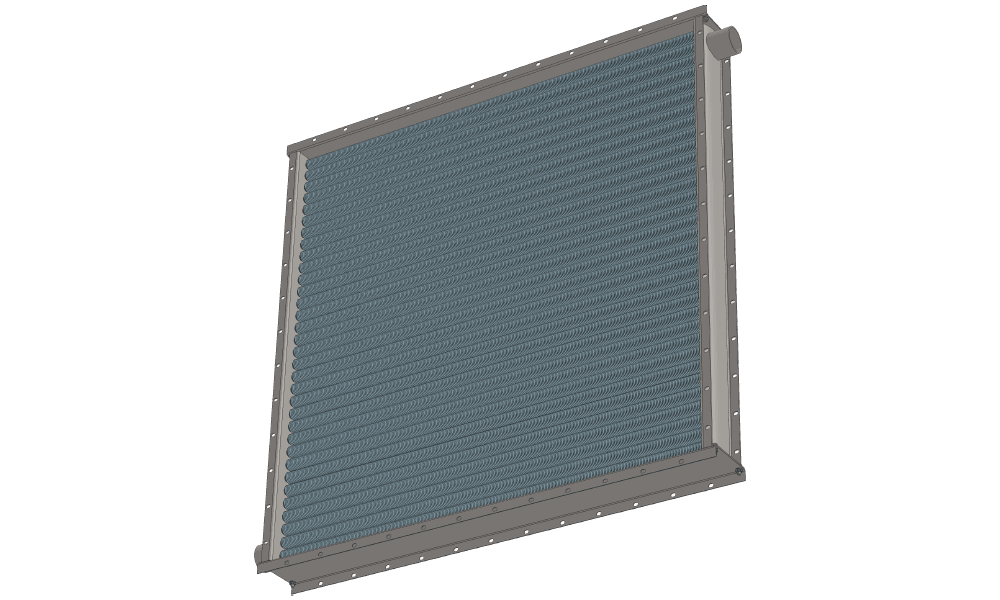

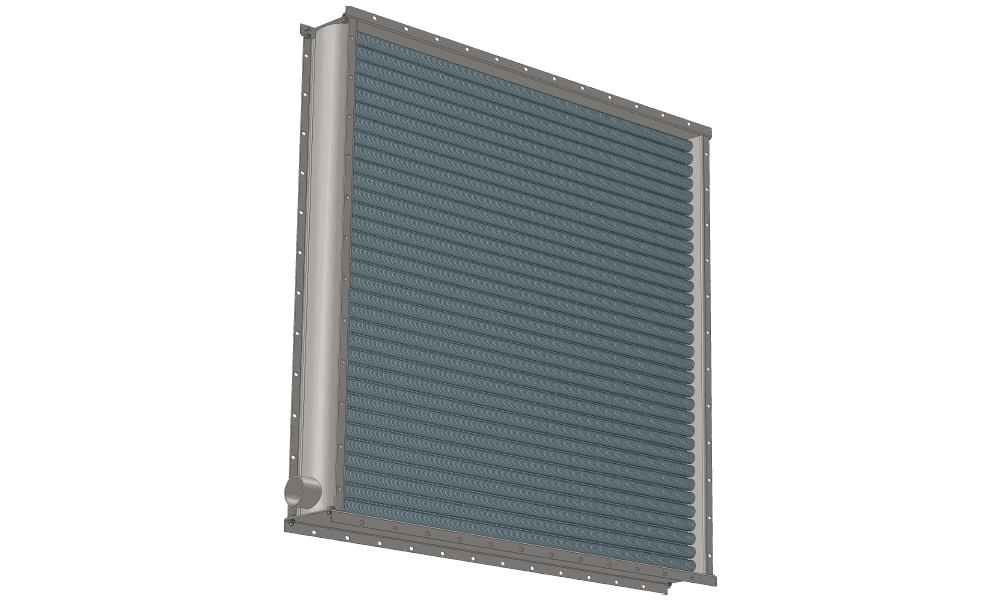

3D-модели калорифера КППУ 1572x1572 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КППУ 1572x1572 можно по ссылке в верхней части страницы. Паровые калориферы с производительностью по теплу 410, 514 и 568 кВт специально разработаны для приточных систем с объемом подогреваемого воздуха 24000 м³/час. Габаритные размеры по внешним фланцам составляют 1572x1572 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 1600х1600 мм. Конструкторские чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППУ 1572x1572

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППУ2	КППУ3	КППУ4	КППУ2	КППУ3	КППУ4
24000	1500	1548	1572	1637	1376	80	46.2	69.7	92.5	182	247	319

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
